Газгольдер наземный нормы установки. Чем наземный газгольдер отличается от подземного?
Самое главное отличие – это краска, которой покрываются данные газгольдеры. У газгольдера, который располагается и закапывается под землю, краска идет "весьма усиленного типа" для того, чтобы металлическую ёмкость защищать под землёй от коррозии. У наземного же газгольдера используется обычная атмосферная краска, которой достаточно для того, чтобы защитить металл на поверхности земли.
Второе отличие – это конструктивная особенность. У подземных газгольдеров вся арматура располагается на высоких трубках для того, чтобы ее не затапливало, когда газгольдер находится под землей. У наземных же газгольдеров вся арматура располагается на теле емкости, потому что при наземном размещении грунтовые воды газгольдеру не страшны.
Третье отличие наземного газгольдера от подземного – это его утепление. Если газгольдер закапывается под землю, он там находится в тепле. Газ хорошо испаряется при любой температуре, здесь никаких проблем нет. Но у наземного газгольдера такая проблема существует. Когда температура на улице падает, газ в газгольдере тоже начинает хуже испаряться. И возможно наступление такого момента. Как правило, всегда это происходит ночью, в самый неподходящий момент, когда температура очень сильно опускается, и газ вообще перестает подаваться к вам в дом. Поэтому для того, чтобы избежать этот момент, лучше газгольдер утеплить. Если у вас будет искусственный подогрев, газ всегда будет тёплый, тогда подача всегда будет равномерной и проблем у вас возникать не будет.
Четвёртое отличие – это то, что у подземного газгольдера газопровод идёт под землёй, и, благодаря этому, подземный газгольдер можно установить в любом месте вашего участка, а у наземного газгольдера другая ситуация. У него газопровод расположен снаружи, поэтому такой газгольдер нужно располагать как можно ближе к котельной для того, чтобы эта магистраль и газ в ней не перемерзали, она должна быть максимально короткая.

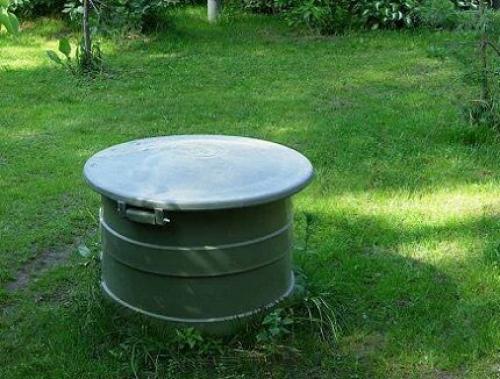

Охранная зона газгольдера. Оценка участка: возможность монтажа газгольдера
Магистральная газификация отдаленных поселков еще не завершена, и многие населенные пункты остаются без удобного «голубого топлива». Альтернативное решение централизованного газоснабжения – установка газгольдера и обустройство автономной сети.
Газгольдер – монолитная емкость для хранения природного газа. Конструктивно резервуар выполнен в форме цистерны с горловиной. В верхней части размещены элементы, контролирующие давление и остаток топлива.
Несомненно, эксплуатация любого газового оборудования сопряжена с определенным риском, поэтому к организации автономной газификации, к месту размещения и технологии монтажа газгольдера предъявляется ряд требований.
В гальгозере сжиженный газ постепенно преобразуются в пар, пропано-бутановый состав поступает в реактор и обретает нужное давление. По газопроводу «голубое топливо» подается к потребителям
Участок под установку газового хранилища оценивается по следующим критериям:
- рельефность;
- состав подстилающих и вмещающих грунтовых слоев и близость грунтовых вод;
- наличие водозаборных точек, жилых, хозяйственных и общественных помещений.
Рельеф. Выбранная под поверхностный монтаж территория должна быть ровной. Это требование особенно актуально при установке наземных модификаций – монтаж на склоне запрещен.
Грунт. Допустимо размещение газового хранилища в грунтовых массивах с различным содержанием влаги. От физико-механических свойств горных пород будет зависеть удобство проведения земельных работ и выбор типа газгольдера.
При отсутствии риска затопления арматуры можно использовать модели без высокой горловины. Как вариант подойдет резервуар, где отводы крепятся к вваренным патрубкам длиной 12 см – эта «страховочная» высота, если есть сомнения на счет подтопления.
Для мест с «высокими» грунтовыми водами разработаны конструкции с удлиненной горловиной, обеспечивающей защиту арматуры. За счет устройства защиты работа газгольдера стабильна и эффективна
Вода – отличный проводник тепловых волн, а процесс испарения пропано-бутановой смеси определяет температура среды. Чем выше показатель – тем интенсивней процесс. Монтажные работы в маловлажных породах проще, но среда для нормальной работы газгольдера менее благоприятная.
Опасным может быть крупообломочный грунт, особенно, если его составляющие слабо окатаны, т.е. с острыми гранями. Валуны, галька и крупный щебень усложняют установку оборудования, а масса гравия и дресвы создает дополнительную нагрузку на газопровод.
В большинстве случаев под установку выбранного газгольдера разрабатывается котлован, который рекомендовано заполнять речным или карьерным песком после погружения конструкции.
Близость к водозаборным источникам . Согласно строительным нормативам минимальное расстояние от цистерны с газом до водоема (скважины, колодца) – 15 м, до водопроводной магистрали – 5 м.
Соседство с постройками. Противопожарные дистанции от емкостей со сжиженным газом до сооружений обозначены в пункте 8.1.6 нормативного документа «Газораспределительные системы» (СНиП 42-01-2002). Этому вопросу посвящен следующий раздел.
Газгольдер практичнее размещать ближе к воротам для беспрепятственного подъезда газовоза и заправки резервуара.
Площадка над газовым хранилищем – своеобразная зона отчуждения. На ней запрещено обустраивать место под барбекю, устанавливать мангалы и другое огнеопасное оборудование
Кроме того, недопустимо бетонирование или мощение площадки, а также организация парковочного места и высадка деревьев.
Регистрация газгольдера в ростехнадзоре. Нужно ли регистрировать газгольдер
Регистрация емкостей, работающих под давлением, в соответствующих государственных органах – залог законной и безопасной эксплуатации системы газификации. Однако процедура оформления автономной системы газификации напрямую зависит от юридического статуса собственника (физическое или юрлицо) и регламентируется нормами Постановления Правительства РФ № 91 от 11.06.03 г.
Согласно вышеуказанному положению, собственником газгольдера может быть индивидуальный предприниматель или организация, то есть юрлицо, так как резервуары под давлением классифицируются как ОПО – опасные производственные объекты. Но что делать, если владелец – рядовой гражданин, то есть физлицо?
В том же постановлении № 91 в разделе «Регистрация сосудов под давлением» указаны емкости, которые должны проходить регистрацию в Ростехнадзоре (в этом списке газгольдера нет).
Далее обращаемся к ПП РФ под номером 549 от 21.07.08 (в 2017 году вышла обновленная редакция) «О правилах поставки газа для коммунально-бытовых потребностей граждан». В этом постановлении также ничего не говорится о газгольдерах. Здесь дается определение домовладению – расположенный на земельном участке жилой дом с хозяйственными постройками и другими объектами, под которыми можно условно подразумевать и газгольдер.
Дополняет картину ПП РФ под номером 410 от 30.07.08 (в 2018 году вышла обновленная редакция), в первом пункте которого указывается, что Ростехнадзор не занимается контролем и технадзором за коммуникациями и сетями бытового назначения.
Это означает, что установка газгольдера в частном загородном домовладении не регламентируется со стороны государственных контролирующих органов, и регистрировать емкость как опасный производственный объект не нужно. С 2007 года Ростехнадзор не регистрирует резервуары для частного использования, и как таковой процедуры для физических лиц даже не предусмотрено, поэтому владелец частного домовладения даже при большом желании не сможет подать документы.
Для юрлиц существует специальный реестр, куда осуществляется внесение газгольдеров как ОПО. Для получения разрешения на установку газгольдера в Ростехнадзор нужно подать пакет документов:
- Заявление с указанием информации о владельце, адресе установки автономной системы газификации и других данных.
- Копии актов (соответствия газовой установки требованиям государственных норм и требований и проверки готовности оборудования к использованию).
- Паспорт на газгольдер (технические характеристики резервуара и газопровода, инструкция по эксплуатации и свидетельство качественного монтажа).
Это основной перечень документации для получения разрешения на установку автономной системы газоснабжения. Список может дополняться (п. 216 ФНП), в зависимости от ситуации.
Газгольдер разрешение на установку. Регистрация газгольдера в соответствии с ФНП
Не все емкости, которые работают в условиях избыточного давления, должны регистрироваться в органах надзора. В частности, пункт 215 ФНП делает исключение для следующего оборудования, хранящего сжиженный газ:
- бочки, применяемые для транспортировки сжиженных газов;
- резервуары объемом до 100 л;
- баллоны с газом, который применяется в качестве топлива для двигателей автотранспортных средств.
Поскольку стационарный газгольдер не относится ни к одной из данных категорий, по правилам его необходимо ставить на учет в территориальный орган Ростехнадзора. Для этого собственнику нужно заключить договор с организацией, имеющей лицензию на эксплуатацию подобного оборудования. В этом случае все вопросы, связанные с регистрацией газгольдера, эксплуатирующая компания берет на себя, а именно:
- подает заявление, в котором указывает информацию об организации, месте установки оборудования и периоде его использования;
- предоставляет в орган надзора копии акта о готовности емкости к работе и приказа о вводе в эксплуатацию;
- предоставляет информацию о технических характеристиках сосуда, предельных и рабочих параметрах, применяемом газе и дате проведения освидетельствования.
вся информация о хранилище должна быть фиксирована
Помимо процедуры регистрации газового хранилища эксплуатирующая организация берет на себя его обслуживание, которое включает проведение гидроиспытаний, периодический внутренний осмотр, поверку измерительных приборов, плановый и внеплановый ремонт запорно-регулирующей арматуры и т.д. Подробнее об эксплуатации газохранилищ на частных территориях можно прочитать здесь .
