Обратимся к первоисточнику — законодательству РФ. Открываем Постановление «Об утверждении Правил устройства и безопасной эксплуатации сосудов, работающих под давлением» от 11.06.2003 г. № 91 и знакомимся с терминами.

1

Сосуд (в нашем случае стационарный) — постоянно установленная герметически закрытая емкость для хранения и транспортировки газообразных и других веществ. Это может быть барокамера, баллон, бочка, резервуар.

2

Следующий логичный вопрос: нужно ли регистрировать этот сосуд? В помощь пункт 6.2 «Регистрация сосудов»: до пуска в работу емкости должны быть зарегистрированы в Ростехнадзоре. Но, как всегда, есть исключения (газгольдер в перечень не входит).

Регистрации не подлежат:

• регенераторы, теплообменники, конденсаторы и прочие устройства внутри теплоизоляционного кожуха;
• бочки для перевозки сжиженных газов;
• баллоны до 100 л включительно;
• сосуды со сжатыми и сжиженными газами, предназначенные в качестве топлива для транспортных средств и т.д.

3

Дополнительно запросим информацию у юридического бюро «Лига Профессионалов». Газгольдер попадает под действие ФНП «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением» (ФНП ОРПД).

Исключение составляют только:

• емкости объемом до 100 л;
• бочки для транспортировки сжиженного газа;
• баллоны с газообразным топливом для транспорта.

4

Минимальный объем газгольдера — 400 л. Емкость стационарная, не рассчитана на перевозку газа или заправку автомобилей. Поэтому, согласно ФНП ОРПД, оформлять оборудование необходимо.

5

Получается, каждый владелец газгольдера должен его зарегистрировать? Вновь обращаемся к терминологии. Согласно Постановлению из п. 1, владельцем сосуда признается лишь организация или частный предприниматель.

6

Физическое лицо — не владелец? Разве так бывает? Конечно, нет! Поэтому изучаем законы дальше. Смотрим Постановление Правительства РФ от 21.07.2008 № 549 (ред. от 09.09.2017) «О порядке поставки газа для обеспечения коммунально-бытовых нужд граждан».

7

Домовладение — это стоящий на одном земельном участке жилой дом с надворными постройками и иными объектами. Вот к этим самым «иным объектам» и относится наш газгольдер. Но снова непонятно — так нужно нам его регистрировать в Ростехнадзоре?

8

Последний интересный для нас документ — Постановление Правительства РФ от 30.07.2014 № 401 (ред. от 06.07.2018) «О Федеральной службе по экологическому, технологическому и атомному надзору». В первом же пункте читаем: Ростехнадзор не осуществляет функции по контролю и надзору бытовых установок и сетей.

9

Газгольдер разрешение на установку. Регистрация газгольдера в соответствии с ФНП

Не все емкости, которые работают в условиях избыточного давления, должны регистрироваться в органах надзора. В частности, пункт 215 ФНП делает исключение для следующего оборудования, хранящего сжиженный газ:

• бочки, применяемые для транспортировки сжиженных газов;
• резервуары объемом до 100 л;
• баллоны с газом, который применяется в качестве топлива для двигателей автотранспортных средств.

Поскольку стационарный газгольдер не относится ни к одной из данных категорий, по правилам его необходимо ставить на учет в территориальный орган Ростехнадзора. Для этого собственнику нужно заключить договор с организацией, имеющей лицензию на эксплуатацию подобного оборудования. В этом случае все вопросы, связанные с регистрацией газгольдера, эксплуатирующая компания берет на себя, а именно:

• подает заявление, в котором указывает информацию об организации, месте установки оборудования и периоде его использования;
• предоставляет в орган надзора копии акта о готовности емкости к работе и приказа о вводе в эксплуатацию;
• предоставляет информацию о технических характеристиках сосуда, предельных и рабочих параметрах, применяемом газе и дате проведения освидетельствования.

вся информация о хранилище должна быть фиксирована

Помимо процедуры регистрации газового хранилища эксплуатирующая организация берет на себя его обслуживание, которое включает проведение гидроиспытаний, периодический внутренний осмотр, поверку измерительных приборов, плановый и внеплановый ремонт запорно-регулирующей арматуры и т.д. Подробнее об эксплуатации газохранилищ на частных территориях можно прочитать здесь .

Что нужно для установки газгольдера. Выбор газгольдера: виды оборудования

Газгольдеры можно поделить на несколько видов в зависимости от того, как и куда они устанавливаются. Так, оборудование бывает как подземным, так и надземным , причем первый вариант намного популярнее второго, так как не будет мешаться на участке и промерзать. Подземный резервуар устанавливают под землю так, чтобы над ними слой грунта был не менее 60 см. Иначе имеется риск промерзания оборудования или возможность нанести механические повреждения баллону. Под землей легко можно установить бак объемом 1,5-10 тысяч литров, который даже не будет заметен. На поверхности остается только горловина, и это главное преимущество таких моделей.

Подземный газгольдер

Надземные газгольдеры тоже могут быть большими, но они однозначно испортят вид участка, а потому обычно невелики. Впрочем, в некоторых случаях установка такого оборудования оправдана – например, когда по какой-то причине бак нельзя установить под землю, но автономную систему газоснабжения иметь хочется. Надземный резервуар должен выдерживать воздействие высоких температур, ведь он может оказаться под лучами солнца. Но все же рекомендуется притенять оборудование от греха подальше.

На заметку! Если планируется установка надземного газгольдера, но нужны большие объемы газа, то проще всего установить несколько скромных по габаритам баллонов и соединить их между собой в единую систему.

Надземный газгольдер

Газгольдеры бывают не только стационарными, но и передвижными. Правда, их объемы невелики (всего 500-700 л). Зато такой резервуар можно перевозить обычным автомобилем и даже самостоятельно возить на заправку. Обычно используются на дачах или там, где люди живут временно. Также газгольдеры могут быть вертикальными или горизонтальными.

Таблица. Типы газгольдеров по конструкции.

Схема использования газгольдера

Также можно поделить газгольдеры на два типа в зависимости от вида горловины:

• высокая горловина (российский стандарт);
• без горловины (евро).

Оборудование без горловины стоит дешевле, но не всегда отказ от нее оправдан. Наличие горловины позволит установить площадку с арматурой как можно выше, что позволит обезопасить ее от попадания влаги. Если вода попадет в редуктор, то подача газа будет остановлена. Есть также газгольдеры без горловины, но арматура у них находится на высоких трубках, и за попадание воды в нее можно не беспокоиться.

Источник: https://avtonomnaya-gazifikaciya.aystroika.info/novosti/rasstoyanie-ot-gazgoldera-do-zdaniya-normy-raspolozheniya-podzemnyh-gazgolderov

Можно ли устанавливать газгольдер в снт. Можно ли ставить газгольдер в Снт?

Запрета использовать газгольдер, бывший в употреблении, в законах, строительных нормах и правилах нет. Регистрировать его физическому лицу тоже не нужно — ставить на учет в Ростехнадзор необходимо только газгольдеры, которые принадлежат юридическим лицам.

Как расположить газгольдер на участке?

Согласно действующим нормативам, газгольдер следует устанавливать:

1. на глубине минимум 60 см от верхней точки резервуара до поверхности земли;
2. на опорные лапы, являющиеся конструкционной частью самого газгольдера;
3. на полнотелую бетонную плиту толщиной от 16 см;

На каком расстоянии от дома устанавливается газгольдер?

10 метров – такое расстояние рекомендуют санитарные нормы и правила (СНиП 42-01-2002). Зачастую, не получается соблюсти данное расстояние до дома: не позволяет размер участка, имеющиеся постройки. Приемлемо: в стеснённых условиях сократить расстояние от газового резервуара до жилого здания на 50%, то есть до 5 метров.

На каком расстоянии устанавливают газгольдер разных объемов?

Подземная емкость сжиженного газа объемом до 10 000 литров должна располагаться на расстоянии: От жилых домов не менее – 10 метров. От промышленных зданий не менее – 8 метров. От водоема, водозаборного колодца или скважины – 15 метров.

Нужно ли получать разрешение на установку газгольдера?

Регистрировать газгольдер при газоснабжении дачи или частного дома не надо! Граждане могут пользоваться устройством без разрешения. Для юридических лиц и предпринимателей на индивидуальной основе это наоборот обязательный этап.

Какие документы нужны для установки газгольдера?

Какие документы требуются для установки газгольдера?

• паспорт (копия);
• документ, подтверждающий право собственности на участок;
• план участка, официально заверенный государственными органами;
• описание системы отопления и других потребителей газа.

Как выбрать газгольдер для дома?

м лучше выбрать газгольдер на 5 кубов (точнее, объемом 4850 л), для дома 200 кв. м — 6400 л, 300 кв. м — 9200 л. Можно выбрать резервуар и меньшего объема, но тогда заправлять его надо будет чаще.

Сколько стоит сделать газгольдер?

Газгольдер, стоимость его варьируется от 50 тысяч рублей на минигазгольдер, маленький, наземный, и до 200 – 300 тысяч рублей, и так далее, на большие емкости, которые устанавливают себе промпредприятия. Например, газгольдер KADATEC, объемом 6600 литров. Его стоимость примерно 170 000 рублей.

Сколько стоит закопать газгольдер?

Цена: 169 000 руб. Готовое решение “под ключ” на базе газгольдера: 240 000 руб.

Сколько стоит куб газа для газгольдера?

Если у вас установлен газгольдер объёмом около 5000 литров, объём вмещаемого газа будет равен около 4000(а точнее 85% от общего объёма). Средняя цена на сжиженный газ равна 25 рублей за литр. Таким образом, чтобы заправить ваш газгольдер, вам понадобиться потратить около 100 000 рублей.

Сколько стоит автономная газификация?

Все возможные варианты автономной газификации

Сколько будет стоить провести газ в частный дом?

Готовый согласованный проект газификации обходится в 25-40 тысяч рублей. Стоимость зависит от сложности системы, длины газопровода и района газификации. Строительно-монтажные работы по разводке газопровода от границы участка до дома и по дому стоят от 270 тысяч рублей.

Сколько стоит сжиженный газ в Краснодаре?

6,81 руб. за 1 м3 – для жителей всех районов края, кроме жителей г. Краснодара, Славянского и Усть-Лабинского районов; 6,47 руб.

Сколько стоит 1 л сжиженного газа?

Стоимость пропана в зависимости от политики

Цена на пропан в Европе в перерасчете на российский рубль составляет примерно 46 рублей за литр, на внутреннем рынке РФ 23,5 руб.

Сколько стоит сжиженный газ в спб?

Пропан объёмом 8 370 литров или 8.4 м3 — от 159 030 рублей; Пропан объёмом 62 310 литров или 62.3 м3 — от 1 183 890 рублей; 35 баллонов по 27 литров — от 14 630 рублей; 75 баллонов по 50 литров — от 57 000 рублей.

Охранная зона газгольдера. Оценка участка: возможность монтажа газгольдера

Магистральная газификация отдаленных поселков еще не завершена, и многие населенные пункты остаются без удобного «голубого топлива». Альтернативное решение централизованного газоснабжения – установка газгольдера и обустройство автономной сети.

Газгольдер – монолитная емкость для хранения природного газа. Конструктивно резервуар выполнен в форме цистерны с горловиной. В верхней части размещены элементы, контролирующие давление и остаток топлива.

Несомненно, эксплуатация любого газового оборудования сопряжена с определенным риском, поэтому к организации автономной газификации, к месту размещения и технологии монтажа газгольдера предъявляется ряд требований.

В гальгозере сжиженный газ постепенно преобразуются в пар, пропано-бутановый состав поступает в реактор и обретает нужное давление. По газопроводу «голубое топливо» подается к потребителям

Участок под установку газового хранилища оценивается по следующим критериям:

• рельефность;
• состав подстилающих и вмещающих грунтовых слоев и близость грунтовых вод;
• наличие водозаборных точек, жилых, хозяйственных и общественных помещений.

Рельеф. Выбранная под поверхностный монтаж территория должна быть ровной. Это требование особенно актуально при установке наземных модификаций – монтаж на склоне запрещен.

Грунт. Допустимо размещение газового хранилища в грунтовых массивах с различным содержанием влаги. От физико-механических свойств горных пород будет зависеть удобство проведения земельных работ и выбор типа газгольдера.

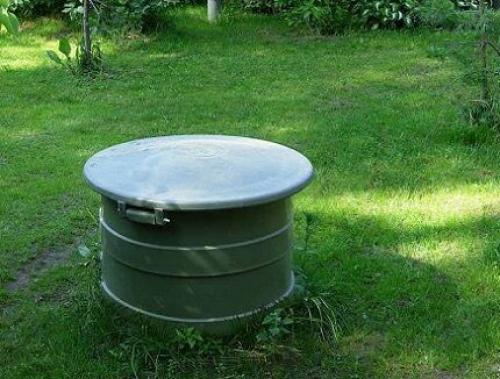

При отсутствии риска затопления арматуры можно использовать модели без высокой горловины. Как вариант подойдет резервуар, где отводы крепятся к вваренным патрубкам длиной 12 см – эта «страховочная» высота, если есть сомнения на счет подтопления.

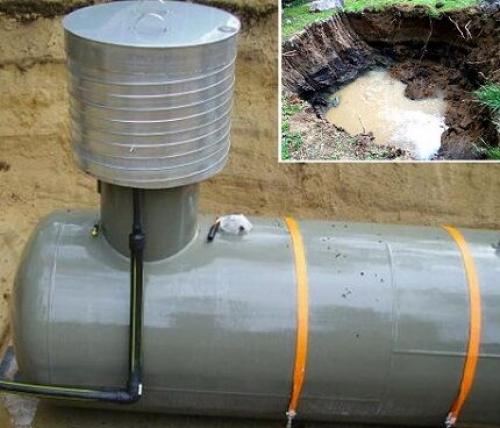

Для мест с «высокими» грунтовыми водами разработаны конструкции с удлиненной горловиной, обеспечивающей защиту арматуры. За счет устройства защиты работа газгольдера стабильна и эффективна

Вода – отличный проводник тепловых волн, а процесс испарения пропано-бутановой смеси определяет температура среды. Чем выше показатель – тем интенсивней процесс. Монтажные работы в маловлажных породах проще, но среда для нормальной работы газгольдера менее благоприятная.

Опасным может быть крупообломочный грунт, особенно, если его составляющие слабо окатаны, т.е. с острыми гранями. Валуны, галька и крупный щебень усложняют установку оборудования, а масса гравия и дресвы создает дополнительную нагрузку на газопровод.

В большинстве случаев под установку выбранного газгольдера разрабатывается котлован, который рекомендовано заполнять речным или карьерным песком после погружения конструкции.

Близость к водозаборным источникам . Согласно строительным нормативам минимальное расстояние от цистерны с газом до водоема (скважины, колодца) – 15 м, до водопроводной магистрали – 5 м.

Соседство с постройками. Противопожарные дистанции от емкостей со сжиженным газом до сооружений обозначены в пункте 8.1.6 нормативного документа «Газораспределительные системы» (СНиП 42-01-2002). Этому вопросу посвящен следующий раздел.

Газгольдер практичнее размещать ближе к воротам для беспрепятственного подъезда газовоза и заправки резервуара.

Площадка над газовым хранилищем – своеобразная зона отчуждения. На ней запрещено обустраивать место под барбекю, устанавливать мангалы и другое огнеопасное оборудование

Кроме того, недопустимо бетонирование или мощение площадки, а также организация парковочного места и высадка деревьев.

Регистрация газгольдера в Ростехнадзоре. Нужно ли регистрировать газгольдер

Регистрация емкостей, работающих под давлением, в соответствующих государственных органах – залог законной и безопасной эксплуатации системы газификации. Однако процедура оформления автономной системы газификации напрямую зависит от юридического статуса собственника (физическое или юрлицо) и регламентируется нормами Постановления Правительства РФ № 91 от 11.06.03 г.

Согласно вышеуказанному положению, собственником газгольдера может быть индивидуальный предприниматель или организация, то есть юрлицо, так как резервуары под давлением классифицируются как ОПО – опасные производственные объекты. Но что делать, если владелец – рядовой гражданин, то есть физлицо?

В том же постановлении № 91 в разделе «Регистрация сосудов под давлением» указаны емкости, которые должны проходить регистрацию в Ростехнадзоре (в этом списке газгольдера нет).

Далее обращаемся к ПП РФ под номером 549 от 21.07.08 (в 2017 году вышла обновленная редакция) «О правилах поставки газа для коммунально-бытовых потребностей граждан». В этом постановлении также ничего не говорится о газгольдерах. Здесь дается определение домовладению – расположенный на земельном участке жилой дом с хозяйственными постройками и другими объектами, под которыми можно условно подразумевать и газгольдер.

Дополняет картину ПП РФ под номером 410 от 30.07.08 (в 2018 году вышла обновленная редакция), в первом пункте которого указывается, что Ростехнадзор не занимается контролем и технадзором за коммуникациями и сетями бытового назначения.

Это означает, что установка газгольдера в частном загородном домовладении не регламентируется со стороны государственных контролирующих органов, и регистрировать емкость как опасный производственный объект не нужно. С 2007 года Ростехнадзор не регистрирует резервуары для частного использования, и как таковой процедуры для физических лиц даже не предусмотрено, поэтому владелец частного домовладения даже при большом желании не сможет подать документы.

Для юрлиц существует специальный реестр, куда осуществляется внесение газгольдеров как ОПО. Для получения разрешения на установку газгольдера в Ростехнадзор нужно подать пакет документов:

• Заявление с указанием информации о владельце, адресе установки автономной системы газификации и других данных.
• Копии актов (соответствия газовой установки требованиям государственных норм и требований и проверки готовности оборудования к использованию).
• Паспорт на газгольдер (технические характеристики резервуара и газопровода, инструкция по эксплуатации и свидетельство качественного монтажа).

Это основной перечень документации для получения разрешения на установку автономной системы газоснабжения. Список может дополняться (п. 216 ФНП), в зависимости от ситуации.

Расстояние от газгольдера до здания и других строений. Нормы строительства наружного газопровода

Основные требования:

• глубина закладки трубопровода – от 1,7 м;
• только неразъемные соединения (допускается электромуфтовая или стыковая сварка для полиэтиленовых труб и электро-, газосварка – для стальных);
• обязательное наличие конденсатосборника (сборника-испарителя бутана) и сильфонного компенсатора;
• расстояние от заглубленных фундаментов зданий и строений – от 2 м (кроме заборов, расстояние к которым не регламентируется);
• уклон в сторону конденсатосборника – от 1 см/1 м, но при этом угол наклона трубы должен составлять не более 5°;
• расстояние от других коммуникаций, проложенных параллельно, – от 1 м;
• при пересечении с другими коммуникациями минимальное расстояние до газопровода по высоте составляет 2 м.

Подземный трубопровод монтируют из полиэтиленовых труб, предназначенных специально для транспортировки сжиженного углеводородного газа. Полимерный участок газопровода не должен подниматься выше точки, в которой температура земли может снижаться до -20 °С. Надземный трубопровод монтируют только из стальных труб. Переход полимер-сталь защищают полимерным покрытием до высоты выше уровня земли.

В цокольном вводе обязательно монтируют стальной шаровый кран для ручного аварийного отключения газа в здании. В системах со сжиженным газом нельзя использовать цокольный ввод, предназначенный для природного газа.

Разрешения, необходимые для установки газгольдера и монтажа автономной газовой системы

Когда независимой газификацией частного дома занимается специализированное подразделение облгаза, владельцу необходимо сделать следующее:

1. Обратиться в местное подразделение ГРС и подать заявление о разработке ТУ (технических условий) на газификацию дома и монтаж газгольдера. К заявлению прилагаются копии паспорта, документа на право владения земельным участком, его ситуационного плана, а также теплотехнические характеристики отопительной системы, из которых рассчитывают годовое потребление газа.
2. Оплатить аванс для начала проектных работ. После этого на участок приедет специалист для оценки условий и возможности проведения газификации. На основании полученных данных и поданной документации в ГРС разработают ТУ.
3. Получить техусловия и вместе с новым заявлением подать их в проектную организацию, которая имеет соответствующую лицензию. Здесь разработают проект газификации дома с план-схемой наружного газопровода и подробным описанием технических характеристик всех элементов системы, включая газгольдер.
4. Согласовать проект в местной службе газоснабжения, электрообеспечения, органах архитектурного, пожарного и экологического надзора.
5. Зарегистрировать документ в Ростехнадзоре и получить здесь разрешение на строительство газовой системы.
