Отопление коттеджа своими руками. Проект системы отопления коттеджа

Каковы бы ни были ваши предпочтения относительно оборудования или типа используемого топлива, начинать работы следует с проектирования системы отопления коттеджа. Сначала рисуют схему отопления коттеджа, а затем в специальную компьютерную программу вводят следующие параметры:

Перед началом работ необходимо сделать проект системы отопления

— площадь помещения;

— материал пола и крыши;

— материал и толщина стен;

— количество и размеры окон;

— количество и размеры дверных проемов;

— климатическую зону и др.

Если вы решите самостоятельно создать проект системы отопления коттеджа, то проще всего это сделать с помощью специальной программы. Можно использовать любую программу расчета элементов инженерных систем, например Valtec. Расчет теплопотерь помогает правильно выбрать мощность котла, которую сложно бывает определить «на глазок», особенно если коттедж многоуровневый или значительной площади.

Помимо мощности котла, проект отопления коттеджа помогает рассчитать и другие необходимые параметры:

— длину и диаметр труб;

— количество и мощность радиаторов;

— местоположение котла и дымохода.

Важные составные части системы отопления коттеджа — внутренняя разводка и порядок расположения радиаторов. Схема расположения труб и радиаторов во многом зависит от планировки и площади коттеджа.

После того как все вычисления завершены и проект отопления коттеджа готов, можно приступать к приобретению оборудования и материалов.

Разумеется, если вы планируете строить систему отопление коттеджа своими руками, а не нанимать бригаду строителей. Кстати, схема отопления коттеджа может вам пригодиться и в дальнейшем, например, в случае возникновения аварийной ситуации.

Как правильно развести отопление в частном доме. Однотрубный способ разводки

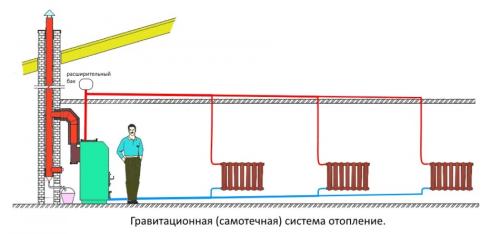

Однотрубная разводка водяного отопления представляет собой следующую систему разводки магистрали: приборы водяного отопления устанавливаются последовательно друг за другом и образуют, таким образом, длинную трубу – как это выглядит, вам поможет понять схема.

Теплоносителем в такой системе является антифриз или вода – жидкость поочередно попадает в радиаторы, которые являются замыкающим звеном цепочки, и отдает свое тепло, которое затем используется для водяного отопления дома.

Таким образом, схема системы заключается в подаче воды из котла в радиатор с использованием труб.

Минус такого устройства в том, что в замыкающий радиатор вода доходит уже холодной.

При таком устройстве однотрубный вариант является вполне эффективным.

Однотрубная схема водяного отопления лучше всего подойдет для двухэтажного дома, т.к. в доме с одним этажом могут возникнуть проблемы с размещением разгонного коллектора, который нужен для качественной работы конструкции.

Разгонный коллектор необходим, чтобы ускорить подачу тепла из труб в радиаторы, а также для того, чтобы поддерживать нужную температуру и снизить шум во время работы системы.

При этом эффективность работы зависит от того, насколько высоко будет располагаться коллекторная – именно поэтому ее установка для двухэтажного дома будет гораздо эффективнее.

Для двухэтажного дома все эти проблемы отпадают: коллектор будет работать тихо и эффективно поддерживать тепло в помещениях.

Коллектор однотрубной отопительной системы выглядит как продолжение труб, но в самом верху отопительной системы к нему подключает расширительный бак.

Однотрубная разводка недорогая, и это один из главных плюсов в ее пользу. Низкая цена сохраняется за счет того, что однотрубная разводка не требует большого количества труб.

Другой плюс данной конструкции в том, что ее можно прокладывать даже в сложных местах, например, под дверными проемами.

Однако однотрубная разводка водяного отопления имеет и минусы: для того, чтобы заменить вышедшие из строя элементы, вам придется полностью отключить ее, и неравномерность обогрева – от расстояния батареи до котла зависит качество нагревания.

Однако, как уже было написано, если несколько модернизировать конструкцию, а также правильно установить ее, то она будет лишена подобных недостатков.

Монтаж системы можно сделать в несколько этапов, они отличаются в зависимости от схемы.

Самый выгодный вариант – установка всех элементов системы (котла, разводки, тепломагистрали) полностью внутри дома, когда она берет начало у точки подачи и заканчивается у котла.

Подключение труб при однотрубной системе может быть двух видов: диагональным и нижним проходным.

Первый тип подключения выбирают чаще всего, т.к. он максимально эффективный.

Кроме того, в доме требуется установить расширительный бак (чаще всего его размещают на чердаке двухэтажного дома), который нужно подключить к разводке, водопроводной и канализационной системе.

Схема поможет вам сделать все правильно.

Для двухэтажного строения есть свои особенности монтажа.

Однотрубная схема в этом случае должна включать радиаторы на каждом этаже, причем количество секций в них и их общее количество должно быть примерно одинаковым, чтобы температура была комфортной во всех помещениях двухэтажного дома.

Такой вариант не слишком красивый, зато легко реализуется и вполне эффективен.

Изучите схемы, как устанавливается однотрубная разводка для двухэтажного дома, тогда вам легче будет определиться, какой вариант подходит именно для вашего строения.

Монтаж системы отопления. Технология установки отопления и разводки труб

Монтаж систем отопления своими руками начинают с расчета и планировки отопления. В данном случае лучше обратиться к профессионалам, так как ошибки приведут к серьезным проблемам, вплоть до аварий и выхода из строя оборудования. Мастера компании “МариСруб” подберут и рассчитают систему отопления, предоставят необходимые материалы и оборудование, быстро и качественно выполнят монтаж. Подробнее об услуге читайте здесь .

После расчетов подбираются подходящие устройства, среди которых трубы, котлы, радиаторы, насосы и пр. После чего согласно схеме в доме устанавливают приборы. В первую очередь, устанавливают котел. Учтите, что для твердотопливного устройства нужно оборудовать отдельную котельную, дымоход и дополнительную вентиляцию. Электрические и настенные газовые котлы устанавливают непосредственно в жилом помещении.

При оборудовании котельной учитывают несколько параметров. Площадь помещения должна быть не менее семи квадратных метров с хорошей вентиляцией и дымоходом. Стены и пол рядом с котлом отделывают огнеупорным материалом. Само устройство устанавливают на расстоянии минимум 50 сантиметров от стен.

Учтите, что жидко- и твердотопливные котлы из-за тяжелого веса нельзя ставить прямо на пол, под оборудование делают специальную подложку из кирпичей. Много интересных проектов домов с котельной вы найдете по ссылке http://marisrub.ru/proekts/proekty-domov-s-kotelnoj/ . Не понравился ни один вариант? Опытные архитекторы и инженеры “МариСруб” создадут индивидуальный проект с учетом ваших пожеланий!

Для установки радиаторов внутри дома используют специальные крепежи. Для деревянного дома подойдут кронштейны, на которые затем и вешают батареи. Кронштейны устанавливают под оконным проемом. В дальнейшем при необходимости устанавливают циркуляционный насос и распределительный коллектор. Только затем начинают прокладку магистральных труб от котла к радиаторам.

При водяном отоплении магистральный трубопровод укладывают с небольшим наклоном в 3-5 градусов на 1 погонный метр. Разводку магистралей выполняют при помощи металлических или полипропиленовых труб. Первый вариант подходит для твердотопливного котла, в остальных случаях используют полипропиленовые и металлопластиковые изделия Диаметры труб подбирают индивидуально в зависимости от планировки, вида приборов и котлов. Для проведения трубопровода через стены делают специальные отверстия.

В последнюю очередь устанавливают радиаторы. При монтаже батарей своими руками нужно соблюдать определенные параметры. Так, расстояние до пола должно составлять 10-12 сантиметров, до подоконника — 10 сантиметров. Если прибор не закрывает проем под окном полностью, можно установить два носителя. После установки на входе и выходе оборудования монтируют запорный и регулирующий краны, при необходимости добавляют датчики тепла.

Монтаж системы отопления: технология установки и разводки труб

Монтаж системы отопления - это сложный процесс, требующий опыта и знаний. В этом случае лучше обратиться к профессионалам, чтобы избежать ошибок, которые могут привести к серьезным проблемам, вплоть до аварий и выхода из строя оборудования. Компания "МариСруб" предлагает услуги по проектированию и монтажу систем отопления, обеспечивая качественный и быстрый результат.

Процесс монтажа

Процесс монтажа системы отопления начинается с расчета и планировки. В этом этапе выбираются подходящие устройства, такие как трубы, котлы, радиаторы, насосы и пр. Затем, согласно схеме, устанавливаются приборы. В первую очередь, устанавливают котел.

Установка котла

Для твердотопливного устройства нужно оборудовать отдельную котельную, дымоход и дополнительную вентиляцию. Электрические и настенные газовые котлы устанавливают непосредственно в жилом помещении.

Оборудование котельной

Установка жидко- и твердотопливных котлов

Жидко- и твердотопливные котлы из-за тяжелого веса нельзя ставить прямо на пол, поэтому под оборудование делают специальную подложку из кирпичей.

Индивидуальный проект

Если вы не нашли подходящий проект, опытные архитекторы и инженеры "МариСруб" создадут индивидуальный проект с учетом ваших пожеланий!

Много интересных проектов домов с котельной

Отопление в частном доме своими руками из полипропилена. Варианты разводки

Схемы отопления в частном доме из полипропилена те же, что и из других материалов: однотрубная, двухтрубная, коллекторная. Однотрубная наименее эффективна, ее можно использовать только в маленьких домах либо в коротких контурах: одна труба последовательно проходит через все радиаторы и возвращается к котлу в виде обратки.

По дороге теплоноситель остывает. Даже используя регуляторы на батареях, равномерного прогрева добиться не получится.

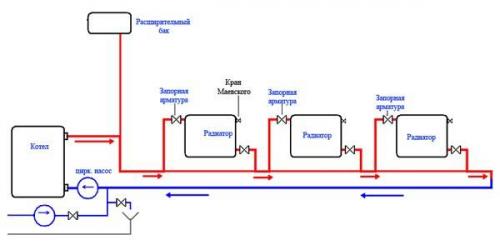

Схема однотрубной разводки отопления из полипропилена.

Двухтрубная – отдельные ветки для подачи и обратки. Эффективность выше, но основная проблема та же. Оптимальный вариант для больших домов – коллекторная (лучевая) разводка: от распределительного коллектора трубы подачи и обратки расходятся лучами к отдельными приборам или мини-контурам (что такое обвязка котла твердотопливного ). Подача горячей воды на участки происходит одновременно.

Схема двухтрубной разводки отопления из полипропилена.

Схема коллекторной разводки отопления из полипропилена.

Разводка может быть верхней и нижней. В первом случае магистраль располагается на чердаке, от нее стояки спускаются к приборам или отдельным контурам. На чердаке обязательно должен быть клапан-воздухоотводчик. Этот вариант используется в системах с естественной циркуляцией (без насоса), а также рекомендуется для коттеджей больше одного этажа (система отопления двухэтажного частного дома ). При нижней разводке магистраль находится под полом, стояки от нее уходят наверх.

Отопление своими руками дешево и быстро. Лучшие системы отопления для частного дома

Отопление в частном доме - искусственное поддержание в помещении необходимой температуры, достигаемое благодаря греющему оборудованию, источнику нагрева, теплоносителю. Для обогрева помещения используется жидкая, газообразная среда (вода, воздух, пар, продукты горения топлива, антифриз). В крупных населенных пунктах потребители чаще пользуются магистральным газом, электричеством, жители сел отдают предпочтение твердотопливным вариантам.

Как правильно выбрать систему отопления частного дома

Главным критерием выбора основного способа обогрева частного дома является теплоноситель. Высокую эффективность доказали воздушные, водяные, паровые, электрические, комбинированные варианты. Отличаются системы нагревательными приборами - конвективными, лучистыми, комбинированными. По режиму работы выделяют постоянно работающие, периодические (включая аккумуляционные) системы обогрева. Лучшие источники тепла - уголь, дрова, газ, электричество, брикеты, альтернативные варианты. Выбирая способ отопления частного дома, следует учитывать особенности отдельных вариантов.

Воздушный тип

Воздушное отопление подходит для частных домов максимальной площадью 100 м2. Воздух нагревается напрямую от источника тепла (котла, ТЭНа, газовой горелки), оборудованных системой распределения горячих воздушных масс. Воздушное отопление используется в качестве основной или дополнительной системы обогрева частного дома. Удобство, практичность системы гарантирует автоматика, регулирующая температуру, скорость вентиляции.

Средняя стоимость системы воздушного отопления частного дома площадью от 150- 400 м2 составляет 250-650 000 рублей. Комплект оборудования включает электрический нагреватель, фильтр механической очистки воздуха, воздуховоды для вентиляции, подачи нагретого воздуха в комнаты. Расход энергии рассчитывается из соотношения 1 кВт/10 м2.

Водяное отопление частного дома

Вариант отопления классифицируется по присоединению элементов нагревания: однотрубный, двухтрубный, бифилярный (приборы подключены последовательно, теплопередача аналогична двухтрубному варианту). Варианты разводки водяных систем также разнятся: верхние, нижние, вертикальные, горизонтальные.

Главным преимуществом водяного отопления частного дома является достпность, простота монтажа. Для функционирования системы используются газовые, электрические обогреватели, приборы на твердом, жидком горючем. Лучшим вариантом признан газовый котел, подключаемый к общей магистрали, более экономичным решением остается твердотопливная печь. При использовании водяной системы важно предупредить замерзание теплоносителя.

Стоимость оборудования для отопления частного дома площадью 50 м2 - 62 тыс. руб., цена монтажных, проектных работ достигает 56 000 руб.

Паровое отопление частного дома

Выбор паровой системы оправдан небольшой ценой, компактными габаритами, высоким уровнем теплоотдачи, низкой инерционностью. Монтаж парового оборудования - процесс нелегкий, предполагает сложную регуляцию теплоотдачи, повышенный шум. В частных домах используется нечасто.

Минимальная стоимость парового котла - 60 тыс. руб., монтаж - 20 тыс. руб.

Электрическая схема

Электроприборы снискали доверие потребителей благодаря надежности, качеству. Вариант хорошо совмещается с альтернативными системами, является дополнительным при недоступности основного вида. Лучшими приборами электрического обогрева частного дома принято считать конвекторы, камины, котлы, «теплый пол». Первому варианту свойственно неравномерное распределение тепла, камины чаще выполняют декоративные функции, котлы энергозатратны, для монтажа теплого пола следует учитывать расположение мебели.

Оптимальная мощность электроприборов для отопления частного дома площадью 100 м2 - 10 кВт. Стоимость электроконвекторов 1 кВт - 2030 руб., электрокамины обходятся близко 10 тыс. руб., цена котлов на 10 кВт - 6000 руб. Цена теплого пленочного пола стартует от 380 рублей/м2, обустройство системы в помещении площадью 6 м2 обойдется 3600 руб.

Источник: https://barbekyu-dlya-dachi.postroivsesam.info/novosti/kak-sdelat-parovoe-otoplenie-svoimi-rukami-montazh

Отопление своими руками: пошаговая инструкция. Электрическое

Отопление частного дома при помощи электричества — одно из самых простых в устройстве. Только покупаете конвектора и развешиваете их в ключевых местах. Можно под окнами, можно — под потолком. Обе системы работают. Недостаток этих систем — значительные расходы на поддержание стабильной температуры.

Система состоит из некоторого числа конвекторов, которые в состоянии компенсировать теплопотери. В данном случае, вообще никаких сложностей, кроме электропроводки подходящего сечения и выделения требуемых на обогрев мощностей. В конвекторе есть нагревательный элемент, через который движется поток воздуха. Проходя вдоль нагретого элемента, воздух разогревается, разнося тепло по помещению.

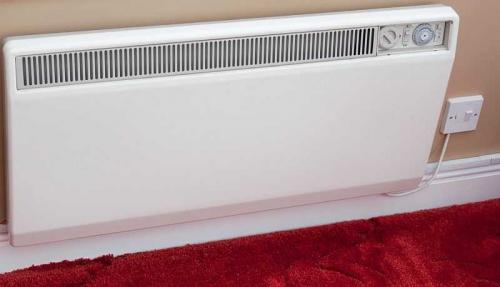

Такие конвектора ставят в частных домах

Движение воздуха в конвекторе организуется двумя способами: при помощи вентилятора или без него, за счет естественных процессов. Более эффективный обогрев с принудительным движением воздуха. Но такая мощность нужна далеко не всегда (да и вентиляторы создают шумы), потому многие модели имеют два режима работы — с вентилятором и без.

Такой тип отопления вполне комфортен — современные конвектора могут поддерживать заданную температуру с точностью до двух градусов. Их работой руководит автоматика, которая включает и выключает их по мере необходимости. При наличии электропитания никакого обслуживания они не требуют.

Недостаток — активная конвекция (движение воздуха) переносит большое количество пыли. Второй минус — пересушивание воздуха, но это недостаток всех систем отопления. Если в качестве нагревательного элемента используется обычная спираль, она выжигает находящийся в воздух кислород (разогревается до красного свечения). Но такие элементы теперь используются только в самых дешевых небольших напольных моделях. Более серьезное оборудование греет воздух керамическими нагревателями, которые кислород не сжигают (почти).

Источник: https://barbekyu-dlya-dachi.postroivsesam.info/novosti/kak-sdelat-parovoe-otoplenie-svoimi-rukami-montazh

С чего начать монтаж отопления в частном доме. На каком этапе строительства или ремонта надо делать водяное отопление?

Это очень важный вопрос, так как система отопления никогда не должна являться отдельной от всего остального дома или квартиры. Все работы по созданию водяного отопления будут касаться и интерьера дома, и его экстерьера, и других инженерных систем. Поэтому лучше совместить эти мероприятия с ремонтом или строительством. Но все должно начинаться еще задолго до строительства – во время проектирования, в котором должно учитываться следующее:

Если планируется устанавливать напольный котел и бойлер косвенного нагрева, то без отдельного помещения котельной уже не обойтись и его надо учесть в проекте. Котельная должна удовлетворять определенным требованиям, с ними можно ознакомиться в статье на нашем портале.

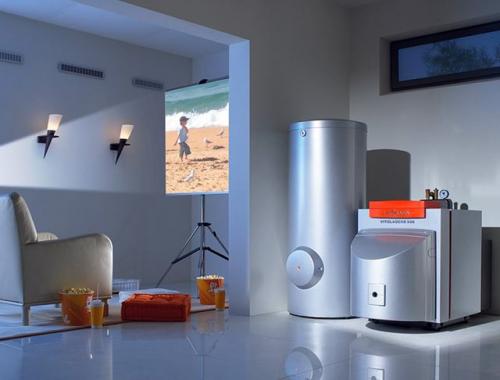

Длинные руки дизайеров дотянулись и до котлов, и до бойлеров, и до помещений котельной

Кроме помещения котельной, еще на этапе проектирования предусматривают положения дымоходов и вентиляции с нужными диаметрами, которые должны тоже соответствовать определенным требованиям.
На этапе проектирования дома указываются мероприятия по утеплению. Это позволит уже заранее, еще до начала строительства, рассчитать теплопотери дома и на основании этого узнать нужную мощность котла, учитывая еще и потребность в горячей воде. А также очень желательно уже заранее определиться с конкретной моделью отопительного оборудования.
Еще на стадии проектирования дома определяется расположение магистралей отопления и водоснабжения, положение радиаторов, труб теплого пола и других элементов системы. И также очень желательно уже знать какие именно радиаторы будут применяться, какой именно модели. Это сильно облегчит и дальнейшее строительство, и отделку помещений, и монтаж отопления.

Когда дело доходит уже непосредственно до монтажа системы отопления в строящемся доме, каждый ее элемент должен монтироваться именно тогда, когда это уместнее и выгоднее всего. Приведем примеры:

Если планируется скрывать магистрали отопления и подводящие трубы радиаторов в стяжке пола и штукатурке, то эти элементы надо монтировать уже после оштукатуривания, но до заливки стяжки.

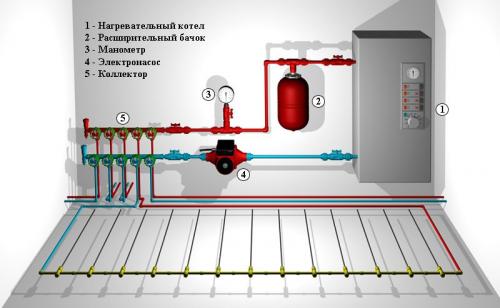

Трубы теплого пола, разумеется, укладываются до того, как заливается стяжка пола. Это обычно сопровождается и утеплением экструдированным пенополистиролом, если пол находится на грунте или над неотапливаемыми помещениями.
Котельное оборудование лучше всего монтировать уже после того, когда в нем уже будут закончены отделочные работы (если они предполагаются). Все трубопроводы, коллекторы, циркуляционные насосы и другие элементы в котельной всегда располагают открыто, а это легко реализовать в отделанном помещении. Гораздо труднее, или даже невозможно, сделать отделку котельной уже после монтажа всего оборудования.

Те же принципы касаются и оборудования отопления квартиры в новостройке. Если речь идет о реконструкции системы отопления, то здесь вариантов может быть очень много. Будет связана реконструкция с капитальным ремонтом или нет? Какие работы будут проводиться при ремонте? И еще масса других вопросов, которые невозможно рассмотреть в рамках одной статьи. Если предполагается открытая прокладка труб водяного отопления, то организовать его можно даже уже после окончательной отделки помещения. Для этого, правда, требуется высокая квалификация монтажников. Современные системы отопления с принудительной циркуляцией теплоносителя предполагают применение труб небольших диаметров: ½ или ¾ дюйма, которые нисколько не портят интерьеры, а медные или нержавеющие даже являются их украшением.

Водяное отопление в частном доме своими руками. Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет! Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет! Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.
