Современные редукторы давления для газгольдера, работают по принципу обратного действия. Газ, поступающий из впускного штока, стремится закрыть редуцирующий клапан.
Регулировочный винт сжимает главную пружину и когда из рабочей камеры выходит воздух, гибкая мембрана понимает передаточный диск со штифтом вверх. В этот момент штифт сжимает обратную пружину, отводя от седла редуцирующий клапан, газ поступает в рабочую камеру.
Двухступенчатые редукторы меньше подвержены «замерзанию», поэтому такие устройства необходимо устанавливать на газгольдеры в регионах, где отмечаются крайне низкие значения температуры воздуха
После перемещения вещества в камеру низкого давления, происходит выход газа в систему. В результате пружина расслабляется, передаточный диск со штифтом поднимают клапан, газ из верхней камеры поступает в камеру низкого давления, процесс повторяется.
При уменьшении выпуска газа, давление в камере будет увеличено, пружина примет положение «сомкнута», клапан опустится в седло, подача газа в редуктор и камеру низкого давления прекратится.
Для стабилизации давления газа, находящегося в газгольдере, используются двухступенчатые редукторы. Топливо в таких регуляторах, прежде чем попасть в выпускной штуцер, проходит две стадии редуцирования.
Для увеличения срока работы редуктора, необходимо минимизировать контакт мембраны и других элементов с влагой. Для этого на стадии монтажа, над резервуаром устанавливается декоративная или стандартная защита
Две ступени редуктора, обеспечивают максимальную стабильность выходного давления, поэтому они более безопасны в процессе эксплуатации.
Кроме того двухступенчатые устройства устойчивы к промерзанию, поэтому они обеспечивают непрерывную подачу газа летом и зимой. Если редуктор все-же промерз, рекомендуем прочесть другую нашу статью, где мы подробно рассказали, как устранить эту проблему. Подробнее — читайте далее.

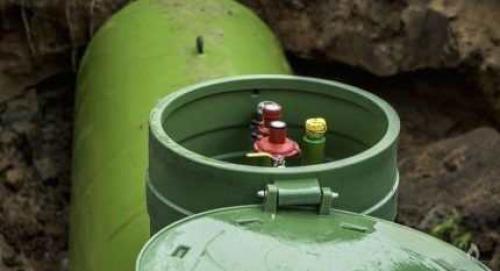

Вода в горловине газгольдера. Проблема 1: замерзание редуктора
Описание проблемы: Замерзание редуктора подземного газгольдера, случающееся при попадании вод от таяния снега и последующих заморозков.
Детализированное описание и причины: Редуктор емкости для хранения сжиженных углеводородов предназначен для контроля и понижения давления между газгольдером и газопроводом. С его помощью величина номинального давления 1.5-16 бар понижается до 22-100 мбар. Его исправная работа является залогом безошибочной работы котла и безопасности всего комплекса газоснабжения дома.
Конструкция редуктора содержит подвижную мембрану, упираемую при помощи пружины. Эта мембрана регулирует величины выходного давления, реагируя при этом на входное. В корпусе редуктора также имеется «дыхательное» отверстие, при помощи которого обеспечивается перемещение мембраны. Через это отверстие вода может попасть внутрь устройства и при морозах превратиться в лед. Замерзание воды в редукторе нарушает или полностью блокирует работу редуктора газового хранилища.
Это может случиться в силу различных причин:
- Неверный выбор газгольдера. Покупатель из-за экономии или по другим соображениями выбрал модель с низкими патрубками. А уровень грунтовых вод или величина осадков обеспечивают их интенсивность куда в больших объемах, чем прогнозировалось;
- Ошибки в монтаже емкости. Подземная установка емкости была выполнена с большей глубиной погружения, чем требовалось.
- Образования льда из водяных паров в составе углеводородов, которыми был заправлен газовый резервуар.
Решение проблемы: Очевидно, что решение проблемы с обмерзанием редуктора напрямую связано с его причиной. Выявив ее, стоит предпринять соответствующие действия:
- Если Вы знаете, что участок нередко топит, при покупке газгольдера стоит выбирать модели с высокими патрубками. Если емкость уже куплена, можно заменить редуктор на версию с высокой трубкой. Она дороже, но при этом надежнее в эксплуатации.
Если нет возможности это сделать оперативно (обогревать жилье зимой все-таки необходимо практически постоянно), стоит вернуть в строй текущий редуктор. Для этого его необходимо снять, прогреть, слить остатки влаги и просушить. Можно аккуратно прогреть кипятком, следя, чтобы это не стало новым источником воды в арматуре. Но эффективнее обмотать обогревающим кабелем и греть арматуру до наступления весны; - Контролируйте процесс монтажа. Если же проблема уже выявлена, стоит поднять емкость по гарантии, которую предоставляют фирма-исполнитель монтажных работ;
- Применяйте качественные СУГ от надежных поставщиков с хорошими отзывами. Также выполняйте откачку конденсата своевременно, с рекомендованными специалистами регулярностью.
