Система отопления в многоэтажном доме. Как работает система центрального отопления

Система отопления в многоэтажном доме. Как работает система центрального отопления

В большинстве домов нашей необъятной Родины, которая к слову на 2/3 состоит из вечной мерзлоты, тепло в квартиры поступает от ТЭЦ, и называется это гордым словом «центральное отопление». Об этом мы сегодня и поговорим. ТЭЦ нагревает теплоноситель и по трубам, как по кровеносным сосудам, через весь город тепло поступает к вам в дом: сначала в тепловой узел, который как правило расположен в подвале, а затем и в батареи Вашей квартиры. Отдавая тепло, теплоноситель остывает и через так называемую обратку, уходит назад на ТЭЦ. Кстати, как правило теплоноситель — это обычная вода с добавлением присадок, которые предотвращают отложения в батареях отопления и трубах.Тут кстати, есть очень важный нюанс, о котором как показала моя практика даже многие сантехники не подозревают. В тепловом узле есть элеваторный узел, изобретение 19 века, но увы до сих пор повсеместно применяемое.

В элеваторном узле, есть так называемое сопло, он же конус. Многие сантехники считают, что его задача просто заузить сечение, чтобы поменьше тепла поступало в дом. На самом деле нет. Его задача, создать разрежение, при котором горячая вода с подающего трубопровода на высокой скорости, но с меньшим давлением, начинает смешиваться с остывшей обраткой (с той водой, которая уже прошла через батареи отопления Вашего дома) и за счет этого происходит регулирование температуры отопления на вводе в дом. К сожалению, сопло — устройство примитивное, изобретенное в 19 веке, и поэтому смешивание происходит всегда одинаковое, независимо от того, какая температура сейчас на улице +5 или -40.Многие сантехники, когда получают жалобы от жильцов, которым стало холодно растачивают сопло элеватора выше нормативного сечения или даже полностью его убирают. Делать это категорически не рекомендуется, так как согласно графику, ТЭЦ в сильные морозы подает теплоноситель под крайне высоким давлением температурой до 130 градусов! Если запустить такое тепло в квартиру, и не дай Бог прорвет батарею отопления — жертвы гарантированы. Кстати, ровно по этой причине производители полипропиленовых труб, так широко полюбившихся российским сантехникам, запрещают или не рекомендуют использовать их на центральном отоплении . Большинство полипропиленновых труб держат максимум 90 градусов и то, относительно не долгий срок. Посмотрите теперь на трубы в вашей квартире и задумайтесь.

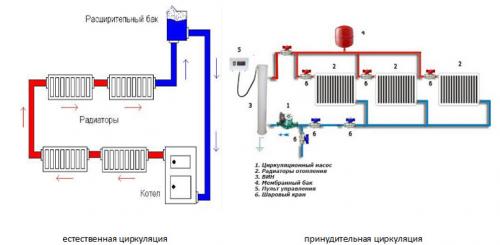

Однотрубная система отопления в многоэтажном доме. Системы с естественной и принудительной циркуляцией

Раньше план систем однотрубного отопления для частных домов имел расширительный бак под потолком, в него поступала горячая вода из печи или другого отопительного агрегата, а дальше самотеком текла по трубам в радиаторы. Система была достаточно проста и надежна и успешно реализовывалась мастерами при модернизации печной системы отопления в небольших одноэтажных домах с длиной трубной обвязки в пределах 30 м (а раньше большинство домов имели площадь в пределах 50-70 м² и имели форму близкую к квадрату).

Для нагрева воды в топку печи монтировали трубы, которые и служили теплообменниками между теплоносителем и огнем в топке. Но прогресс не стоит на месте, и на смену печам пришли угольные, газовые и дровяные котлы. Дома начали обрастать отапливаемыми кухнями, верандами, ванными – площадь начала увеличиваться, системы – усложняться, и схема перестала работать.

Прогресс не стоит на месте, и современные автоматические котлы все выпускаются со встроенными циркуляционными насосами. Для отопительных агрегатов, которые сложно автоматизировать (твердотопливные котлы) насос устанавливается отдельно. Основная причина – сильный перегрев насоса при сильном горении топлива. Система с принудительной циркуляцией позволяет реализовать самые сложные схемы отопления, в том числе и теплый пол – при естественной циркуляции обогрев пола просто не будет работать.

Еще одной причиной применения принудительной циркуляции теплоносителя является увеличение площади и этажности строящихся домов (двухэтажный дом или дом с мансардой стоит дешевле такого же по площади одноэтажного).

Отопление идет сверху или снизу. О системе отопления многоэтажного дома

Система отопления дома. как правило, является однотрубной разлив или верхний, или нижний. Что касается обратки и подачи, то они могут быть размещены в подвале, но возможно, что обратка находится в подвале, а подача расположена на чердаке. Движение воды в стояках может быть попутным и идти сверху вниз или же встречным и идти снизу вверх (в этом плане имеет значение то, какая была использована схема отопления дома).

Есть такие стояки, которые используются со встречным теплоносителем, могут они быть и попутным. Если схема отопления дома именно такая, то в любой системе функционирует стояк полотенцесушителя (при этом система может быть как с открытым водозабором, так и с закрытым).

Очень важное значение имеет количество секций и размер радиаторов отопления. Такие параметры необходимо определить посредством расчетов, по мере того как остывает вода в теплоносителе. В связи с этим есть один хороший совет: если появится желание заменить радиаторы на более новые и современные, то пользоваться услугами знакомых не стоит, так как нужно принимать во внимание продвижение и остывание теплоносителя. В этом случае рекомендуется воспользоваться услугами компании, обслуживающей дом, и не стоит выкидывать перемычки, так как компания заинтересована в их восстановлении.

Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе. Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

• трубный (газовый) ключ
• разводной ключ
• трубогиб
• обжимные клещи.

C такими инструментами все неполадки быстро ликвидируются.

Циркуляция отопления в многоквартирном доме. Расчет отопления в многоквартирном доме

Чаще всего, на протяжении многих лет пользуясь таким благом, как современная централизованная отопительная система, мы абсолютно не интересуемся тем, каким образом она устроена и как работает. Точнее, не интересуемся мы этим до тех пор, пока ее работа нас устраивает. Но вот представьте ситуацию – практически всех жильцов вашего дома не устраивает система отопления, и все готовы подключать в своих квартирах отдельные автономные системы. В таком случае и возникает вопрос – а как все работало до этого, и смогут ли квартиры отапливаться независимо друг от друга. Конечно, в таком случае потребуется расчет отопления в многоквартирном доме, составление проекта – все это делают специальные службы.

Отопление в многоквартирном доме

На самом деле, при строительстве любого дома, вне зависимости от количества этажей в последние несколько лет (а то и десятилетий) использовалась одна и та же достаточно простая схема отопления здания. То есть, и в трехэтажном, и в двенадцатиэтажном доме применяются одинаковые схемы создания отопительной системы. Конечно, возможно наличие незначительных отличий, которые подразумевает проект системы отопления многоквартирного дома, но в большинстве случае – идентичность полная.

Что являет собой схема отопительной системы многоэтажного дома

На определенном этапе строительства в доме монтируется специальная тепловая трасса. На ней монтируется некоторое количество тепловых задвижек, от которых в дальнейшем и происходит процесс запитывания теплоузлов. Количество задвижек (и узлов, соответственно) напрямую зависит от количества этажей (стояков) и квартир в доме. Следующим после вводной задвижки элементом располагается грязевик. Нередки случаи, когда устанавливается сразу два данных элемента системы. Если проектом дома предусмотрена схема отопления хрущевки открытого типа, это требует после грязевика установки задвижки на ГВС, которая необходима для аварийного удаления теплоносителя из системы. Данные задвижки устанавливаются посредством врезки. Есть два варианта монтажа – на трубу подачи теплоносителя, или же на трубу обрата.

Схема отопления 9-этажного дома

Некоторая сложность и обилие элементов системы централизованного отопления вызваны тем, что в ней в качестве теплоносителя используется сильно нагретая вода. По сути, только повышенное давление в трубах системы, по которой она перемещается, не дает жидкости превратиться в пар.

В случае если подаваемая вода имеет сильно повышенную температуру, возникает необходимость задействования ГВС из обрата. Это обусловлено тем, что на участках, которые производят отток отработанного теплоносителя, давление значительно ниже, чем на подающих. После того, как температура теплоносителя падает до нормального уровня, жидкость вновь с подачки попадает в систему.

Двухтрубная система отопления многоквартирного дома. Преимущества и типы отопительной сети дома с двумя магистралями

Основная отличительная особенность этой системы – наличие двух труб:

• Одна из них транспортирует теплоноситель от нагревательного котла к отопительным приборам, регистрам;
• Вторая магистраль нужна для вывода охлажденной жидкости и возврата её в котел.

Принципиальная схема работы двухтрубной системы отопления

Достоинство, которым обладает такая двухтрубная система – равномерная подача теплоносителя с одинаковой температурой во все обогревательные приборы.

Если используется однотрубная магистраль, то теплоносителю приходиться проходить через все трубопроводы и  отопительные устройства последовательно — в результате батареи и радиаторы, находящиеся в конце цепи, плохо прогреваются .

Существует мнение, что двухтрубная система требует фасонных затрат в двойном объеме (в сравнении с однотрубной). Но это не совсем так: однотрубная система требует установки труб большого диаметра, в двухтрубной же магистрали можно обойтись изделиями меньшего диаметра, соответственно и стоить они будут дешевле. То же самое относится и к размерам фитингов — разница в стоимости невелика.

Небольшие размеры отопительных элементов не портят интерьер помещения, но при необходимости трубопровод можно смонтировать (и таким образом замаскировать) в строительных конструкциях. Получится закрытая система трубопровода.

Расположение труб, объединенных в единую сеть отопления, может быть выполнено одним из приведенных ниже способов:

• Горизонтальный. Такая система отопления обычно монтируется в малоэтажных зданиях, имеющих большую протяженность, например, это может быть склад или производственный цех. Горизонтальная сеть также чаще всего устанавливается в панельно-каркасных строениях, т.е. там, где мало или совсем нет простенков и есть возможность монтажа стояков на лестничной клетке, либо в коридоре. Горизонтальная сеть подразумевает постоянную циркуляцию теплоносителя.
• Вертикальный. Этот метод подразумевает подсоединение устройств отопления к основному стояку, установленному в вертикально. Вертикальная система используется в многоэтажных домах, где каждый этаж подсоединяется отдельно. Горизонтальная двухтрубная система домовладельцу обойдётся дешевле, но вертикальная сеть почти не образуется воздушных пробок, что упрощает ее эксплуатацию.

Система отопления 5-этажного дома. Централизованная схема отопления хрущёвки

Схема централизованного отопления хрущевки

Для домов этого проекта характерна однотрубная схема, когда распределение теплоносителя начинается от верхнего (5-го) этажа и заканчивается входом остывшей воды в подвал. Такие системы отопления в хрущевке имеют один существенный недостаток – неравномерное распределение тепла по квартирам.

Это связано с поочередным прохождением теплоносителя по этажам, т.е. наибольшая степень его нагрева будет на 5-м. 4-м, а на 1-м количество тепла недостаточно для обогрева помещения. Помимо этого схема отопления пятиэтажной хрущевки имеет следующие недостатки:

• Плохое состояние элементов отопления. Известковые наросты на внутренней поверхности труб и батарей приводят к уменьшению диаметра, и как следствие — снижение теплоотдачи;
• Отсутствие системы регулирования температуры на батареях. Уменьшение притока теплоносителя приборами невозможно, так как это скажется на гидравлическом давлении во всей системе. Выход — установка байпаса на каждый радиатор.

Для решения этих проблем необходимо провести модернизацию — установить современные радиаторы и трубы. Лучше всего себя зарекомендовали металлические приборы нагрева и трубопроводы из полимеров. Они обладают повышенными показателями теплоотдачи, что способствует быстрейшему нагреву комнат. Однако для создания по-настоящему эффективной системы отопления в хрущевке необходимо выполнить замену по всем этажам. Если на верхних оставить старые трубы и радиаторы, то скорость прохождения воды в системе будет прежней неудовлетворительной.

Осуществление подобной модернизации можно осуществить не только силами жильцов, но и привлекая ресурсы ЖЭКа. Эта организация обязана проводить плановую замену трубопроводов. Они же знают, как устроена система отопления в хрущевке — схема и расположение трубопроводов для конкретного дома.

Система отопления многоквартирного дома с верхней разводкой. Как все устроено

Вначале — немного общей информации.

Горячее водоснабжение и отопление многоквартирного дома начинаются с ввода теплотрассы в дом. Через фундамент заводятся две нитки от ближайшей тепловой камеры — подающая (по которой техническая вода, она же — теплоноситель, попадает в здание) и обратная (вода, соответственно, возвращается на ТЭЦ или котельную, отдав тепло).

В тепловой камере на вводе в дом (как вариант — на групповом вводе в несколько распложенных в непосредственной близости друг к другу домов) стоят отсекающие задвижки или краны.

Тепловая камера на стадии монтажа

Тепловой пункт, он же — элеваторный узел, совмещает несколько функций:

• Обеспечивает минимальный перепад температур между подачей и обраткой системы отопления;

Справка: верхний пик температуры подачи — 150 градусов, при этом согласно температурному графику обратка должна возвращаться к ТЭЦ остывшей до 70°С. Однако такой перепад означал бы крайне неравномерный нагрев отопительных приборов, поэтому из элеватора в отопительный контур поступает вода с более скромной температурой — до 95 градусов.

График температур подающей и обратной ниток теплотрассы в зависимости от уличной температуры

• Организует подачу горячей воды в систему ГВС и ее отключение в масштабах дома при авариях и текущем ремонте;
• Дает возможность остановить и сбросить систему отопления;
• Позволяет снять контрольные замеры температуры и давления;
• Обеспечивает очистку теплоносителя и воды для нужд ГВС от крупных загрязнений.

Система отопления может быть организована:

1. С верхним розливом: розлив подачи проходит по чердаку или техэтажу под крышей дома, а розлив обратки размещается в подвале или подполе. Каждый отопительный стояк отключается независимо от других двумя кранами в верхней и нижней части дома;

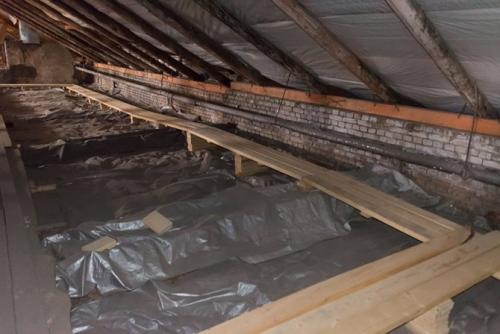

Верхний розлив: подача отопления разведена по чердаку

Любопытно: существует и обратная схема — с подачей в подвале и розливом обратки на чердаке. Однако она куда менее популярна и, насколько известно автору, используется в основном в небольших зданиях с собственными котельными.

1. С нижним розливом: подача и обратка разводятся по подвалу; отопительные стояки присоединяются к розливам поочередно и попарно соединяются перемычками на верхнем этаже или чердаке. Каждая перемычка снабжается воздушником (краном Маевского или обычным вентилем) для стравливания воздушной пробки.

Система ГВС в зданиях постройки 70-х годов и в более старых домах обычно тупиковая — полностью идентичная системе холодного водоснабжения. С практической стороны это означает, что горячую воду при водоразборе приходится подолгу сливать до ее нагрева, а полотенцесушители, установленные на подводках ГВС, греют только при водоразборе.

Тупиковая система ГВС: воду нужно долго сливать до ее нагрева

В более новых постройках горячее водоснабжение и отопление жилого дома функционируют по общему принципу — вода непрерывно циркулирует через контуры, обеспечивая постоянную температуру полотенцесушителей и мгновенный нагрев воды при разборе.

Источник: https://avtonomnaya-gazifikaciya.aystroika.info/novosti/kakie-byvayut-vidy-sistem-otopleniya-mnogokvartirnogo-doma-osobennosti-teplosnabzheniya

Система отопления многоквартирного дома с нижней разводкой. Схема работы нижней разводки

Принцип, согласно которому функционирует двухтрубное отопление с нижней разводкой, отличается от работы схемы с верхней разводкой в первую очередь направлением передвижения теплоносителя. Двухтрубная нижняя система предусматривает, что подающую трубу прокладывают снизу, рядом с обраткой. Что касается теплоносителя, то он движется по стояку снизу вверх. Такая схема двухтрубной системы отопления с нижней разводкой достаточно практична.

Далее жидкость, пройдя через отопительные радиаторы, направляется по обратным трубам стояков и поступает в магистраль обратки, а затем в нагревательный котел. Для удаления воздуха из конструкции используют спускники - краны Маевского, ими оборудуют все радиаторы. Как выглядит такой элемент видно на фото. В качестве альтернативы можно установить на трубах стояков автоматические воздухоотводчики.

Схемы двухтрубного отопления с нижней разводкой могут состоять из нескольких контуров, в которых проектируют попутное движение жидкого носителя тепла в подающем и обратном трубопроводе и тупиковую разводку.

Если подводящая труба располагается на уровне отопительного радиатора или ниже, в системе нередко возникают воздушные пробки. Если конструкция охватывает несколько этажей, на каждой батарее должен располагаться кран Маевского. Существует следующий способ решения проблемы с пробками – это прокладка включенных в схему воздушных линий. Из них воздух поступает в центральный стояк, и через расширительный бак удаляется из конструкции.

Как устроена система отопления в 9 этажном доме. О централизованной системе отопления и схемах его реализации

ЦСО (центральная система отопления многоэтажного дома) никогда не отличалась особой эффективностью – по пути к потребителю и сейчас теряется до 30% тепла, которое потребителем же и оплачивается. Поэтому многие владельца квартир отказываются от ЦСО в пользу автономной системы ввиду ее бо́льшей эффективности и экономичности. Но как работает централизованный обогрев квартир, и можно ли его улучшить?

Система разводки труб по дому схематично очень сложная, плюс подвод труб в жилой дом, и распределение тепла по районам. Только в одном отдельно взятом доме в схему включаются сотни вентилей, кранов, сливов, фитингов, распределителей и фланцев, которые работают на центральное оборудование — элеваторный узел, регулирующий раздачу тепла по дому.

Схемы подачи теплоносителя в отдельную квартиру с элеваторного узла бывают разными. Так, схема с нижним разливом использует принцип подачи теплоносителя по направлению снизу вверх. Те, кто живет в «брежневках», «хрущевках» и «сталинках», знают, как это работает.

В многоэтажном доме с такой схемой подачи теплоносителя подающая и обратная трубы монтируются по периметру дома, начиная с подвала, и выполняют роль перемычек между тепловыми магистралями. Такая схема представляет собой замкнутый цикл с началом и окончанием в подвале дома. Верхняя точка этой трубной разводки – самая высокая квартиры (квартиры) в доме.

1. Главный недостаток, от которого эта система отопления в многоквартирном доме так и не избавилась – обязательный спуск воздуха в самой верхней точке разводки при запуске системы. Для этого используют краны Маевского или обычные вентили. Если воздух не спустить, то воздушная пробка обязательно перекроет систему в какой-то произвольной точке, закрыв обогрев всему дому.
2. Еще один минус схемы с нижним разливом – половина дома обогревается более горячими батареями (от трубы подачи теплоносителя), а вторая половина жильцов получает несколько охлажденный теплоноситель (бо́льшей частью – уже от обратки), и с этим ничего не поделаешь. Температурная разница особо заметна на нижних этажах дома.

Важно: Для тех, кто еще подключен к центральной системе отопления и живет на последнем этаже – не переносите кран Маевского на чердак, чтобы не возникло вопросов, в том числе и финансового порядка, к вам от вашего ЖКХ. Тем более, что чердак не отапливается, и трубы могут просто размерзнуться и порваться.

Верхний розлив используется для более высоких домов, начиная с девятиэтажных зданий. Труба подачи теплоносителя не заходит в квартиры, а проводится на технический этаж – самый верхний, сразу после последнего жилого. На этом этаже размещается расширительная емкость, воздушный клапан и задвижки, при помощи которых отключаются нужные стояки в случае необходимости – ремонта или аварии. При организации схемы с верхним розливом тепло распределяется по квартирам равномернее, и раздача не зависит от того, на каком этаже и в каком подъезда находится квартира. Такая система отопления в многоквартирном доме схема которой представлена на рисунке ниже, является оптимальной для высотных домов.

Недостаток схемы один: после транспортировки по всем этажам многоквартирного многоэтажного дома теплоноситель до последней ветки раздачи тепла доходит остывшим, и увеличить теплоотдачу в квартире можно только увеличением количества секций в радиаторах по всей квартире.

Регламент предоставления услуг центрального отопления многоквартирного дома оговаривает предельные значения температуры в квартире: во время отопительного сезона температура в жилых помещениях не должна быть меньше +200С, а в ванной или в совмещенном санузле +250С. Для кухни температурные порог меньше – до +180С, так как она практически всегда отапливается дополнительно – печью (газовой или электрической) для приготовления пищи.

Важно: все температурные требования применимы для квартир в центре дома. Для угловых и боковых квартир температура должна быть больше на 3 -50С.

Специалисты, работающие в этой сфере, утверждают, что центральное отопление в многоквартирном доме изживает себя, и наступает эра мини-котельных и автономных систем отопления. Но, пока это произойдет, приходится выбирать.
