О схемах отопления частного дома с газовым котлом. Как установить газовый котёл в частном доме

О схемах отопления частного дома с газовым котлом. Как установить газовый котёл в частном доме

Установка котлов всегда начинается с подготовки соответствующих документов, заключения договора на поставку газа в частный дом. После этого нужно обратиться в соответствующую организацию, получить согласие на газификацию и монтаж оборудования.

Монтаж и подключение газового котла

Есть всего два вида: напольные, настенные котлы. Монтаж приборов незначительно отличается.

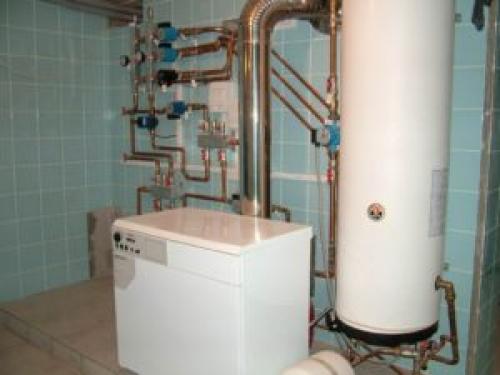

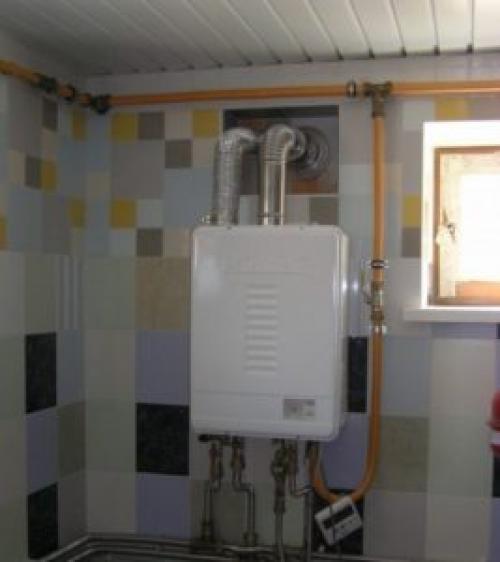

Установка настенной техники:

заранее защищаем стену, на которой будет находиться агрегат огнеупорным материалом;
1. подготавливая аппарат, нужно под большим напором воды очистить стены входных трубок от мусора, пыли;
2. устанавливаем фильтр, запорную арматуру на трубе подачи воды;
3. монтируем дымоход;
4. проверяем тягу;
5. далее нужно сделать врезку агрегата в газопровод, данную работу лучше предоставить работникам газовой службы;
6. подсоединяем аппарат к электропитанию.

Порядок действий при монтаже напольной техники:

1. необходимо соорудить прочный постамент, который сможет выдержать вес агрегата;
2. ровно поставить газовое оборудование при помощи уровня;
3. подключить оборудование к дымоходу, протестировать тягу;
4. соединить аппарат с отопительной системой дома;
5. установить фильтр, который будет защищать от засоров;
6. нужно соединить агрегат с водоснабжением;
7. вырезку газового аппарата к магистрали лучше всего сделать работникам газовой службы.

Заземление двухконтурного газового котла в частном доме

Перед выполнением заземления, необходимо выбрать заземлитель, существуют искусственные и естественные заземлители. Заземление двухконтурного котла сложный процесс, при котором заранее нужно проверить сопротивление оборудования, проводимость почвы. Заземление состоит из ряда действий:

1. Нужно выкопать прямоугольную канавку в грунте, шириной 35–40 см, глубиной 50 см.
2. На углах канавы пробурить шурфы.
3. В шурфы забить уголки шириной 60 миллиметров, длиною 3 метра.
4. Обварить треугольник полосой в 4 см, такую же полоску протянуть от канавы к дому.
5. Вварить на конец полоски шпиль, десяти сантиметровый шпиль прикрепить к цоколю здания.
6. От шпиля провести заземление к газовому оборудованию.

Заземление гарантирует безопасность использования газового котла.

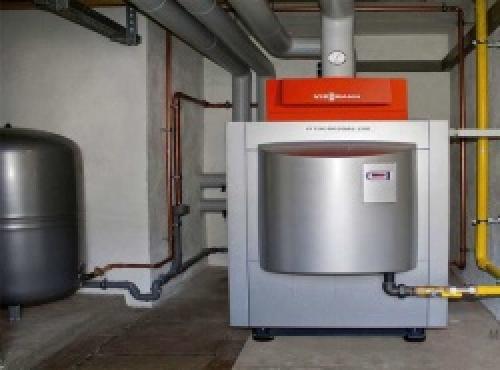

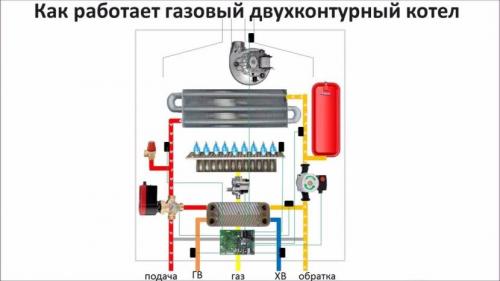

Принцип работы газового котла в частном доме. Устройство газового котла отопления

Незаменимым атрибутом обеспеченного человека является крепкий, безопасный и комфортный частный дом. Обеспечить жилищу уют и тепло помогает автономное отопление. На сегодняшний день самыми экономичными, результативными и надежными оказываются системы обогрева, работающие на природном газе.

Рассмотрим, как устроен и как функционирует газовый котел, какие имеются разновидности, в чем заключаются их особенности. Разберем основные этапы установки агрегата и узнаем о наличии специфичности использования и поддержания газо-котельной техники в рабочем состоянии.



Принцип действия, назначение

Порядок работы устройства совсем несложен, легко запоминается и выполняется по нехитрой инструкции:

• Теплоноситель (как правило, это вода) поступает при помощи циркуляционного насоса, смонтированного на магистральной трубе, в теплообменный контур.
• Одновременно с этим открывается клапан, и голубое топливо поступает на горелку, автоматически воспламеняясь.
• Открытое пламя подогревает жидкость, находящуюся внутри теплообменника. Процесс осуществляется с учетом настроек таймера и параметров термодатчиков.
• В зависимости от мощности подогрева и пропускной способности, теплоноситель проходит через термический контур, нагревается до необходимой температуры и следует в теплопровод устройства обогрева и, соответственно, в радиаторы.
• Когда в системе отопления установится заданный уровень, пламя погаснет. При дальнейшем охлаждении снова зажигается, и процесс повторяется с учетом настроек наружного термостата.



В случае если газовый котел служит не только для отопления дома, но и предназначается для горячего водоснабжения, в конструкции предусматривается еще один теплообменный контур. Такой агрегат называют двухконтурным.

Второй теплообменник, регулирующий подачу теплой воды в кран, характеризуется более низкими показателями нагрева, а также меньшей пропускной способностью расхода жидкости.

На заметку! Некоторые модификации котлов не обладают раздельными контурами для горячего водоснабжения и отопления, и работают лишь в каком-то определенном режиме. В таком случае при открывании смесителя в системе включается датчик протока, и устройство начинает работать на обеспечение функционирования горячего водопровода. При прекращении водозабора теплообменник возвращается в режим отопления.



Устройство, основные узлы

Конструкция типового газового котла отопления состоит из следующих важнейших сборочных единиц:

• Горелка. Предназначается для сжигания природного газа и постоянного распространения выделяемой энергии на теплообменный контур. Имеется две модификации – обычная атмосферная, а также турбированная горелка, оборудованная принудительной вытяжкой компонентов, образующихся при сгорании топлива.
• Теплообменник. Внутри металлического корпуса располагается змеевик, по которому курсирует вода для обогрева. Материалом для труб служит медь или железоуглеродистые сплавы. Различают одно и двухконтурные теплообменники.
• Циркуляционный насос. Предназначается для обеспечения устойчивого давления жидкости в трубопроводе для ее наилучшего распределения по системе отопления.
• Расширительный бачок. Служит для «поглощения» избытка теплоносителя, возникшего при нагреве, а также предотвращает возникновение воздушных пробок.
• Дымоотвод. Выполняет удаление продуктов сгорания в атмосферу. Имеется две модификации – обычный (атмосферный), а второй с турбонаддувом снабжен вентилятором для механического вытягивания отработанных газов на улицу.
• Блок управления. Регулирует, контролирует и оптимизирует работу системы отопления. Устройство оснащено программным модулем, сенсорами, датчиками.

Источник: https://interer-stil.ru-land.com/stati/kak-rabotaet-dvuhkonturnyy-kotel-na-otoplenie-tipy-teploobmennikov

Проект газового отопления частного дома. По типу циркуляции теплоносителя

Вода или антифриз по системе чаще всего перемещаются от циркуляционного насоса: он создаёт необходимый напор, обеспечивая быстрый, эффективный и равномерный прогрев. Однако, наличие насоса делает любую систему энергозависимой – то есть в случае отключения электроэнергии, отопление тоже отключится.

Альтернативный вариант – гравитационные системы. Они сконструированы таким образом, что теплоноситель циркулирует за счет повышения плотности при остывании, а также под силой гравитации – за счет уклона всех труб контура.

Стояки отопления (4) и обратки (5) должны быть меньшего диаметра, чем магистрали (3 и 6), а расширительный бак (7) устанавливается либо в начале подачи (2), либо перед котлом (1)

Такая схема отопления частного двухэтажного дома с энергонезависимым газовым котлом будет работать, даже если электричество вообще не подключено, но скорость циркуляции, а значит, и эффективность, будут значительно ниже. Кроме того, медленный поток оставляет гораздо больше осадка на стенках системы.

Интересна способность систем с естественной циркуляцией к самонастройке: чем холоднее в доме, тем быстрее остывает теплоноситель в батареях, повышается разница температур подачи и обратки, а значит и скорость потока, и эффективность работы отопления.

Если регулярные отключения света – суровая реальность, а дом небольшой, лучшее решение – система со смешанным типом циркуляции. План её должен быть рассчитан, как для гравитационной системы – с уклонами труб, котлом в нижней точке и т.д.

Для установки циркуляционного насоса предусматривают специальный «карман» — байпас перед котлом, переключение типа циркуляции осуществляется с помощью кранов

Можно в такой системе установить и тёплые полы, но они будут работать только тогда, когда включен насос.

Отопление частного дома газовым котлом. Какой котел отопления выбрать: газовый или электрический? Расчет затрат на приобретение, установку и отопление частного дома

При проектировании, строительстве, или "модернизации" частного дома, перед домовладельцем непременно встает вопрос выбора типа котла для системы отопления. Чаще всего это выбор между газовым и электрическим котлами.

Давайте посчитаем какой из них окажется более выгодным по суммарным затратам на приобретение, установку и непосредственно эксплуатацию. Понятно, что результат расчета будет довольно приблизительным, так как для каждого конкретного случая затраты будут варьироваться, причем в довольно широком диапазоне. Но общий, как говорится, тренд, расчет покажет однозначно.

Давайте возьмем такие исходные данные. Частный дом находится в Самаре. Площадь дома 120 квадратных метров. Природный (магистральный) уже газ подведен к домовладению. В доме трехфазная электрическая сеть (380 В).

Считается (опять же очень приблизительно), что для отопления 10 квадратных метров дома требуется 1 кВт тепловой энергии. Тогда в нашем случае мощность электрического или газового котла должна быть 12 кВт.  Предположим, что отапливать дом необходимо 150 дней в году. Из них 30 дней котел должен работать на полную мощность (в самые холодные дни), 50 дней на 75% от своей максимальной мощности и 70 дней на 50% мощности. Получается, что за отопительный сезон усредненный режим работы котла - 68% от максимальной мощности (коэффициент – 0,68).

Стоимость котлов (как газовых, так и электрических) имеет очень широкий диапазон и зависит от производителя, мощности, конструкции, «наворотов» и т.д. Например, разброс цен на электрический котел максимальной мощности 12 кВт, будет примерно в диапазоне от 11600 рублей до 92000 рублей. Газовый (на 12 кВт) обойдется от33000 рублей до 120000 рублей.

Поэтому для сравнения берем два котла одного и того же производителя из средней ценовой категории. Электрический - Лемакс ECO-12 за 30175 р. Газовый - Лемакс Start-12 за 59374 р.

Для подключения электрических котлов нет никаких специальных требований (лишь бы мощность котла «укладывалась» в полученные для домовладения технические условия). Монтаж котла обойдется примерно в 10000 руб. Для подключения газового котла отопления (если делать все по уму и по закону) необходимо получить тех.условия в газовой службе. На основе полученных тех.условий необходимо заказать в организации, имеющей лицензию, проект газификации, который обойдется примерно в 25000 руб. Далее монтаж газового котла должна осуществлять специализированная организация, которой придется заплатить еще примерно 70000 руб.

Получается, что на приобретение и установку электрического котла отопления придется выложить ориентировочно 40175 рублей. Приобретение и установка газового котла обойдется существенно дороже – в 154374 рублей.

Теперь перейдем непосредственно к стоимости отопления в сезон разными типами котлов. Максимальная мощность электрического котла – 12 киловатт. Максимальный расход природного газа у газового котла – 1,39 кубометров в час.

Расход электроэнергии на отопление электрическим котлом в сезон, учитывая выведенный нами коэффициент усредненного режима работы котла, составит 150(дней)*24(часа)*12(кВт)*0,68=29376 кВт*ч.

При стоимости 1 кВт*ч электроэнергии (по одноставочному тарифу) в Самаре 5,04 руб., получим затраты на отопление в сезон в размере 148055 рублей.

Расход газа на отопление газовым котлом в сезон, учитывая выведенный нами коэффициент усредненного режима работы котла, составит 150(дней)*24(часа)*1,39(м3)*0,68=3403 кубических метра.

При стоимости одного кубометра газа для отопления (с одновременным использованием газа на другие нужды) в Самаре 6,42 руб., получим затраты на отопление в сезон в размере 21847 рублей.

Теперь давайте посчитаем приблизительные затраты на приобретение, установку и непосредственно отопление после первого отопительного сезона. Электрический котел – 188230 рублей. Газовый котел – 176221 рубль. Суммарные затраты после первого сезона отопления будут немного меньше при установке газового котла. Но если учесть, что котел приобретается не на один год и не брать в расчет затраты на его профилактику, обслуживание и ремонт (газовый в этом смысле гораздо более затратный). И предположить, что цены на электроэнергию и газ в течение нескольких лет меняться не будут (что, к сожалению, уже совсем не реально). То, например, через пять отопительных сезонов суммарные затраты с электрическим котлом составят 780450 рублей, а с газовым – 263609 рублей. Т.е. «в долгую» экономически оправдана установка именно газового котла отопления, даже с учетом более дорогого его обслуживания и ремонта.

Разводка отопления от настенного газового котла. Как же действует открытая система отопления

Чтобы запустить систему, нет необходимости устанавливать насос. Теплоносители постоянно находятся в замкнутой системе, поэтому нет никаких потерь. Монтаж системы отопления настолько прост, что не требует специальных навыков.

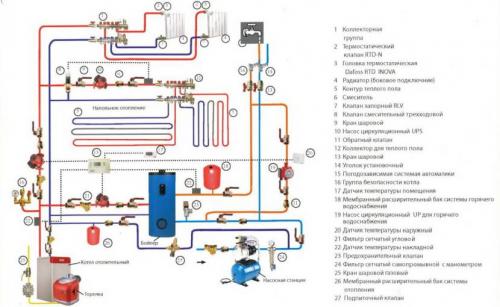

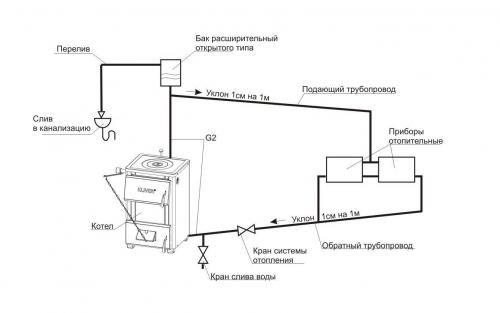

Система отопления открытого типа

Каковы же главные части системы?

1. Газовый или твердотопливный котел. Потребитель для себя может выбрать оптимальный вариант, отвечающий желаемым требованиям;
2. Радиаторы отопления. Можно сделать свой выбор как в пользу чугунного, так и стального;
3. Расширительный бачок из стали;
4. Трубы.

Как же работает система отопления открытого типа?

Первым делом идет подогрев воды в котле. Затем горячая вода под напором поступает в трубы и достигает зоны низкого давления. После того, как горячая вода совершит полный водоворот и отдаст тепло, она возвращается в начальную точку – котел. В связи с тем, что под действием высоких температур вода расширяется, необходим в системе расширительный бак. Он выполняет роль компенсатора лишнего объема воды. Бак является предметом, который запаян не герметично. Для облегчения запуска системы отопления необходимо установить врезной кран. С его помощью из системы удаляется воздух. Принцип работы открытой системы отопления делят на два этапа:

• «Подача». Вода нагревается, поступает по трубам в радиаторы и обогревает помещение;
• «Обработка». Остывшая вода из радиаторов по трубам возвращается в котел.

Особенности обустройства открытой системы отопления:

Обязательно располагайте расширительный бак выше уровня остальных приборов системы отопления;

Обратите внимание, что открыта система отопления работает без насоса, поскольку теплоносители постоянно находятся в замкнутой системе, что исключает потери.

Монтаж системы отопления настолько прост, что не требует специальных навыков.

Принцип работы открытой системы отопления

Первым делом происходит подогрев воды в котле. Затем горячая вода под напором поступает в трубы и достигает зоны низкого давления. После того, как горячая вода совершит полный водоворот и отдаст тепло, она возвращается в начальную точку – котел.

В связи с тем, что под действием высоких температур вода расширяется, необходим в системе расширительный бак. Он выполняет роль компенсатора лишнего объема воды. Бак является предметом, который запаян не герметично.

Для облегчения запуска системы отопления необходимо установить врезной кран. С его помощью из системы удаляется воздух.

Особенности обустройства открытой системы отопления

Обязательно располагайте расширительный бак выше уровня остальных приборов системы отопления;

В качестве теплоносителя выберите воду, а не антифриз;
Поскольку вода при нагревании способна испаряться, важно контролировать ее уровень в котле и вовремя пополнять запасы.

Источник: https://avtonomnaya-gazifikaciya.aystroika.info/stati/shema-otopleniya-chastnogo-doma-s-gazovym-kotlom-chema-otopleniya-chastnogo-doma-nastennym

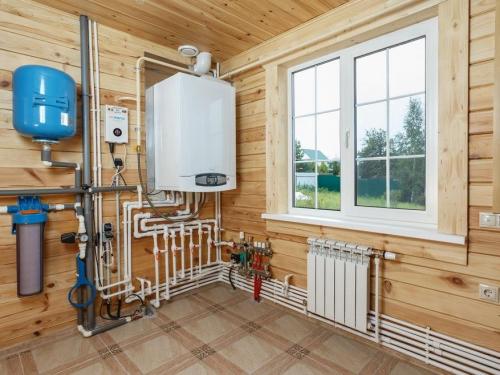

Отопление частного дома настенным газовым котлом. Что собой представляют настенные газовые котлы

Газовые навесные модели отличаются компактными размерами – от 55 до 90 см в высоту и от 40 до 45 см в ширину. Они менее универсальные, исключительно энергозависимые, но более эффективные, компактные и, на практике, согласно статистике сервисных обращений, практически столь же надежные. Кроме того, уже в заводской комплектации всех настенных котлов предусмотрены все необходимые для системы отопления узлы: циркуляционный насос, группа безопасности, набор датчиков, иногда расширительный бак и т.д. Остается лишь подключить к котлу подающую и обратную линии, а также контур санитарного водоснабжения, если котел двухконтурный.

Компактные размеры, стильный дизайн, минимум коммуникаций, которые можно спрятать в стены и коаксиальный дымоход позволяют встраивать настенные газовые котлы в стандартный кухонный шкаф.

Еще сильнее упрощает монтаж настенных моделей отсутствие необходимости в традиционном дымоходе. Чтобы избавиться от продуктов сгорания газа, устанавливают коаксиальную трубу, которую просто выводят через стену. Труба состоит из двух частей. Внутренняя служит для выброса отходов сгорания. Через наружную часть в котёл поступает воздух. Для этого используют вентилятор, поэтому такие котлы называют турбированными.

Устройство и принцип работы

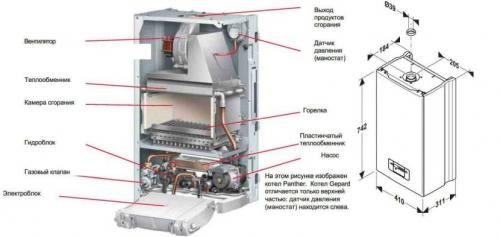

Наиболее типичное внутреннее устройство настенного газового котла на примере Protherm Пантера.

Техническое устройство может варьироваться от модели к модели, но стандартная конструкция, используемая в более, чем 70% настенников, проста и понятна: горелка, на которую подается газ разжигается электродами розжига и нагревает теплообменник над ней → первичный теплообменник отдает тепло теплоносителю, циркулирующему по контуру отопления, а вторичный теплообменник, при его наличии, санитарной воде контура ГВС → система отвода продуктов сгорания естественным или принудительным путем выводит газы из камеры сгорания через дымоход.

Источник: https://avtonomnaya-gazifikaciya.aystroika.info/stati/4-vida-shem-otopleniya-doma-gazovym-kotlom-s-prinuditelnoy-i-estestvennoy-cirkulyaciey
