Согласно нормативам, размещать газовое отопительное оборудование можно только в помещениях с хорошей вентиляцией, которые находятся:

• На первом этаже здания;
• На уровне цоколя или в подвале;
• На чердаке;
• На кухне (для установки на кухнях подходят только котлы мощностью не более 35 кВт).

В последнем случае необходимо учитывать не один норматив, а сразу два. Первый из них позволяет устанавливать агрегаты мощностью до 35 кВт, а второй – до 60 кВт. Речь в данных нормативах идет только об отопительном оборудовании – к любым другим устройствам, использующим газ, никакие требования не предъявляются.

Чтобы точно знать, какого норматива нужно придерживаться в конкретной ситуации, необходимо обратиться в местную газовую службу – именно ее сотрудники будут после установки вводить оборудование в эксплуатацию. Информацию о действующих нормах можно получить и у проектировщика – в конце концов, источник информации особого значения не имеет, важен лишь результат.

Результатом в данном случае является понимание правил установки газовых котлов. Кроме того, нужно иметь представление о том, какое помещение нужно для газового котла, чтобы его можно было установить и ввести в эксплуатацию, пройдя через этап согласования с соответствующими службами.

Размещение газового котла в частном доме в зависимости от его суммарной мощности должно осуществляться следующим образом:

• Мощность до 150 кВт – установка возможна на любом этаже, где имеется свободное отдельное помещение;
• Мощность от 150 до 350 кВт – оборудование можно устанавливать в отдельном помещении не выше первого этажа, а также в пристройках.

Если мощность оборудования превышает 350 кВт, то использовать его в частных домах запрещено.

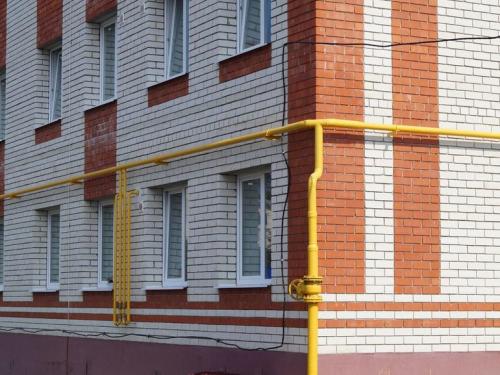

Газовая труба по фасаду дома. Топ-7 советов по монтажу газопровода на фасаде здания

Газификация дома невозможна без оформления разрешительной документации и разработки проекта, который должен соответствовать установленным стандартам. Если с баллонным газом требования еще можно обойти, то при необходимости врезки в центральную сеть сделать это почти нереально. Тем не менее разводку можно облагородить, чтобы все было не только надежно, но и красиво. Для решения этих задач пригодятся 7 советов по монтажу газопровода на фасаде здания.

Оформление документов и первые шаги

Пусть и немного, но сетевая разводка по стенам зависит от того, воздушной или подземной является основная трасса, а также от расположения иных трубных систем. Это важно не только для проведения монтажных работ, но и для осуществления профилактики и ремонта коммуникаций в дальнейшем. Все это надо иметь в виду еще на подготовительном этапе, ибо впоследствии конфигурацию системы изменить будет сложно и дорого.

Важные нюансы:

1. Для получения первоначальных документов необходимо обратиться в газовую службу . Сами бумаги, в том числе и разрешение, должны выдать не позже, чем через 10 дней (без учета выходных). Услуга эта является бесплатной.
2. Далее придется платить — за составление проекта . Разработки проектов являются типичными, но за каждую берут как за новую. На этом важнейшем этапе владелец дома и должен попытаться добиться внесения в схему желательных поправок, обговорить детали. Скорее всего, за изменение стандартной конфигурации нужно будет доплатить.
3. Оговаривая тонкости, нужно обратить внимание специалистов по проектам на желательное место ввода трубы в дом , постенную развертку сети, огибы дымоходного, вентиляционного, водопроводного и другого оборудования. Важны мельчайшие детали, вся специфика строения.

Как только проект будет согласован газовиками, можно приступать к самим монтажным работам. Доверить их лучше официальной службе, чем частным специализированным организациям.

Специфика прокладки и дизайна

Основы будущего дизайна следует закладывать во время самого монтажа системы либо же вести его параллельно главным работам.

При этом следует помнить, что ошибочные технические решения в дальнейшем могут отразиться на вопросах безопасности, не говоря уже о качестве функционирования самой системы.

Нужно знать:

1. Чтобы заранее спрятать настенные трубы, можно попросить специалистов закрыть их пластиковыми или металлизированными коробами. Никелированные или оцинкованные покрытия являются более надежными, зато среди пластиковых можно выбрать панели почти любого цвета. Нужно, конечно, понимать, что впоследствии краска будет выгорать.
2. Помимо пластиковых или металлических, можно использовать и деревянные короба. Но устанавливать их придется, скорее всего, самостоятельно, и уже после завершения монтажа системы. В этом случае пригодится такая хитрость — красить составные деревянные части нужно до их соединения наверху. Иначе работа многократно усложнится.
3. Считается, что фасадную разводку нужно в обязательном порядке защитить от внешнего механического воздействия и неблагоприятного влияния внешней среды. Делают это с помощью теплоизоляции. Впрочем, этим правилом часто (и небезосновательно) пренебрегают. Дело в том, что такая конструкция крайне негативно влияет на внешний облик здания. Это еще один аргумент в пользу коробов. При их использовании утеплитель может и не понадобиться, также его можно будет спрятать внутри.
4. Сразу можно облагородить и место входного отверстия системы в дом. Сама труба здесь должна быть защищена от давления стен, поэтому ее прокладывают через отрезок большего диаметра. Внешний выход стоит закрыть по окружности металлической, пластиковой или деревянной фигурной вставкой.

А также необходимо учитывать, что под окнами технически недопустимо использование резьбовых соединений. Они, кстати, будут бросаться в глаза. В дальнейшем почти всю систему можно будет декорировать с помощью плюща.

Это эффективно и не запрещено.

Требования к помещению для подключения газа в частном доме. Котлы в жилых помещениях загородных коттеджей

В доме площадью менее 350 кв.м для отопления можно установить котел мощностью до 50 кВт, для него строить отдельную котельную строго не требуется.

Площадь для оборудования котельной в жилом помещении в частном доме:

допускается на кухне, если ее площадь не менее 7 м2 при общем объеме помещения – 21 м3;

допускается располагать на первом этаже, цокольном этаже, а также в подвале (при соблюдении требований по вентиляции и остеклению).

Для установки газооборудования до 50 кВт внутри дома необходимо иметь достаточно места. Минимальный объем объекта должен составлять от 15 м3.

При размещении вдоль стены всей необходимой системы оборудование, по площади занимает больше 3 метров в длину и около 1,7 метра в ширину. Система отопления включает в себя: котел, насосы, бойлер, смеситель, коллектор, расширительный бак. Для эстетического обустройства можно использовать специальный шкаф размерами 1х1,5 метра. Главное, чтобы все элементы системы были доступны для планового ТО и ремонта.

Пространство рядом с системой газооборудования котла должно быть таким, чтобы оставаться доступным даже при открытых дверях и окнах. Рядом может размещаться бытовое оборудование, например, стиральная машина.

Также нужны в помещении не только окно и дверь, но и дымоход и вентканал.

Для обеспечения хорошей тяги вентканал нужно выводить на крышу, желательно рядом с дымоходом, поэтому рекомендуется заказывать установку вентиляции и дымохода «под ключ».

Размещение котельной установки в кладовой или в коридоре имеет аналогичные требования, что и к другим внутренним помещениям. Если помещение соответствует своей площадью и объемом разрешенным критериям, можно без проблем разместить газовый котел.

Источник: https://avtonomnaya-gazifikaciya.aystroika.info/novosti/tehusloviya-na-podklyuchenie-gaza-prilozhenie-tehnicheskie-usloviya-na-podklyuchenie

Прокладка газовой трубы по стене дома. Методы крепления газовой трубы к стене

Крепление газовой трубы к стене дома — это важный этап монтажа системы газоснабжения. Для обеспечения безопасности и надежности газовой инфраструктуры необходимо правильно выбрать и установить крепежные элементы.

Существует несколько способов крепления газовой трубы к стене в зависимости от ее конструкции и материала. Один из наиболее распространенных методов — использование специальных крепежных скоб. Они обеспечивают надежную фиксацию трубы и позволяют ей не провисать. Крепежные скобы монтируются с помощью саморезов или анкерных болтов к стене дома.

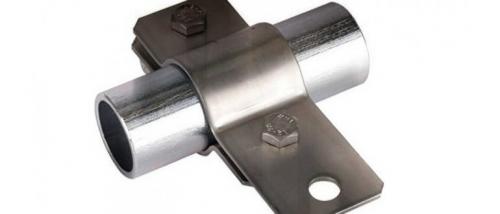

Еще одним способом крепления газовой трубы к стене является использование металлических подвесов. Это специальные элементы, которые крепятся к стене и поддерживают трубу сверху. Металлические подвесы имеют высокую прочность и долговечность, что обеспечивает надежную фиксацию и защиту газовой трубы.

Кроме того, существуют специальные каналы для крепления газовой трубы. Это металлические или пластиковые короба, которые устанавливаются на стену и вмещают в себя трубу. Каналы обеспечивают хорошую защиту трубы от повреждений, а также позволяют удобно провести монтажные работы.

Выбор способа крепления газовой трубы к стене дома зависит от множества факторов, включая тип трубы, материал стены и особенности монтажа. Важно учесть все эти факторы и выбрать оптимальный вариант крепежа, чтобы обеспечить безопасность и надежность газовой инфраструктуры дома.

Правила прокладки газовых труб в частном доме. Правила расположения труб на участке

Прокладка газовых систем по земельному участку может производиться:

• в земле. Внутренний газопровод позволяет сохранить полезное пространство участка и «спрятать» основные коммуникации;
• по поверхности. Наружный трубопровод обойдется дешевле, но проходящие по участку трубы ограничивают пространство.

При строительстве любого вида трубопровода требуется соблюдать правила прокладки труб, которые установлены СНИП 42-01-2002.

Ограничения при прокладке труб

На каком расстоянии от газовой трубы должен располагаться фундамент дома? Расстояние от дома до трубопроводной магистрали зависит от параметров коммуникационной системы, в частности давления:

1. магистраль с низким давлением (не более 0,05 кгс/см²), что характерно для трубопроводов, подающих топливо частным потребителям, должна располагаться минимум в 2 м;
2. трубопровод со средними показателями давления (от 0,05 кгс/см² до 3,0 кгс/см²), используемый для прокладки центральных систем, можно расположить на расстоянии в 4 м;
3. трубопроводная система высокого давления (до 6,0 кгс/см²), обеспечивающая газом предприятия и хозяйственные комплексы, может проходить только на дистанции 7 м и более.

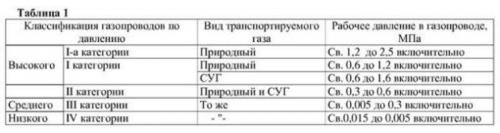

Разновидности газопроводов по давлению

Наружный трубопровод не может проходить:

• на расстоянии меньше 50 см от оконных и дверных проемов;
• на расстоянии меньше 20 см до крыши помещения;

Расстояния до иных коммуникаций (водопровода, канализации и так далее) представлены в следующей таблице.

Расположение разовых труб относительно иных коммуникаций

Охранная зона газопровода

Помимо правил расположения труб при прокладке газопровода следует учитывать и наличие охранной зоны.

Под охранной зоной газопроводной системы подразумевается расстояние между коммуникационной трубой и двумя условными линиями, проходящими параллельно с одной и другой стороны.

В зависимости от давления в газоснабжающей магистрали размер охранной зоны составляет:

• для трубопроводов низкого давления – 2 м;
• для магистралей со средним значением давления – 4 м;
• для труб с высоким давлением – 7 м.

Особая зона газоснабжающей системы может быть увеличена:

• для трубопроводов, изготовленных из полиэтиленовых труб (до 3 м);
• для магистралей, проложенных в условиях вечной мерзлоты (до 10 м);
• для систем, проложенных под водой (до 100 м);
• для трасс, проложенных в лесополосе (до 3 м).

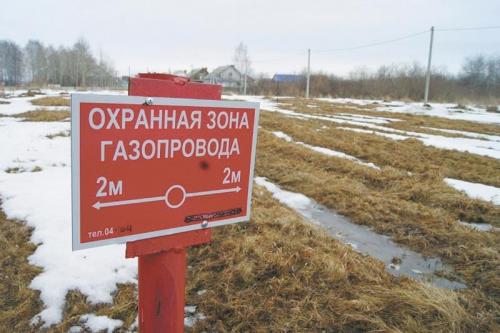

Размер охранной зоны указывается на информационной табличке, установленной на трубопроводе.

Наличие и размер охранной зоны

В пределах охранной зоны запрещается:

1. строительство любых сооружений;
2. обустройство выгребных ям;
3. обустройство мест для хранения токсичных и химически активных соединений;
4. установка заборов и иных ограждений. Минимальное расстояние от забора определяется размерами охранной территории;
5. разжигать огонь;
6. обрабатывать почву на глубину свыше 30 см (для подземных коммуникаций).

Расстояние газовой трубы от стены дома. Расположение труб совмещенного дымохода и колонки

В некоторых случаях к одному дымоходу подключают сразу два устройства. Это допустимо документами о строительных нормах: говорится, что к одному дымоотводу можно подключать до двух нагревательных или газовых устройств при условии, что рядом не лежит коаксиальный электрокабель. Главное при этом, чтобы дымоход не был личным, поскольку самостоятельное устройство вертикальных дымоотводов от трубы запрещено.

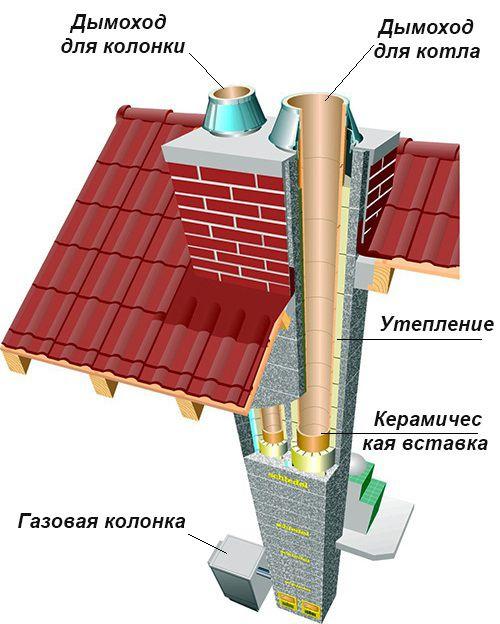

Расположение труб совмещенного дымохода и колонки

А если оно делается после получения разрешения от жилищного управления, то обязательно выход дымоотвода ставится на большом расстоянии от решетки вентиляции и в обязательном порядке ниже его. В таком случае в вентиляционное отверстие не попадают отходы горения и не загрязняют воздух.

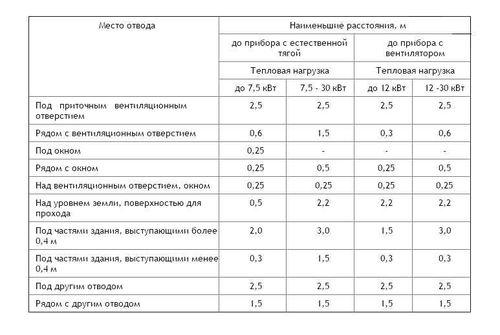

Дымоотвод устанавливается:

• оптимально – на глухой стене, если таковой обладает дом;
• в случае отсутствия глухой стены – на высоте от 2 метров от уровня земли;
• на расстоянии не менее 0,5 м от вентиляционных, дверных и оконных проемов;
• на высоте не менее 1 м от оконного проема (вниз);
• на высоте не менее 0,5 м над окном или дверным проемом, которым обладает дом.

При соблюдении данных норм можно переходить непосредственно к внутреннему устройству. Внутри одного канала для отвода дыма могут выходить не более двух труб от разных устройств, что можно заметить по фото. В случае с отведением продуктов газового горения следует делать расстояние от 75 см между трубами. Это минимальное значение расстояния, которое позволяет избежать комплексного взрыва или нагревания. Нормальное расположение можно увидеть на фото.

Установка дымоотвода

Газовые трубы внутри колонки также подлежат нормативам. Если для подвода газа и отвода продукта горения создан короб или же приобретена колонка, где уже предустановлены все транспортирующие газовые трубы, нужно учитывать внутреннее расстояние между элементами. Так, от одной трубы до другой должно быть не менее 400 мм, то есть 40 см.

Важно также уточнить совместную установку дымоотвода, колонки и отдельных газовых труб. Расстояние между газовой трубой и дымоходом должно быть не менее 80 м по вертикали, а между газовой колонкой и газовой трубой всегда сохраняется минимум 50 см.

Обратите внимание: Если вы волнуетесь о возможном изменении нормативов, забыли некоторые цифры или просто сомневаетесь в выше- и нижеизложенной информации, обратитесь к местному управлению по жилищному устройству или в службу газа. По телефону или при личном визите сотрудники будут готовы предоставить необходимую монтажную информацию про расстояния между трубами, а также как полностью оснастить новый дом газовым оборудованием.

Источник: https://avtonomnaya-gazifikaciya.aystroika.info/stati/rasstoyanie-ot-gazovoy-truby-do-stroeniya-ili-doma-prilozhenie-v-rekomenduemoe-minimalnye

Газовая труба рядом с трубой отопления. можно ли под газовой трубой установить радиатор отопления и какое должно быть расстояние между ними

Расстояние между трубами газовой сети и магистрали водопровода, теплосети, канализации по вертикали должно быть не менее 0,15 м, а между газопроводами и электрическими и телефонными кабелями — не менее 0,5 м.

Откуда такие нормативы? До сих пор расстояние внутренних газопроводов никогда не нормировалось от отопления.

не менее 1м по вертикали и 0,5 погоризонтали

Ради Бога. Сколько угодно! Хоть под, хоть над, хоть рядом. Потому, газ, даже если его поливать кипятком ну никак не бабахнет! ) Более того, кипяток как раз пожар быстрее гасит!

Порядки температур разные. Метан воспламеняется при температуре около 600, пропан 500 Цельсия (при атмосферном давлении) . Весьма сумнительно, что Вы радиатор до такой температуры разогреете! )

По Федеральному Закону от 15.07.08 » Технический регламент о безопасности домового газового оборудования» и Своду правил СП 62.13330.2011 «Основные требования к прокладке газопроводов» которыми регламентированы минимальные расстояния (от поверхности трубы) между газопроводом, электрическим оборудованием и инженерными внутридомовыми коммуникациями: — при прокладке инженерных коммуникаций (водопровод, канализация и другие трубопроводы) при пересечении — не менее 20 мм, а при параллельной прокладке расстояние до них принимают по месту, обеспечивая возможность монтажа, безопасной эксплуатации и ремонта труб, не менее 50мм Таким образом, механического контакта между трубой газопровода и системой отопления не должно быть.

Нормативов не знаю, но радиатор отопления не может нагреть газ в трубе до температуры близкой к возгоранию. В общем, не беспокойтесь, от нагретых до 100 кастрюлек, на кухне газ не взрывается. Единственное, не кладите трубу прямо на отопление — у нас иногда заземляют электроприборы на батарею.

Разводка газовых труб в частном доме. Бумажная волокита и выбор оборудования

Но прежде чем вы столкнетесь с монтажом, вам необходимо будет побегать по разным инстанциям и собрать пакет документов. Приготовьте паспорт, правоустанавливающую документацию на земельный участок и находящееся на нем строение. Еще вам нужно написать и подать в газовую службу заявление, в котором вы изъявляете желание газифицировать дом . После этого получите бланк технических условий, он заполняется разработчиками. И только тогда можно приступать к составлению проекта.

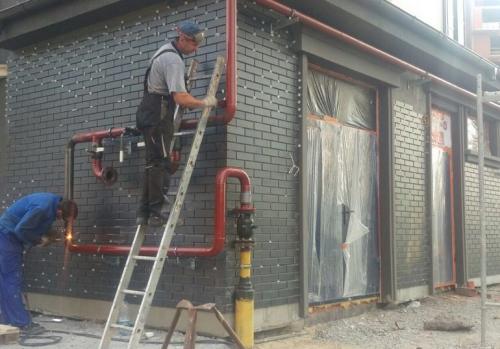

На фото – газификация частного дома

Вам необходимо будет заключить следующие договоры:

• о проведении работ и составлении технической документации;
• о газификации и установке соответствующего оборудования;
• акт ввода газового оборудования в эксплуатацию;
• на поставку и оплату природного газа.

В некоторых случаях, если вы не отважились на автономное газоснабжение , приходится протягивать трубы через участки соседей, и тогда вам понадобится от них письменное разрешение. Необходимо, чтобы к вам приехали специалисты и обследовали дымоход в доме, в завершение они обязаны выдать акт. Еще придется посетить и местное архитектурно-планировочное управление. Глава этой организации также обязан выдать разрешение на газификацию участка.

Уже было сказано, что абсолютно все материалы, особенно трубы, краны, шланги, должны иметь соответствующие сертификаты. Без наличия подобной документации вводить в эксплуатацию все эти элементы нельзя. Голубое топливо протекает по трубам диаметром в 150 мм и толщиной стенок 5 мм. В основном выбираются элементы из малоуглеродистой или низколегированной стали. В принципе, можно использовать как бесшовные, так и сварные конструкции. Естественно, газовая магистраль собирается из достаточно большого количества труб. Соединяются они газовой сваркой. К качеству электродов также предъявляются весьма серьезные требования и пренебрегать ими нельзя.

Фото газовой магистрали частного дома

Но на этом список необходимых материалов не заканчивается, еще понадобятся и ряд мелких деталей – тройники, крестовины, муфты, переходники, угольники и заглушки. Они обычно производятся из чугуна либо стали. Чтобы хорошо зафиксировать все резьбовые элементы, следует правильно подобрать инструмент. Например, максимальное сцепление с деталью обеспечивают ключи с насечками и параллельно расположенными губками. Стоит ли упоминать о котле, колонке, печке и ином оборудование.

Не нужно затягивать и с установкой счетчика, ведь как показывает практика, он значительно сократит ваши расходы.
