Автономное отопление своими руками. Цена топлива и его характеристики

Автономное отопление своими руками. Цена топлива и его характеристики

Для обогрева помещения не важна сама конструкция, будь самая большая магистраль или минимизированная установка, при которой можно проводить отопление без котлов, батарей и труб, поменяются различные виды топлива: газообразное, твердое или жидкое.

И стоит отметить, что выбор традиционных топливных материалов не всегда будет экономически выгодным и удобным для пользователя.

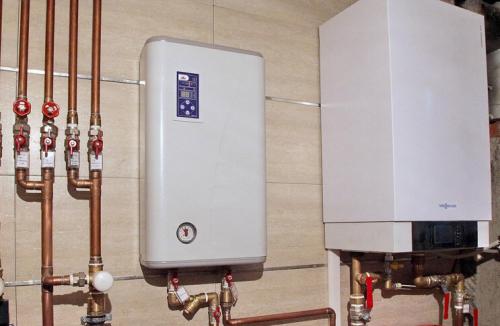

• Электричество применять проще всего, однако такой способ является самым дорогим.
• Если говорить об употреблении газа, то это обойдется в разы дешевле, однако не стоит забывать, что газ, подающийся от магистрали и сжиженный газ в баллонах – принципиально разные. В общей газовой магистрали потребляется метан, а баллоны наполняют смесью пропана с бутаном, которая стоит в 5 раз дороже.
• Применение солярки в качестве топлива тоже нельзя назвать дешевым удовольствием. Помимо этого данный вид топлива при сгорании неприятно пахнет, поэтому не каждому подойдет, хоть по своим характеристикам вполне способен заменить централизовано подводимые виды топлива.
• Печное отопление с применением угля может обогреть помещение без труб, батарей и котлов, при этом стоит в 3 раза дешевле солярки.
• Торф также идеальное решение для печного обогрева, но спрессованные брикеты торфа стоят в полтора раза дороже угля и являются экономически не выгодным выбором.
• Самым дешевым выбором топлива для печной системы станет дровяное. Хоть они и стоят не дорого, но нужно учесть что дрова довольно быстро перегорают (быстрее чем уголь) и не всегда есть возможность поддерживать огонь. Поэтому рекомендуется начинать розжиг дровами, а потом добавлять уголь. Такой комбинированный метод отопления является недорогим и очень эффективным.
• Еще одним эффективным способом является (который идеально подходит для котлов с автоматической загрузкой топлива и ее подачей по необходимости) – пеллеты. Это спрессованные гранулы, состоящие из отходов древесины.

Электрокотел в гараж своими руками. Индуктивный

Разберемся, как сделать правильно электрический котел и на основе этого выберем подходящий принцип работы и составим для себя пошаговую инструкцию сборки. Сегодня можно найти схемы для производства котла практически любой сложности.

Чтобы сделать простой индуктивный аппарат, нам нужно приобрести сварочное устройство. Его мощность подбирают в зависимости от нагрузки на будущий котел. Также нам нужна будет стальная проволока, пластиковая труба и набор инструментов.

Корпусом будет служить полуметровый кусок пластиковой трубы. Чтобы сделать нагревательные элементы, кусачками режем стальную проволоку на отрезки, длиной 5 см. С одной стороны трубки ставим сетку и засыпаем порезанную проволоку внутрь. С другой стороны также закрывает трубку сеткой, чтобы проволока не высыпалась. С двух сторон врезаются патрубки для последующего подключения к отопительной системе.

На трубу аккуратно наматываем проволоку, чтобы получилось не менее 90 витков. Ее концы подключаются к сварочному аппарату. Сверху витки изолируются. Такого устройства в паре с радиатором вполне хватит для обогрева одной комнаты или для гаража.

Чтобы самому сделать более мощный индукционный котел из сварочника, нужно в качестве основы взять металлическая труба, заизолировать ее поверхность и сверху намотать витки проволоки. Нагревательным элементом здесь послужит стержень или трубка меньшего диаметра. Включать в сеть такой аппарат можно только при наличии внутри воды, так как он очень быстро нагревается.

Двухтрубная система отопления частного дома своими руками. Горизонтальные системы

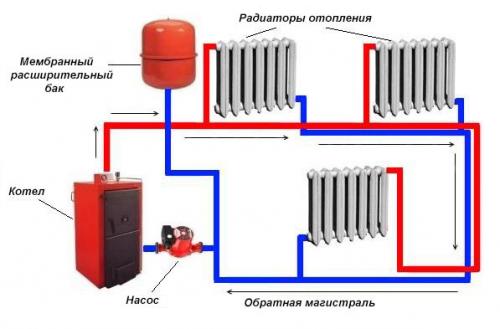

Это замкнутая двухтрубная система, в которой вместо вертикальных стояков проложены горизонтальные ветви, а к ним присоединяется определенное число отопительных приборов. Как и в предыдущем случае, ветви могут иметь верхнюю, нижнюю и комбинированную разводку, только теперь это происходит в пределах одного этажа, как показано на схемах:

Как видно на рисунке, система с верхней разводкой требует прокладки труб под потолком помещений либо на чердаке и в интерьер будет вписываться с трудом, не говоря уже о расходе материалов. По этим причинам схема применяется нечасто, например, для обогрева подвальных помещений либо в случае, когда котельная находится на кровле здания. Но если правильно подобран циркуляционный насос и произведена настройка системы, то и с крышной котельной трубы лучше пустить понизу, с этим согласится любой домовладелец.

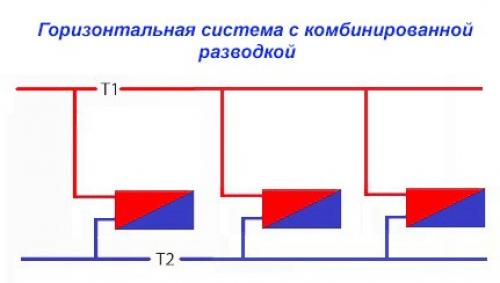

Комбинированная разводка незаменима тогда, когда нужно смонтировать двухтрубную гравитационную систему, где теплоноситель движется естественным образом за счет конвекции. Подобные схемы до сих пор актуальны в районах с ненадежным электроснабжением и в домах малой площади и этажности. Ее недостатки в том, что через все комнаты проходит множество труб большого диаметра, спрятать их весьма затруднительно. Плюс высокая материалоемкость проекта.

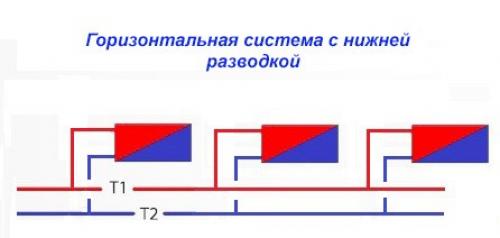

Ну и наконец, горизонтальная система с нижней разводкой. Неслучайно она наиболее популярна, ведь схема сочетает в себе массу достоинств и почти не имеет недостатков. Подводки к радиаторам короткие, трубы всегда можно спрятать за декоративным экраном или замонолитить в стяжку пола. При этом расход материалов приемлем, а с точки зрения эффективности работы трудно подыскать вариант лучше. Особенно когда применяется более совершенная попутная система, продемонстрированная ниже на схеме:

Ее главное преимущество заключается в том, что вода в подающем и обратном трубопроводе проходит одинаковое расстояние и течет в одном направлении. Поэтому гидравлически это самая стабильная и надежная схема при условии, что все расчеты проведены правильно и учтены особенности монтажа. Кстати говоря, нюансы систем с попутным движением теплоносителя состоят в сложности устройства кольцевых контуров. Зачастую трубами надо пересекать дверные проемы и другие препятствия, из-за чего стоимость проекта может вырасти.

Вывод.  Для частного дома оптимальным вариантом является двухтрубная горизонтальная система отопления с нижней разводкой, но только совместно с искусственной циркуляцией теплоносителя. Если же требуется обеспечить энергонезависимую работу теплового оборудования и сетей, то рекомендуется взять одну из комбинированных самотечных систем – горизонтальную или вертикальную. Последняя будет уместна в доме с двумя этажами.

Электрокотел своими руками. Электрокотел от А до Я

Прежде чем разобраться, как самому смонтировать и ввести в эксплуатацию электрокотел для отопления, следует выяснить, что же собой представляет данный прибор. Если говорить коротко, то это металлическая емкость, внутрь которой помещен электронагревательный элемент.

Отметим, что форма котла может быть любой, на ваше усмотрение, а его мощность варьируется от 220 В до 380 В.  Первая разновидность чаще применяется в жилых помещениях, в то время как котел на 380 В может обогреть значительную площадь — а это значит, что его целесообразно ставить, как часть отопительной системы в коммерческой недвижимости.

Когда речь идет о самодельном котле для отопления, то подразумеваются две разновидности такого агрегата. Электрокотел может быть ТЭНовым или электродным. Обратите внимание, что функциональность и качество работы самодельного отопительного прибора не будут уступать фабричным аналогам.

Возможно, вы слышали об индукционных электрокотлах, которые прогревают теплоноситель, пользуясь магнитным полем. Изготовить эту разновидность отопительного прибора  самому не представляется возможным.

Важно: какую бы разновидность электрокотлов вы ни решили изготовить в домашних условиях, крайне важно позаботиться о наличии заземления. В противном случае, вы и ваши домочадцы рискуете получить серьезный удар током. Если вы не уверены в своих практических навыках и уровне подготовки, лучше не браться за изготовление котла отопления самостоятельно. Любая ошибка при сборке и монтаже данного агрегата чревата тем, что вы получите неисправный прибор и спровоцируете возгорание проводки.

Электрорадиатор своими руками. Принцип работы самодельного обогревателя из греющего кабеля

В общих чертах самодельный обогреватель будет работать точно так, как и любое другое подобное устройство: включили в розетку – начался обогрев, выключили из электросети – устройство остыло.

Если глубже вдаваться в подробности, то здесь нужно разобраться с работой самого греющего кабеля, узнать его разновидности, технологию монтажа. Работает он по принципу ТЭНа: преобразует электрическую энергию в тепловую. Однако устройство здесь совсем другое.

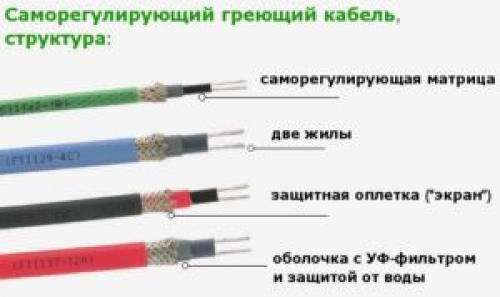

Греющий кабель состоит из внутренней нагревательной жилы и защитных оболочек

В общих чертах кабель состоит из трех элементов:

1. Греющая одна или две жилы расположены внутри. Материалом ее изготовления выступает специальный сплав металлов, обладающий определенным сопротивлением, что зависит от модели изделия.
2. Заключена греющая жила внутрь защитной оболочки, а сверху идет экран. Он тоже бывает разный, что зависит от модели. Например, экран бывает из сплошного слоя алюминия или сетчатой оплетки медной проволоки.
3. Основная оболочка выполнена из поливинилхлорида. Она защищает внутренние элементы от влаги, контакта с обогреваемой поверхностью, например, водопроводными трубами.

Важно! Греющий кабель от обычного ТЭНа отличается гибкостью. Его можно намотать вокруг трубы, сделать змейку, придать другую форму, но без резких перегибов.

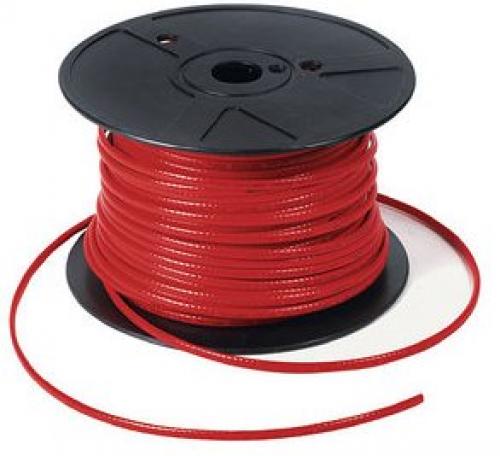

Внешне кабельный нагреватель похож на намотанный в бухту обычный провод

Гибкость позволяет создать даже обогреватель из греющего кабеля и керамической плитки, намотав его на элемент отделочного материала слоями. Однако не каждый вид нагревателя подойдет для такой самоделки. Существуют кабели, которые можно и нельзя резать на короткие куски. От этого зависит размер каркаса обогревателя. Например, 10 м провода, который нельзя укоротить, невозможно намотать на маленькую керамическую плитку. Здесь для обогревателя потребуется большое основание.

Греющие кабели разделяются на два основных вида: резистивные и саморегулирующиеся. Самым дешевым является первый вид. Предназначен он для обогрева трубопровода сечением до 40 мм, широко используется при обустройстве электрического теплого пола. Греющий резистивный провод можно укладывать спиралью, змейкой, ленточным методом, но без резких перегибов. Нельзя сильно натягивать. Особенностью изделия является постоянный нагрев на всем протяжении, пока подается ток. Для таких систем оптимально наличие датчиков. Они реагируют на температуру, управляют включением и отключением, чтобы избежать перегрева.

Греющие резистивные кабели бывают трех видов:

1. У одножильного кабеля внутри только одна греющая жила. Она покрыта внутренней изоляцией, следующим слоем идет медная оплетка и наружная изоляция. Допускается максимальный нагрев до температуры + 65^оС. Резать на куски нельзя, так как с уменьшением длины увеличивается сопротивление. Следовательно, усиливается нагрев, начинает плавиться изоляция. Для самодельного обогревателя не лучший выбор. Придется наматывать всю длину, например 10 или 15 м, предусмотренных заводом изготовителем. Обогреватель получится огромных размеров.


   Одножильный греющий провод нельзя резать кусками

2. Греющий двухжильный провод устроен по аналогичной схеме. Отличие только в том, что есть две нагревательные жилы, каждая из которых имеет свой изоляционный слой. Поверху проходит третья оголенная дренажная жила. Все элементы оплетены алюминиевым экраном, покрыты внешней изоляцией. На куски аналогично резать нельзя.


   От одножильного собрата двухжильный греющий провод отличается только количеством жил

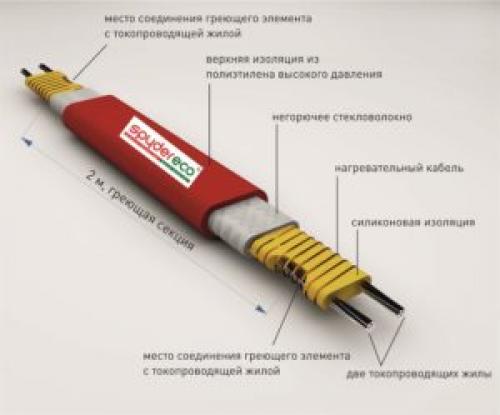

3. Зональный резистивный провод внутри имеет две изолированные токопроводящие жилы. Поверх изоляции намотана греющая спираль. Чрез каждые 2 м она соединяется с токоведущими жилами. В этом месте можно делать надрез. Двухметровый кусок идеально подойдет для небольшого обогревателя.

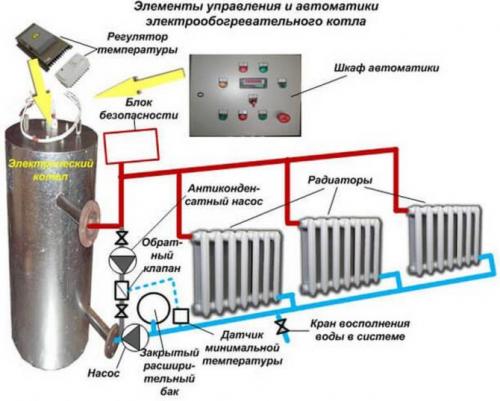

Отопление от электрокотла своими руками. Порядок сборки котла с ТЭНами своими реками

Перед тем, как сделать электрический котел своими руками, стоит позаботиться о наличии надежной линии электропитания. К обычным сетям с напряжением в 220 V и частотой в 50 Гц можно подключать лишь оборудование мощностью не более 6 кВт. Если требуется более мощный котел, для него нужно сделать трехфазную разводку и отдельный ввод.

Итак, начинаем сборку самодельного электрического котла отопления из трубы сечением 159 мм с толщиной стенки в 10 мм. Эта труба послужит корпусом котла. Для него понадобится либо изготовленная в заводских условиях полусфера сечением 159 мм и толщиной 10 мм, либо листовой металл с толщиной от 8 мм аналогичного сечения.

Свод котла, в который впоследствии будут врезаны нагревательные элементы, можно изготовить из швеллера толщиной 8 мм.

В купол котла врезаем муфту сечением ¾ дюйма. В эту муфту мы будем вкручивать сливной вентиль. Кроме того, понадобится 2 патрубка сечением 1 дюйм для притока и обратки. Резьбу на патрубках можно делать как внутреннюю, так и внешнюю. Все зависит от того, с какой вам удобнее работать.

Для сброса излишнего давления нужно подготовить патрубок под врезку перепускного канала. Также вам понадобится 3 переходника, в каждый из которых будет вкручен ТЭН для электрокотла. Еще один переходник нужен будет для термодатчика. Кроме того, понадобятся держатели для автоматики.

Обратите внимание, что резьбу на патрубках и переходниках желательно нарезать сразу.

Подготовленные патрубки с резьбой, такой же, как и на ТЭНах, нужно сразу вкрутить в переходники. Это нужно, чтобы резьба во время приваривания к своду не повредилась. Для разметки мест врезки нагревательных элементов внешний диаметр трубы нужно разбить на 6 равных секторов по размеру радиуса. Затем чертим три одинаковых сектора строго под углом 120°.

На следующем этапе приступаем к резке. Закончив с разметкой, с помощью плазменного резака вырезаем отверстия под патрубки для ТЭНов. Их резку следует выполнять только по внешнему контуру. Со всеми остальными патрубками это не имеет принципиального значения.

Отопление частного дома своими руками из полипропилена ленинградка. Система отопления ленинградка: как она выглядит со стороны

Если отвечать на вопрос, что такое система отопления ленинградка, то можно сказать так – это однотрубная система отопления, в которой нет ни подачи теплоносителя, ни обратки. Его ток осуществляется по замкнутому в «кольцо» контуру, на который устанавливаются отдельные отопительные приборы – благодаря этому отопление частного дома ленинградка своими руками собирается очень просто. Подключаете к котлу магистраль (например, к подаче), тянете ее по всей комнате, попутно устанавливая батареи, и возвращаете назад к котлу, подключая к его обратному патрубку.

Следует понимать, что и обратка и подача батареи врезаются в одну и ту же трубу – именно этот момент обуславливает все достоинства и недостатки системы в целом. Об этом мы поговорим немного позже, а пока вернемся к конструктивным особенностям системы – их не очень много.

Система отопления ленинградка в частном доме может быть собрана различными способами – в некотором роде ее можно даже классифицировать по нескольким признакам.

• С цельной или разорванной в районе батарей магистралью. Попросту говоря, с перемычкой или без нее. Что дает наличие этой перемычки? Правильное распределение потока теплоносителя и возможность регулировки как отдельно взятых батарей, так и системы в целом. Устанавливая в магистраль (между подводками к батареям) кусок трубы меньшего диаметра, вы разделяете поток на две части, одна из которых движется дальше по магистрали, а вторая проходит через батарею. Теперь, установив на подводках к батареям краны, вы получаете возможность уменьшать или увеличивать ток второго потока, что очень важно для такой системы – уменьшая количество теплоносителя, проходящего через батарею, вы оставляете больше тепловой энергии для следующих в цепи отопительных приборов. По сути, с помощью регулировки этих кранов можно добиться равномерной работы всех батарей, чего невозможно сделать при разорванной системе отопления ленинградка. Она годится разве что для небольших домов, с количеством батарей не более десятка – по аналогии можно понять, что теплоноситель в таких системах отопления движется последовательно через каждый отдельно взятый прибор отопления, теряя с каждым шагом все больше и больше тепла. Последним достается его очень мало.
