Монтаж газопровода в частном доме. Особенности монтажа газопровода

Монтаж газопровода в частном доме. Особенности монтажа газопровода

Заниматься выполнением работ по монтажу газопровода имеют право только специалисты в этой области. Для обеспечения газом частного дома или для ремонта газовых коммуникаций необходимо выбрать профессионалов.

Монтаж труб осуществляется в соответствии с нормами СНиП 2,04,08–87. Этот документ регламентирует все действия, расстояния и размеры монтируемых коммуникаций.

Нормы по установке газопровода

Газопровод – это одна из самых важных частей дома. Благодаря ему в помещении появляется отопление, с помощью газовых приборов можно приготовить пищу и нагреть воду для ГВС. Но при неправильном использовании газ может стать серьезной проблемой, приводящей к трагедии. Во избежание этого были придуманы нормы, используемые при монтаже газопровода. Они обеспечивают безопасность и корректную работу приборов.

Основные правила:

• Не допускается пересечение газовой магистрали и оконных проемов, дверей и вентиляций.
• Расстояние от трубы до электрического щитка должно составлять минимум полметра.
• Между газовой системой и электрическими коммуникациями должно быть минимум 25 см.
• Газопровод должен находиться на высоте 220 мм от пола, в помещениях с наклонным потолком это расстояние составляет 200 мм.
• К газовому оборудованию можно подвести гибкий шланг диаметром 10 мм.
• Водонагревательные колонки не могут быть установлены в ванной комнате.
• Повышенная влажность создает обратную тягу, из-за которой помещение наполняется угарным газом и может стать причиной отравления.
• Следует выдерживать расстояние между плитой и трубой, оно должно превышать 80 см.
• После приборов учета должен начинаться уклон трубы 3%.
• Прибор учета должен располагаться на высоте 1600 мм от пола.
• Счетчик должен располагаться на расстоянии 80 см от отопительного оборудования или плиты.
• Для монтажа газопровода в стене необходимо сделать отдельное от вентиляции отверстие в стене.
• Необходимо обеспечить доступ к коммуникациям. Можно поместить их в короб, но он должен оснащаться крышкой для доступа.

Правила прокладки газопровода в частном секторе. Прокладка внешнего трубопровода

При выборе монтажной организации сначала надо удостовериться, что у компании есть лицензия на выполнение работ, которые связаны с подачей газа.

Как уже было отмечено, все элементы системы обязаны быть высококачественными. Для проведения монтажных работ используют трубы, изготовленные из малоуглеродистой или низколегированной стали. Минимальная толщина их стенок — 5 мм, диаметр — 150 мм. Собирают газовый трубопровод с помощью сварочного аппарата. Тем, где будут находиться элементы запорной арматуры, делают резьбовые соединения.

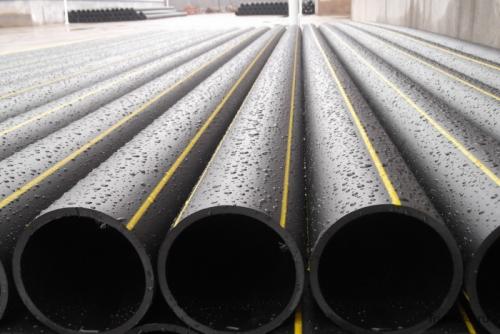

Вторые потенциальные материалы — полиэтиленовые трубы (ПНД), предназначенные для газопроводов. Эти изделия лишены недостатков металла, они легче и значительно проще в монтаже. Однако такой трубопровод используется только при подземной прокладке: металлические трубы — обязательное условие для ввода в дом и для системы внутри здания.

Прокладка трубопровода может быть наземной и подземной. Последний метод монтажа обходится значительно дороже (примерно на 60%). Несмотря на этот минус, он более востребован из-за максимальной безопасности данного способа. «Участок на участке» в этом случае будет надежно защищен от механических воздействий.

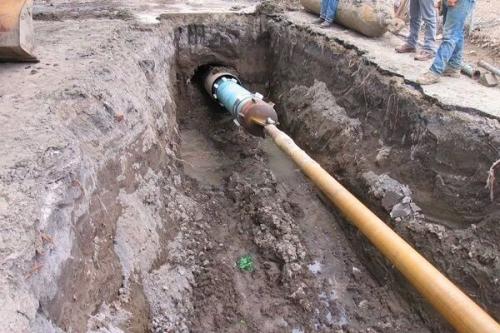

Если на газопровод предполагается серьезная нагрузка (дорога, автостоянка, въезд в гараж), то под этой территорией трубы укладывают в футляр. Его длина должна быть на 1500 мм, больше ширины трассы или площадки, причем с каждой из сторон.

Наземная прокладка всегда выполняется металлическими трубами. Ее выбирают в том случае, если на участке высокая коррозионная активность грунта. Однако если рядом располагаются линии электропередач, то оптимальным вариантом будет подземный монтаж.

Если иного варианта нет, то допускается и комбинация методов: пример — подземная прокладка под дорогой или стоянкой, надземный способ — на остальной территории участка.

Охранная зона газопровода в частном секторе. Строительство в охранной зоне газопровода

Подборка наиболее важных документов по запросу Строительство в охранной зоне газопровода (нормативно–правовые акты, формы, статьи, консультации экспертов и многое другое).

• Газ:

• Ещё…

Судебная практика : Строительство в охранной зоне газопровода

Открыть документ в вашей системе КонсультантПлюс:
Подборка судебных решений за 2022 год: Статья 388 "Налогоплательщики" главы 31 "Земельный налог" НК РФ
(Юридическая компания "TAXOLOGY") Суды пришли к выводу о наличии у предпринимателя обязанности уплачивать земельный налог в отношении принадлежащего ему на праве собственности земельного участка, несмотря на то, что из-за установленной охранной зоны подземного газопровода он лишен возможности использовать участок для извлечения дохода (строительства производственного объекта), так как невозможность в полной мере использовать земельный участок в соответствии с видом его разрешенного использования не является обстоятельством, освобождающим от исполнения обязанности по уплате земельного налога. Налогоплательщик оспорил конституционность п. 1 ст. 388 НК РФ, как возлагающую на собственника участка обязанность уплачивать земельный налог при невозможности использования участка. КС РФ отказал в принятии жалобы к рассмотрению. КС РФ указал, что ограничения в использовании земельного участка, как правило, отражаются на его рыночной стоимости, плательщик земельного налога не лишен возможности повлиять на величину налоговой базы, обратившись с заявлением об установлении кадастровой стоимости объекта недвижимости в размере его рыночной стоимости. Пункт 1 ст. 388 НК РФ, устанавливающий плательщиков земельного налога, - как сам по себе, так и во взаимосвязи с п. 1 ст. 65 ЗК РФ и ст. 209 ГК РФ, имеющими общий характер, - не может расцениваться как нарушающий конституционные права предпринимателя.

Прокладка газовой трубы по стене дома. Нормативы для строительно-монтажных работ при создании домашней сети газопотребления

Наличие проекта для ИЖС не требуется, так прописано в Градостроительном кодексе, да и в ПП № 1314 указано, что ГРО может только «проверить смонтированную заявителем сеть газопотребления в процессе мероприятий, проводимых исполнителем по подключению до фактического пуска газа». То есть, проект иметь рекомендуется, как и во всяком строительстве, но не обязательно; и уж тем более, его отсутствие не может стать причиной для отказа в приемке. Что касается непосредственно монтажных работ, то тут действует актуализированная редакция СНиП 42-01-2002 – СП 62.13330.2011 с изменением N 1 и N 2, «Газораспределительные системы».

Чтобы не копировать огромное количество информации, можно выделить ряд основных правил, которые должны строго соблюдаться:

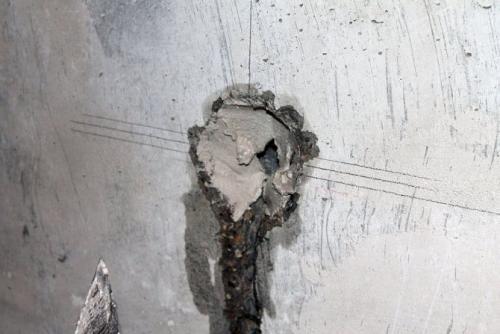

• При проводке труб через перекрытия или ограждающие конструкции, используется гильза, заделываемая эластичным материалом.
• В местах проводки не допускаются соединения труб.
• Для внутридомовой сети применяют только сварные соединения труб, резьбовая фиксация и фланцевые соединения допустимы только для подсоединения запорной арматуры, специализированных приборов и гибких металлизированных шлангов (диаметр 10 мм) для перехода на газопотребляющее оборудование.
• Вся устанавливаемая арматура должна быть доступна для обслуживания.
• Внутри дома газопроводы монтируются по стенам без уклона, стояки строго вертикально.
• Высота от пола до газовых труб составляет от 220 мм при ровной плоскости потолка и 200 мм, если потолок с уклоном.
• Расстояние от трубы до стены не меньше половины ее диаметра, но не больше 100 мм.
• Газовые трубы не должны пересекать ни оконные либо дверные проемы, ни вентиляцию.
• Минимальное расстояние от магистрали до электрощитка составляет 0,3 метра.
• Между газовой трубой и параллельно идущей электропроводкой должно быть минимум 250 мм, при открытом способе прокладки кабеля, и минимум 50 мм (от грани трубы) если проводка скрытая.
• При пересечении магистрали и кабеля расстояние между ними должно быть не меньше 100 мм, допустима прокладка без зазора, ели кабель закрыт широкой резиновой или эбонитовой оболочкой.
• Если газопровод пересекает водопроводные, канализационные либо другие трубы, расстояние между ними в свету не меньше 20 мм.
• При внутреннем монтаже расстояние от газового счетчика до котла либо плиты минимум 80 см.
• Газовое водонагревательное оборудование не может быть смонтировано непосредственно в ванной комнате.
• Трубопровод крепится либо на разъемные хомуты (если диаметр трубы до 40 мм), либо вплотную на кронштейны или подвески (если диаметр трубы более 40 мм).

Правила прокладки газовых труб в частном доме в украине. Последовательность и правила монтажа

Выполнять монтажные работы следует по следующим правилам:

1. При подземной прокладке газовых труб оптимальной является глубина 1,25 – 2 м.
2. На участке ввода трубы в дом глубину следует уменьшить до 0,75 – 1,25 м.
3. Сжиженный газ можно транспортировать на глубине ниже глубины промерзания грунта.
4. При установке газового котла следует учесть, что одна единица оборудования должна обладать площадью помещения 7,5 м2.
5. Для установки котлов и колонок мощностью менее 60 кВт потребуются помещения не ниже 2,4 м.

Автономный источник газа на приусадебной территории проводится согласно специфическим нормативам безопасности. Это позволит гарантировать нормальное функционирование плиты, колонки и котла. Подземный резервуар должен размещаться от скважины не ближе, чем на 15 м, от хозяйственных построек — 7 м, а от дома – 10 м. Наиболее популярными разновидностями таких резервуаров являются емкости объемом 2,7 – 6,4 м3.

Правила прокладки подземных газопроводов:

1. Какие трубы применяются для газопровода в таком случае?При положительном результате исследования почвы на коррозийность от прокладки подземной коммуникации лучше удержаться. Исключение составляют ситуации, когда рядом проходят высоковольтные линии: в таком случае трубы проводят под землей с использованием дополнительной изоляции.
2. Если прокладывается трубопровод из полиэтилена, для этого используется продукция с высокой прочностью (ПЭ-80, ПЭ-100). Трубы ПЭ-80 способны выдерживать рабочее давление до 0,6 МПа: если этот показатель выше, лучше применить изделия ПЭ-100 или стальные трубы для газопровода высокого давления. Глубина заглубления в землю – не менее одного метра.
3. Коммуникации с рабочим давлением выше о,6 Мпа разрешается оснащать полиэтиленовыми трубами армированного типа. Требования по глубине закладки здесь также от одного метра.
4. На территориях, где будут проводиться пахотные работы или обильное орошение, глубина закладки газопровода увеличивается до 1,2 м.

Если придерживаться всех вышеуказанных требований и правил, обустройство подземного газопровода можно провести и своими руками.

Газовый стояк в частном доме. Устройство коммуникаций

Газовые трубы прокладываются разным образом. Метод зависит от задачи и особенностей эксплуатации.

Подземные коммуникации – наиболее безопасный способ укладки и самый распространенный. Глубина укладки разная: газопровод, передающий влажный газ должен размещаться ниже уровня замерзания грунта, газовые трубы, перемещающие осушенную смесь – от 0,8 м ниже уровня земли. Расстояние газопровода до жилого здания нормируется СНиП 42-01-2002. Газовая труба может быть стальной или полиэтиленовой.

• Наземные системы – разрешается в случае возникновения искусственных или естественных преград: строения, водные протоки, овраги и так далее. Наземное устройство допускается на территории промышленного или крупного коммунального строения. По СНиП для надземных коммуникаций допускается только стальные газоводы. Расстояние до жилых объектов не устанавливается. На фото – наземный газопровод.
• Внутренние сети – расположение внутри строений и расстояние между стенами и трубопроводом определяется установкой объектов потребления – котлов, кухонного оборудования и так далее. Не допускается укладка газоводов в штробы: доступ к любому участку трубы должен быть свободным. Для организации внутренних сетей применяются стальные и медные изделия.

На дачных участках сооружение наземного варианта является обычным делом. Причина – экономичность такого решения.

Допустимые расстояния

СНиП 42-01-2002 определяет дистанцию между домом и газовой трубой по величине давления газа. Чем выше этот параметр, тем большую потенциальную опасность представляет газовод..

• Между фундаментом обитаемого дома и газопроводом с низким давлением соблюдается расстояние в 2 м.
• Между газовыми трубами со средней величиной параметра и строением – 4 м.
• Для системы высокого давления установлено расстояние в 7 м.

Дистанцию между домом и надземным сооружением СНиП не регулирует. Однако устанавливает охранную зону вокруг наземного газопровода – по 2 м с каждой стороны. Зона должна быть выделена. Соответственно, при постройке дома следует учитывать соблюдение этой границы.

Строительные правила регулируют размещение газовой трубы относительно оконного и дверного проема – не менее 0,5 м, а также расстояние до кровли – не менее 0,2 м.

Рекомендации СНиП для газопроводов основаны на требованиях пожарной безопасности и санитарных нормах, поэтому выполнение их является обязательным.

Правила проведения газовых труб. Нормы для газовых труб в квартире

Перед тем, как приступить к разработке плана по установке газопровода в квартире или доме, следует уточнить, при каких обстоятельствах он будет использоваться. Например, на кухне, как обязательное средство для работы газовой плиты, колонки или же в котельной для обеспечения дома теплом. К газопроводам в квартире предъявляются особые требования.

Подвод газа к колонке или плите производится с учетом некоторых требований

Соблюдение данных эксплуатационных и монтажных норм для газовых труб на кухне гарантирует безопасность и комфорт использования газопровода:

1. Не допускается монтаж газовых труб в жилых комнатах, а также прокладка газопровода в шахтах вентиляции.
2. Газовая тонкостенная труба не должна пересекаться с оконными и дверными проёмами.
3. Запрещено прокладывать трубы в труднодоступных местах, например, за декоративной стенной обшивкой (за исключением конструкций, легко поддающихся демонтажу). К газовой системе всегда должен быть быстрый доступ на случай поломки.
4. Расстояние трубы от пола не должно быть меньшим, чем 2 м.
5. Длина гибких сегментов коммуникаций, если используется тонкостенная труба, не может превышать 3 м. Также важна плотность соединения фрагментов сети.
6. Установка газовых коммуникаций возможна в помещениях с высотой потолков, составляющей не мене 2,2 м. Помещение должно быть хорошо вентилируемым.
7. Вентиляция на кухне, если там прокладывается газопровод, не может быть смежной с комнатами и другими жилыми помещениями.
8. Потолок и стены, находящиеся вблизи газовой системы, покрываются слоем невоспламеняющейся штукатурки. Если стена на кухне не оштукатурена, она изолируется от газовых коммуникаций (в особенности от газовой колонки) листом из металла толщиной от 3мм.
