Как подключить газовое отопление частного дома. Виды настенных котлов для отопления дома
В первую очередь стоит разделить газовое отопительное оборудование по функционалу: будет оно использоваться только для отопления или еще для подготовки горячей воды для технических нужд. Если предполагается подогрева воды, нужен двухконтурный котел, только на отопление работает одноконтурный.

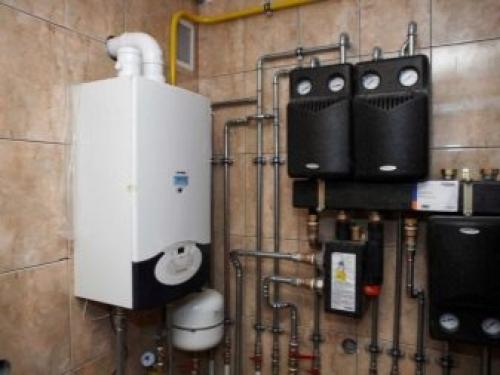

Настенные газовые котлы — небольшой шкафчик, который модно установить на кухне
Далее следует определиться с типом отвода дыма. Есть газовые котлы с атмосферными дымоходами и открытыми камерами сгорания, есть с турбированными (камера сгорания у них закрытая). Атмосферные требуют наличия хорошего дымохода и тяги в нем, кислород для горения поступает из помещения в котором установлен агрегат, потому должен быть канал притока воздуха и исправный дымоход (при пуске системы все это проверяют).

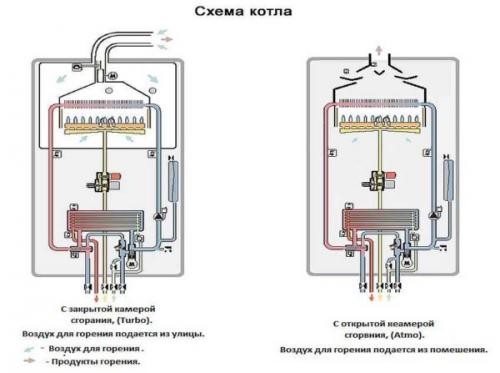

Виды камер сгорания
Котлы с принудительной тягой (турбированные) можно ставить без дымохода. Дымовой выход котла через коаксиальную трубу (называют еще труба в трубе) может выводиться прямо в стену. При этом по одной трубе выходит дым (качается турбиной), по второй поступает воздух для горения прямо в камеру сгорания.
Этот тип оборудования всем хорош, кроме того, что зимой коаксиал зарастает инеем, что ухудшает тягу. При плохой тяге автоматика гасит котел — чтобы в помещение не поступали продукты сгорания. Включение возможно только при восстановлении тяги, то есть придется оббивать или каким-то другим способом удалять снежные наросты.

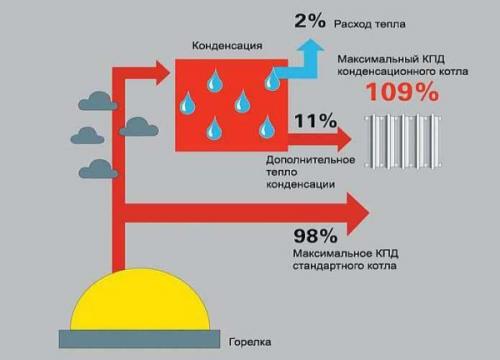

Также есть отдельный тип котлов — конденсационные. Они отличаются очень высокой эффективностью за счет того, что отбирается тепло у дымовых газов (конденсируют пары). Но высокая эффективность достигается только при работе в низкотемпературном режиме — в обратном трубопроводе теплоноситель не должен иметь температуру выше +40°C. Если температура будет еще ниже — еще лучше.
Конденсационные котлы наиболее эффективные
Такие условия подходят для отопления водяными теплыми полами. Так что если вы задумали такое газовое отопление частного дома — с теплыми полами, то конденсационный котел — это то что требуется. Минусов у него немного — высокая цена (по сравнению с обычными) и едкий конденсат, который предъявляет особые требования к качеству дымохода (из хорошей нержавейки).
Монтаж газового отопления в частном доме. Последовательность подготовительных мероприятий
Базовая регламентирующая документация для установки котла
Первым шагом рекомендовано ознакомиться с нормативной документацией, в которой, в принципе, и изложены все правила и требования, необходимые при обустройстве автономного отопления в квартире или частном доме.
Все эти данные можно найти в СНиП (Строительные нормы и правила) 31-02-2001, «Газоснабжение загородного дома. Предъявляемые требования и правила установки газового оборудования».
Кроме этого документа, нужно просмотреть и дополнительные, содержащие информацию по обустройству котельных и правилам установки котла. Их также можно найти в среди «Строительных норм и правил»:
- СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
- СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
- СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».
Для обустройства котельной в частном доме, следует изучить СНиП 2.04.08-87.
Как оборудуется котельная в частном доме?

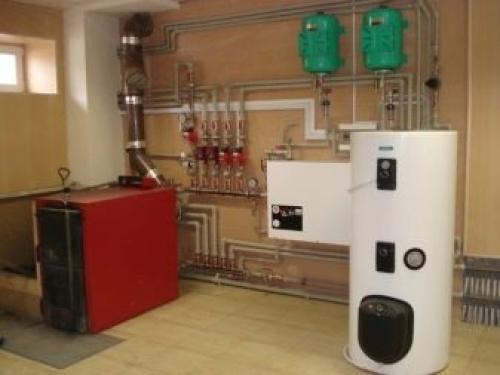

В собственном доме под отопительное оборудование обычно выделяется отдельное помещение. Каким требованиям должна отвечать котельная – подробная информация об этом изложена в отдельной публикации нашего портала.
Согласование установки газового котла
Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.
Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:
— газовая плита (приготовление пищи) – 0,5 м³/сутки;
— горячее водоснабжение, то есть использование проточного газового водонагревателя () — 0,5 м³/сутки;
— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.
В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.
Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.
Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.
Разработка проекта установки
Когда технические условия будут получены, можно переходить к составлению проекта установки.
Проект разрабатывается с учетом всех требований, указанных в технических условиях. Сюда же входит схема прокладки газовых коммуникаций: для частного дома – по участку до входа в жилое строение с указанием этой точки в чертеже, а для квартиры — от входа в нее трубы газоснабжения до точки подключения к отопительному котлу
Начинать какие бы то ни было монтажные работы запрещено, пока не будет составлен, согласован и утвержден соответствующий проект
Разработкой проекта должны заниматься только специалисты-проектировщики, имеющие лицензию на проведение работ данного вида. Как правило, в организации, занимающейся газоснабжением в том или ином регионе (населенном пункте) предусмотрен проектный отдел, где и осуществляется все подобные изыскания, расчеты и их графическое оформление.
Утверждение проекта
Далее, готовый проект отправляется для согласования в отделение организации, контролирующей газоснабжение дома, где будет устанавливаться. Период согласования предоставленных документов зависит от сложности схемы проекта, и может занять от одной недели до трех месяцев.
К отдаваемого на согласование проекту установки котла и подведения газовой магистрали обязательно прикладываются следующие документы с характеристиками котельного оборудования:
- Техпаспорт газового котла.
- Инструкция по его эксплуатации.
- Сертификаты соответствия техническим и санитарно-гигиеническим требованиям.
- Данные экспертизы о соответствии данного агрегата всем предъявляемым требованиям безопасности.
Эти документы покупателю выдает продавец вместе с котлом, а оформляются они производителем котельного оборудования.
В случае если проект не получил одобрения, то помимо мотивированного отказа заявителю выдается перечень тех действий, которые необходимо произвести для получения положительного заключения.
Газовое отопление в частном доме своими руками. Как сделать газовое отопление частного дома своими руками
Монтаж автономного отопления своими руками вполне по силам человеку, имеющему навыки подобных работ
Подробно рассмотрены различные схемы монтажа, уделено внимание отдельным деталям
Самостоятельно можно выполнить все работы по монтажу системы отопления дома, кроме:
- врезки системы отопления дома в газовую сеть;
- проектирования газового отопления дома.
Врезку и проектирование выполняют только специализированные организации, имеющие лицензии.
Порядок работ
Принцип работы водяного отопления следующий: вода, нагретая газовым котлом, естественным или принудительным образом циркулирует по трубопроводам, отдавая помещениям тепло. Оптимальная схема отопления двухэтажного частного дома включает устройство системы с теплыми полами на первом этаже и радиаторного отопления на втором этаже. Циркуляция теплоносителя может быть естественной (самотечной) или принудительной (циркуляционным насосом).

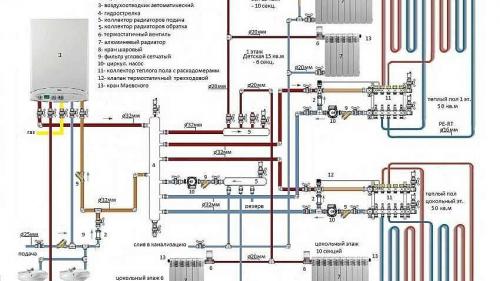

Рассмотрим порядок монтажа автономного газового отопления на примере 2-ух этажного дома:
- монтаж котла в котельной на первом этаже;
- монтаж группы безопасности, расширительного бака, циркуляционного насоса
- установка насосно-смесительного узла для теплых полов для циркуляции теплоносителя нужной температуры;
- установка коллектора для теплого пола;
- укладка теплого пола (спецификацию материалов и порядок работы можно найти в интернете);
- установка радиаторов и подключение их к коллектору во всех помещениях второго этажа;
- по окончании полного монтажа отопления делается заливка бетоном теплого пола.
Схемы отопления частного дома с газовым котлом могут быть двух типов:
1. Одноконтурная схема отопления частного дома с газовым котлом (замкнутая, рассчитанная только на обогрев помещений)
2. Двухконтурная схема с использованием специального котла (одновременно отопление и нагрев водопроводной воды)
Схемы разводки автономного отопления
Разводка отопления от газового котла основана на нескольких типовых схемах отопления, которые отличаются по типу циркуляции теплоносителя (обычно воды) и по методам разводки трубопроводов. Различают следующие виды монтажа отопления:
- Однотрубная разводка отопления, в которой трубы закольцованы, а радиаторы расположены последовательно. Теплоноситель, выходя из котла, проходит каждый радиатор по очереди. Температура теплоносителя по мере движения снижается. Примитивна и несовершенна, поскольку температура теплоносителя к концу цикла падает.
- Система «ленинградка» с выделенными байпасами радиаторами является промежуточной и позволяет устранить часть проблем однотрубной схемы;
- Усовершенствованная система «ленинградка» с запорными и балансировочными вентилями;
- Двухтрубная разводка представляет параллельно друг другу идущие трубы подачи и обратки. Позволяет отработавший в радиаторе теплоноситель возвращать для подогрева в котел. Подача теплоносителя к радиатора по такой схеме происходит без потерь тепла.
- Лучевая (коллекторная) разводка распределяет собранный теплоноситель по отдельным радиаторам. Схема сложная, используется нечасто.
Схемы отопления 2-х этажного частного дома могут быть следующие:
1. Система отопления открытого типа
Расширительный бачок — открытая емкость с входным патрубком, подключенным к стояку подачи. Он устанавливается в самой высокой точке системы отопления — теплоноситель не переливается наружу, а расширительный бачок дополнительно выполняет роль воздухоотводчика.
Схема автономного газового отопления открытого типа
2. Система отопления закрытого типа
В системе устанавливается герметичный расширительный бачок, разделенный эластичной мембраной на водяную и воздушную камеры. При температурном расширении излишки теплоносителя попадают в водную камеру бачка. Давление в воздушной камере возрастает, и при снижении температуры давлением теплоноситель возвращается в трубопроводы. Бачок может быть установлен в любой точке, но обычно его монтируют рядом с котлом на трубе обратки. Устанавливается предохранительный клапан сброса давления.
Виды газового отопления частного дома. Плюсы и минусы
Отопление, функционирующее от газа, встречается во многих жилищах. Востребованность подобных систем объясняется внушительным списком плюсов, который им присущ. Итак, главным преимуществом таких отопительных систем является то, что они не требуют больших эксплуатационных вложений (особенно если речь идет о магистральном газе). В данном случае остаются далеко позади агрегаты, работающие от твердого или жидкого топлива, не говоря о дорогостоящих электрических аппаратах. Если изучить отзывы домовладельцев, можно сделать вывод, что газовое отопление обладает высочайшим уровнем теплового комфорта. Так, тепловой генератор на газу дает возможность заполучить в подходящую минуту определенно дозированный объем теплоэнергии. При наличии правильно настроенной автоматики в доме удастся постоянно поддерживать идеальную температуру.
Отопление на газу по уровню комфорта может конкурировать только с жидкотопливными и электрическими системами , однако, нельзя забывать о том, что последние стоят гораздо дороже. Многих потребителей в агрегатах на газу привлекает то, что их можно сделать полностью автоматическими. Таким образом, у хозяев появится прекрасная возможность позволить технике самостоятельно следить за отопительным процессом. Здесь будет нужно лишь выставить на зональных терморегуляторах подходящий режим. Конечно, иногда лучше проверять работу теплового оборудования, а также один раз в год очищать его от пыли. Современное отопление на газу не требует человеческого вмешательства, а если в нем присутствует хорошая автоматика, то управлять им допустимо и дистанционно, пребывая в любом месте, где есть интернет.
Еще одним важным достоинством систем на газу является то, что его продукты сгорания покидают дом, не оставляя никаких следов. Кроме того, не понадобится и отдельное помещение для хранения топлива. При этом отопительный агрегат может быть установлен как в изолированной топочной, так и в одной из жилых комнат. Газовое отопление является экологичным. Оно не наносит вреда здоровью жильцов, поскольку газ сам по себе не содержит опасных соединений. Сегодня далеко не все виды топлива могут похвастаться таким качеством. Подобные отопительные системы позволяют ощутимо экономить на оплате коммунальных услуг, а также эти устройства можно размещать как в частном доме, так и в квартире, находящейся в многоквартирном доме.
К сожалению, отопление, функционирующее на газу, не является безупречным. Ему присущи некоторые недостатки, с которыми обязательно нужно ознакомиться, прежде чем покупать такие агрегаты. Главным минусом таких систем является их потенциальная взрывоопасность. Конечно, при составлении проекта отопления дома учитываются все существующие риски, поэтому, соблюдая все нормы и правила, никаких негативных последствий не возникнет. Главное – это забыть о самодеятельности и не вносить различные изменения в саму конструкцию агрегатов. Не рекомендуется их чинить своими руками, ведь для этого существуют сертифицированные специалисты. Перед монтажом и запуском газового отопления очень важно провести тщательную проверку трубопровода, а на это уходит лишнее время. Трубопровод должен полностью соответствовать проекту, а также всем требованиям безопасности.
Еще одним минусом отопления, работающего от газа, является его энергозависимость. Большинство нынешних агрегатов отличаются электронным управлением, а тепловой носитель в системах циркулирует в принудительном порядке с вовлечением насоса. Вопрос решается дополнением в виде аварийной системы питания. В данном случае можно использовать небольшой источник бесперебойного питания. Некоторые люди для этого обращаются к бензиновым или дизельным генераторам, оснащенным запуском в автоматическом режиме. При помощи подобных элементов также возможно решить некоторые проблемы, связанные с освещением в жилище.
Газовое отопление в частном доме плюсы и минусы. Отопление в частном доме газовым котлом
Отопление в частном доме должно быть экономным, безопасным и удобным в использовании. Как это реализовать? На протяжении десятилетий газовое отопление является одной из самых популярных систем отопления в частном доме. Но как на самом деле работает газовое отопление? Для какого типа дома оно подходит? И на что стоит обратить внимание при покупке оборудования?
Что следует знать перед выбором системы отопления и как не разочароваться в классическом газовом обогревателе - вот несколько советов.
В чем преимущества и недостатки отопления частного дома газом
У газовой системы есть очевидные недостатки - взрывоопасность и сложность в эксплуатации. Первое можно и дОлжно решать покупкой качественного, сертифицированного оборудования и нормальными "умелыми" руками, кто будем монтировать это оборудование. Второе - только своим умом и желанием разобраться как это эксплуатировать. Купить и забыть - не про газовое оборудование.
Очевидные плюсы - низкая стоимость газа, как топлива. Экономическая выгода в данном случае на первом месте.
Не покупайте БУ оборудование или изначально дешевое оборудование. Это не те позиции, где нужно экономить. Старые котлы обладают низким КПД. Первичная экономия на стоимости агрегата может привезти к увеличению ежемесячных затрат, а в перспективе сведет к минимуму вообще целесообразность использования газового отопления.
Но если Вы приобретаете современный газовый котел, он работает чрезвычайно эффективно благодаря технологии конденсации. Покупка, обслуживание и эксплуатация обычно обходятся дешево, если вы отапливаете газом. Особенно, если Ваш дом подключен к газовой сети.
