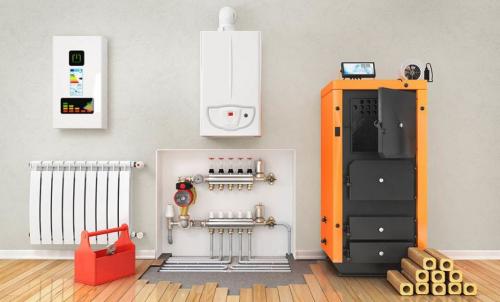

Система отопления частного дома. Выбираем энергоноситель

Основной критерий выбора – стоимость энергоносителей, зависящая от страны и региона проживания. Если в РФ несомненным лидером является природный газ, то в остальных государствах бывшего СССР картина другая – первое место занимают дрова, брикеты и уголь. Не забудьте об электроэнергии, отпускаемой по вдвое меньшему ночному тарифу.

Выбирая подходящий вид топлива, стоит учесть пять факторов (помимо цены):

эффективность (КПД) работы отопительного оборудования, использующего этот энергоноситель;
удобство при эксплуатации;
как часто придется обслуживать агрегаты, расценки на вызов мастера;
требования к складированию.

Ниже приведем сравнительную таблицу, где показаны цены различных энергоносителей и сколько стоит киловатт тепла, полученный в реальных условиях. Площадь здания – 100 м², регион – Московская обл.

Примечание. Результаты расчетов и цены даны по состоянию на 15.02.2018. Со временем данные теряют актуальность, но разница в стоимости 1 кВт сохраняется.

По приведенным в таблице цифрам гораздо проще найти подходящий вариант (или несколько). Только сделайте поправку на стоимость энергоносителей в своем регионе. По другим критериям выбора дадим 4 совета:

Удобнее всего пользоваться газовым и электронагревательным оборудованием. Не нужно ничего складировать, постоянно обслуживать и возиться с чисткой водогрейных аппаратов.
Сжигать уголь и дрова — самый экономный способ обогрева. За сбережение средств придется расплачиваться трудом – пилить, носить, загружать топку, чистить дымоход. Сжигать брикеты и пеллеты комфортнее, но возрастает цена котельной установки и самого топлива. Плюс понадобится хранилище для складирования.
Солярка либо сжиженный газ – лучшее решение для обустройства автономного и одновременно комфортного отопления, когда прочие энергоносители недоступны. Минус – приличная стоимость горючего и монтажа топливной емкости.
Проверенный вариант – совмещение 2—3 энергоносителей. Распространенный пример: твердое топливо + электричество по ночному тарифу.

Система отопления частного дома с газовым котлом. 1 Из чего состоит система газового отопления в частном доме?

Система состоит из, трубопроводов с теплоносителем (подающая магистраль, обратка, по которой теплоноситель возвращается в котёл), теплообменников, на которых производится передача тепла от теплоносителя к воздуху в помещении (теплообменники — это радиаторы, конвекторы или, например,). Также к основным узлам относятся вентиляционные каналы, подающие воздух для поддержания процесса горения и проветривания, дымоход для отвода продуктов сгорания, насос, обеспечивающий циркуляцию теплоносителя, напорный бак и группа безопасности (устройства, обеспечивающие безопасность работы отопления: манометр, предохранительный клапан, сбрасыватель воздуха). Циркуляционный насос может отсутствовать, если система устроена таким образом, что движение теплоносителя происходит под действием силы тяжести (гравитационная система). Для горячего водоснабжения может использоваться бойлер.

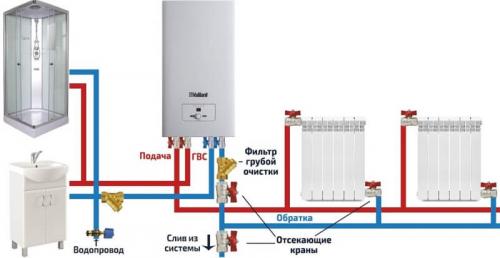

Можно ли использовать систему для ГВС?

Система отопления газовым котлом в частном доме может также применяться и для получения горячей воды. Для этого используются двухконтурные котлы. Это более удобное и компактное решение, нежели два раздельных устройства для отопления и горячего водоснабжения. Но у двухконтурных котлов есть и свои недостатки. В частности, особенностью его работы является то, что при включении горячей воды котёл переключается на нагрев контура горячего водоснабжения (это называется «приоритет по горячей воде»). Если вы активно пользуетесь горячей водой, отопление может значительно «просесть» и температура воздуха в жилище снизится. Для таких активных потребителей горячей воды лучше использовать одноконтурный котел и бойлер для приготовления ГВС.Если вы собираетесь получать горячую воду, скажем, с помощью электрического бойлера, вам понадобится система с одноконтурным котлом. Такие котлы в первую очередь рассчитаны на отопление жилья и нагревать горячую воду могут только совместно с отдельным емкостным водонагревателем.

Настенные газовые котлы сегодня наиболее популярны так как отличаются компактностью и не требуют для установки отдельного помещения-котельной, как, например, напольные котлы.

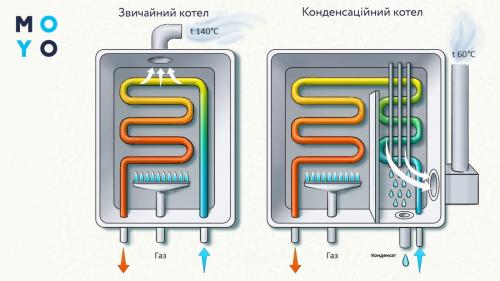

Настенный двухконтурный конденсационный котёл Ariston серии Genus

Какой мощности выбирать газовый котёл?

Сколько тепла пойдёт на отопление — можно сказать только после теплового расчёта здания. Расчёты можно сделать самому на сайте-калькуляторе, но лучше обратиться к специалистам, чтобы они выполнили грамотный тепловой и проектировочный расчет системы. Благо, расчёт несложный и денег много с вас не возьмут. Приближённые расчёты делаются из предположения, что 1 кВт мощности котла требуется на обогрев 10 мжилья, но это очень приблизительные и устаревшие нормы. Сейчас утепление зданий делается более качественно, и 1 кВт мощности потребуется для отопления 15-20 мжилья (если, конечно, здание в нормальном состоянии инет).

Практика показывает, что для отопления и горячего водоснабжения загородного дома площадью 100…150 м2 на семью из трех человек обычно хватает 10-15 кВт тепловой мощности, а для дома площадью 200…250 м2 — 15-20 кВт.

4 Напольный или настенный котёл?

Выбор между настенным и напольным вариантами газового котла осуществляется на основе анализа их требуемой производительности, а также конструктивных особенностей помещения, в котором их предполагается установить. Как правило, напольные котлы отличаются большей производительностью, мощность настенных моделей обычно не превышает 20-30 кВт, а среди напольных хватает моделей мощностью 70-80 кВт. Сейчас, впрочем, появились и настенные котлы подобной мощности, например, модели Viessmann Vitodens 200-W B2HAK08 (80кВт) или Vaillant ecoTEC plus VU INT 806-1206 (80-120 кВт). Кроме того, газовые котлы можно подключать каскадом.

Напольный котёл необходимо размещать в отдельном помещении —котельной. Это основной недостаток подобной системы отопления газовым котлом, в частном доме не всегда можно отвести отдельное помещение.

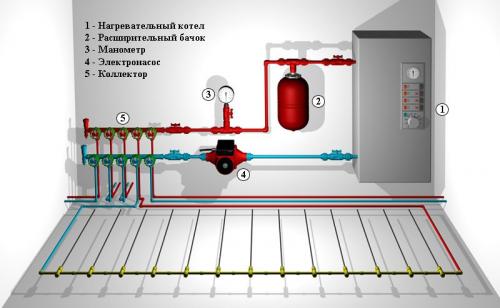

Система отопления частного дома с теплыми полами. Как подключить теплый пол к системе отопления

Жители частного сектора обычно выбирают водяной пол, поскольку у него нет конкурентов в плане долговечности. Для его установки в доме не требуется никаких разрешений, поскольку в случае аварии никого не затопите. Основная сложность монтажа заключается в том, что температура в дополнительном контуре должна быть в районе 40 градусов, а в батареях отопления — 60°C и выше. Как подключить теплый пол к контуру системы отопления с учетом температурных ограничений?

Выбираем сердце отопительной системы: Как выбрать газовый котел: 5 советов

Выбор схемы подключения

Возможны следующие варианты:

От котла через коллектор без дополнительного оборудования. В этом случае могут возникнуть сложности с регулировкой температуры. Единственный элемент, которым сможете воспользоваться для этого, — вентиль, ограничивающий движение воды по трубам.
Схема с 3-ходовым клапаном и насосом . В смесителе горячая вода разбавляется холодной из обратки.
Схема с насосом и термоклапаном. Интенсивность смешивания воды из ввода и обратки зависит от показаний датчика температуры.
Схема с 2-ходовым клапаном. Смешивания воды не происходит. При достижении определенной температуры подача теплоносителя в допконтур приостанавливается. После остывания — возобновляется.

Выбор котла

В принципе, систему можно подключить к любому котлу , но эффективность работы дополнительного контура зависит от разновидности агрегата. Худший вариант — твердотопливный котел, лучший — газовый конденсационный , выдающий воду подходящий температуры, не требующий наличия смесительного узла. Также подойдет газовый или электрический агрегат. Стоит отметить, что теплый пол часто устанавливают через несколько лет после монтажа системы отопления. Котел ради этого обычно не меняют.

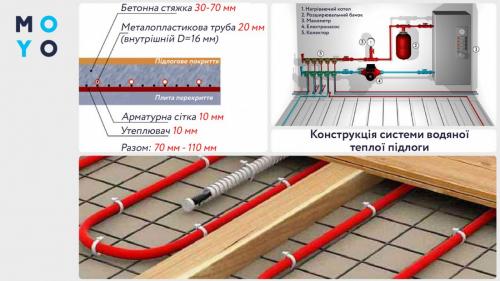

Пирог дополнительного контура

Первым делом на основание укладывают слой гидроизоляции. Она не даст отсыреть утеплителю из-за перепада температур.
Следующий слой — утеплитель, который препятствует уходу тепла вниз.
Трубы фиксируют, например, с помощью арматурной сетки.
Водяные коммуникации заливают стяжкой толщиной от 40 мм. Перед заливкой бетона полностью смонтированный пол проверяют на предмет утечек.
На стяжку укладывают облицовку.

Самое выгодное отопление частного дома. Видео описание

Есть три принципиально разных по устройству типа инфракрасных обогревателей:

рефлекторы, у которых спираль накаливания заключена в колбе из кварцевого стекла;

панельные – в керамической монолитной плите «запаян» ТЭН;

пленочные – с карбоновым напылением на полимерной пленке.

Отопление дома электричеством первого типа тип относится к обогревателям, работающим в коротковолновом диапазоне ИК излучения.

Такие устройства можно использовать как дополнительный обогреватель, но не в качестве базового элемента системы отопления частного дома электричеством.

Недостатки – самый низкий КПД (за счет видимой части излучения), отсутствие точной регулировки температуры и высокая температура корпуса.

Второй тип прибора работает в мягком длинноволновом диапазоне. Максимальная температура керамической панели не превышает 90°C, но на корпусе она еще ниже. Есть два типа управления – механический и электронный термостат. Первый вариант предполагает ручное управления и его точность невысока. С помощью электронных термостатов можно выставлять температуру с точностью до 1°C.

Инфракрасная панель настолько безопасна, что ее можно вешать на деревянные стены Источник centr-tepla.in.ua

Особенность пленочных обогревателей в том, что они нагревают не воздух, а предметы в зоне излучения (а предметы потом воздух). Поэтому их нецелесообразно использовать дома как основную систему отопления. Зная это свойство нагревательных пленок можно использовать их в нужном месте – где человек находится непосредственно в это время, на открытых верандах, гаражах. Включил, и сразу тепло, уходя – выключил, чтобы не греть улицу или гараж в котором никого нет.

Устанавливать пленки в спальне некомфортно: если вы в зоне действия нагревателя – то будет жарко, если не в зоне, то холодно. Оптимальный вариант – использовать их в составе теплого пола – это наиболее комфортно человеку, когда ноги в тепле, а голова в прохладе. Управление работой происходит в автоматическом режиме с помощью пары «датчик температуры-термостат».

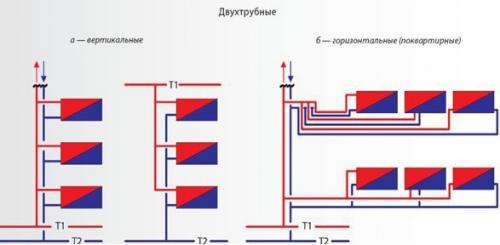

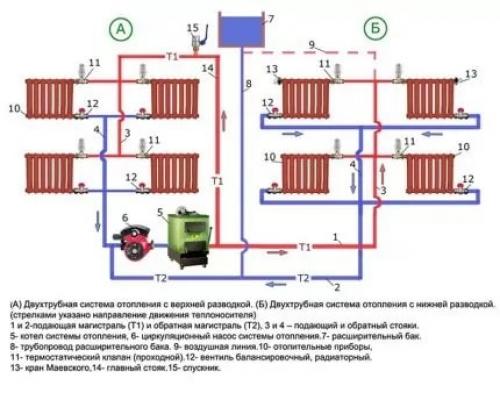

Двухтрубная система отопления частного дома. Горизонтальная и вертикальная отопительная разводка

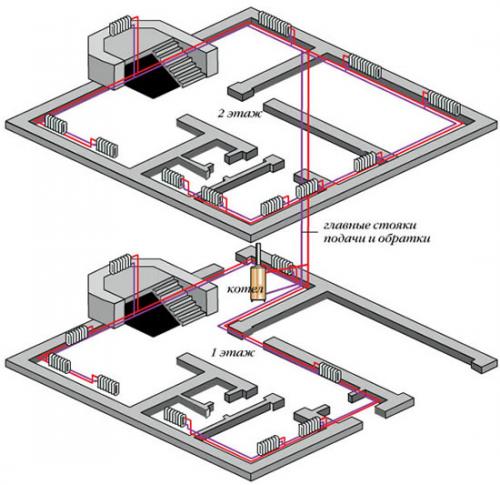

В теплосистемах с горизонтальной разводкой, проложенных в одноэтажных домах, теплоподающий и обратный контур проходят вдоль комнат. В многоэтажных зданиях на каждом этаже и крыле монтируется отдельная горизонтальная линия, которая соединяется с вертикальными стояками. По одному вода подается от источника тепла, а по другому – оттекает обратно.

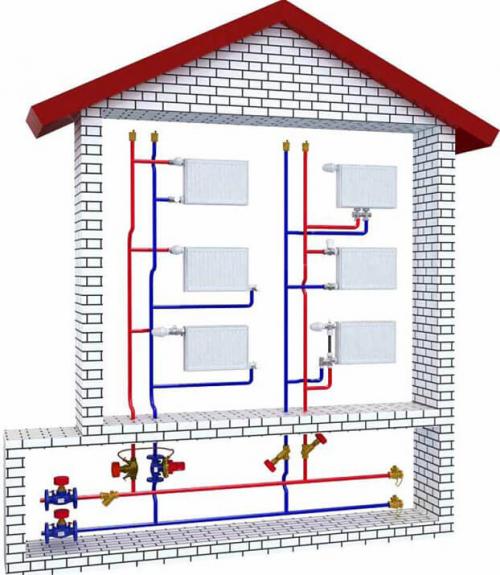

В вертикальной (стояковой) схеме трубы – стояки проходят через комнаты, расположенные друг над другом. К ним через патрубки присоединены радиаторы.

Существует две схемы розлива воды в теплосистемах вертикальной ориентации:

Верхняя подача – горячую жидкость с помощью насосного оборудования перемещают на чердак, откуда она стекает самотеком. Двухтрубная система отопления с верхней разводкой подходит для домов с чердачным помещением, по которому прокладывают распределительную линию.
Нижняя подача – горячая вода при прохождении через этажи сразу поступает в батареи и после остывания стекает по обратной магистрали. Двухтрубная система отопления с нижней разводкой снабжена мощными насосами, позволяющими поднимать большие водяные объемы.

В горизонтальной системе к каждой квартире или крылу здания идут два главных стояка – подачи и обратки. От них расходятся ветки к батареям для подвода горячей воды и отвода остывшей. Эта система долговечнее и удобнее вертикальной, поэтому часто применяется в малоэтажном и многоэтажном строительстве.

Теплосистема	Достоинства	Недостатки
Горизонтальная	Позволяет отапливать помещения любой площади. Совместима с теплыми полами и конвекторами. Регулируется и балансируется с применением запорной арматуры.	Требует врезки дополнительных регулировочных вентилей, труб и кранов.
Вертикальная	При отключении стояка другие отопители в квартире остаются горячими.	Не монтируется в зданиях с большими помещениями, поскольку в комнате к стояку можно подключить всего один радиатор.

Источник: https://alyuminievye-batarei.aystroika.info/stati/dvuhtrubnaya-shema-otopleniya-dlya-dvuhetazhnogo-chastnogo-doma-dvuhtrubnaya

Отопление в частном доме своими руками. Лучшие системы отопления для частного дома

Отопление в частном доме - искусственное поддержание в помещении необходимой температуры, достигаемое благодаря греющему оборудованию, источнику нагрева, теплоносителю. Для обогрева помещения используется жидкая, газообразная среда (вода, воздух, пар, продукты горения топлива, антифриз). В крупных населенных пунктах потребители чаще пользуются магистральным газом, электричеством, жители сел отдают предпочтение твердотопливным вариантам.

Как правильно выбрать систему отопления частного дома

Главным критерием выбора основного способа обогрева частного дома является теплоноситель. Высокую эффективность доказали воздушные, водяные, паровые, электрические, комбинированные варианты. Отличаются системы нагревательными приборами - конвективными, лучистыми, комбинированными. По режиму работы выделяют постоянно работающие, периодические (включая аккумуляционные) системы обогрева. Лучшие источники тепла - уголь, дрова, газ, электричество, брикеты, альтернативные варианты. Выбирая способ отопления частного дома, следует учитывать особенности отдельных вариантов.

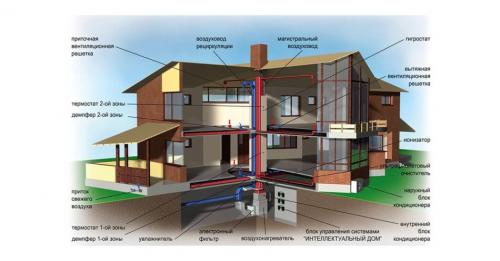

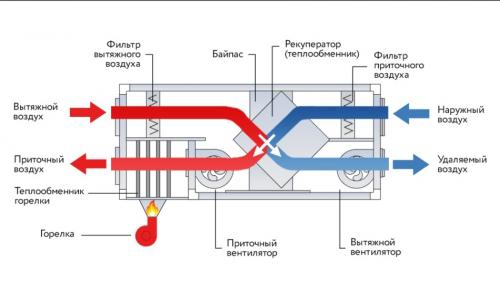

Воздушный тип

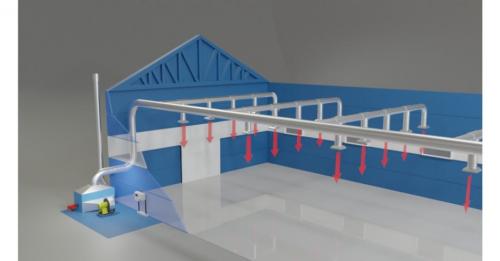

Воздушное отопление подходит для частных домов максимальной площадью 100 м2. Воздух нагревается напрямую от источника тепла (котла, ТЭНа, газовой горелки), оборудованных системой распределения горячих воздушных масс. Воздушное отопление используется в качестве основной или дополнительной системы обогрева частного дома. Удобство, практичность системы гарантирует автоматика, регулирующая температуру, скорость вентиляции.

Средняя стоимость системы воздушного отопления частного дома площадью от 150- 400 м2 составляет 250-650 000 рублей. Комплект оборудования включает электрический нагреватель, фильтр механической очистки воздуха, воздуховоды для вентиляции, подачи нагретого воздуха в комнаты. Расход энергии рассчитывается из соотношения 1 кВт/10 м2.

Водяное отопление частного дома

Вариант отопления классифицируется по присоединению элементов нагревания: однотрубный, двухтрубный, бифилярный (приборы подключены последовательно, теплопередача аналогична двухтрубному варианту). Варианты разводки водяных систем также разнятся: верхние, нижние, вертикальные, горизонтальные.

Главным преимуществом водяного отопления частного дома является достпность, простота монтажа. Для функционирования системы используются газовые, электрические обогреватели, приборы на твердом, жидком горючем. Лучшим вариантом признан газовый котел, подключаемый к общей магистрали, более экономичным решением остается твердотопливная печь. При использовании водяной системы важно предупредить замерзание теплоносителя.

Стоимость оборудования для отопления частного дома площадью 50 м2 - 62 тыс. руб., цена монтажных, проектных работ достигает 56 000 руб.

Паровое отопление частного дома

Выбор паровой системы оправдан небольшой ценой, компактными габаритами, высоким уровнем теплоотдачи, низкой инерционностью. Монтаж парового оборудования - процесс нелегкий, предполагает сложную регуляцию теплоотдачи, повышенный шум. В частных домах используется нечасто.

Минимальная стоимость парового котла - 60 тыс. руб., монтаж - 20 тыс. руб.

Электрическая схема

Электроприборы снискали доверие потребителей благодаря надежности, качеству. Вариант хорошо совмещается с альтернативными системами, является дополнительным при недоступности основного вида. Лучшими приборами электрического обогрева частного дома принято считать конвекторы, камины, котлы, «теплый пол». Первому варианту свойственно неравномерное распределение тепла, камины чаще выполняют декоративные функции, котлы энергозатратны, для монтажа теплого пола следует учитывать расположение мебели.

Оптимальная мощность электроприборов для отопления частного дома площадью 100 м2 - 10 кВт. Стоимость электроконвекторов 1 кВт - 2030 руб., электрокамины обходятся близко 10 тыс. руб., цена котлов на 10 кВт - 6000 руб. Цена теплого пленочного пола стартует от 380 рублей/м2, обустройство системы в помещении площадью 6 м2 обойдется 3600 руб.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/otoplenie-v-dome-svoimi-rukami-iz-polipropilena-polipropilenovye-truby-dlya-otopleniya

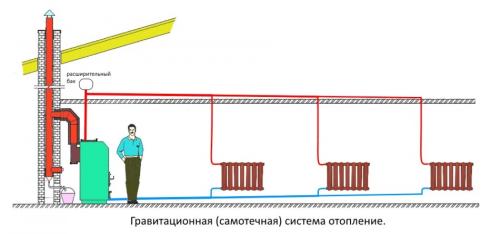

Система отопления частного дома, какую выбрать схему. Самотечная система обогревания, достоинства и недостатки

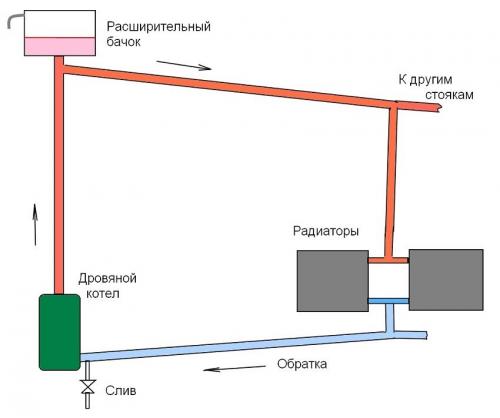

В этом виде системы отопления частного дома горячая вода, подогретая внутри котла (обычно твердотопливного), движется наверх, после чего оказывается в отопительных батареях. От них тепло идет в помещение и снова направляется в обратный трубопровод. Из него уже попадает в нагревательный котёл. Постоянное движение нагретой воды обеспечивается необходимым наклоном подающего(прямого) трубопровода и обратки, а так же применением труб различного диаметра. Для подачи от котла используются трубы меньшего диаметра, а для обратки, трубопровода, в котором вода направляется в котёл, большего.

Самотечная схема разводки системы водяного отопления частного дома обладает специфическим устройством в виде открытого, соединённого с внешним пространством, расширительного бака, смонтированного вверху трубопровода. Бак предназначается для забора части воды при её нагреве, поскольку этот процесс сопровождается увеличением объема теплоносителя. Расширительный бак, заполненный водой, создаёт гидравлическое давление в системе отопления, нужное для движения жидкости.

При остывании воды её объем уменьшается. Часть жидкости из открытого бака снова поступает в систему трубопровода. При этом обеспечивается необходимая непрерывность циркуляции потока воды.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/kakuyu-sistemu-otopleniya-luchshe-vybrat-dlya-chastnogo-doma-vozdushnaya-sistema-otopleniya

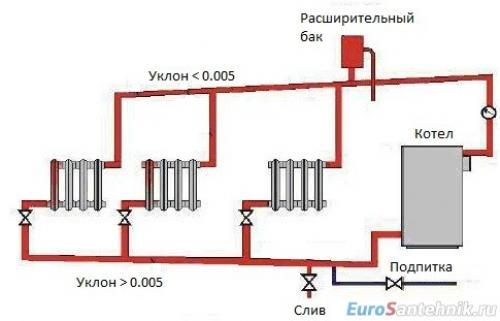

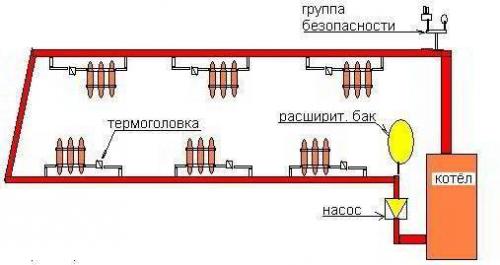

Как правильно развести отопление в частном доме. Однотрубный способ разводки

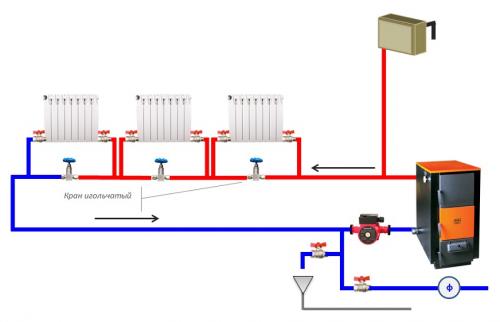

Однотрубная разводка водяного отопления представляет собой следующую систему разводки магистрали: приборы водяного отопления устанавливаются последовательно друг за другом и образуют, таким образом, длинную трубу – как это выглядит, вам поможет понять схема.

Теплоносителем в такой системе является антифриз или вода – жидкость поочередно попадает в радиаторы, которые являются замыкающим звеном цепочки, и отдает свое тепло, которое затем используется для водяного отопления дома.

Таким образом, схема системы заключается в подаче воды из котла в радиатор с использованием труб.

Минус такого устройства в том, что в замыкающий радиатор вода доходит уже холодной.

При таком устройстве однотрубный вариант является вполне эффективным.

Однотрубная схема водяного отопления лучше всего подойдет для двухэтажного дома, т.к. в доме с одним этажом могут возникнуть проблемы с размещением разгонного коллектора, который нужен для качественной работы конструкции.

Разгонный коллектор необходим, чтобы ускорить подачу тепла из труб в радиаторы, а также для того, чтобы поддерживать нужную температуру и снизить шум во время работы системы.

При этом эффективность работы зависит от того, насколько высоко будет располагаться коллекторная – именно поэтому ее установка для двухэтажного дома будет гораздо эффективнее.

Для двухэтажного дома все эти проблемы отпадают: коллектор будет работать тихо и эффективно поддерживать тепло в помещениях.

Коллектор однотрубной отопительной системы выглядит как продолжение труб, но в самом верху отопительной системы к нему подключает расширительный бак.

Однотрубная разводка недорогая, и это один из главных плюсов в ее пользу. Низкая цена сохраняется за счет того, что однотрубная разводка не требует большого количества труб.

Другой плюс данной конструкции в том, что ее можно прокладывать даже в сложных местах, например, под дверными проемами.

Однако однотрубная разводка водяного отопления имеет и минусы: для того, чтобы заменить вышедшие из строя элементы, вам придется полностью отключить ее, и неравномерность обогрева – от расстояния батареи до котла зависит качество нагревания.

Однако, как уже было написано, если несколько модернизировать конструкцию, а также правильно установить ее, то она будет лишена подобных недостатков.

Монтаж системы можно сделать в несколько этапов, они отличаются в зависимости от схемы.

Самый выгодный вариант – установка всех элементов системы (котла, разводки, тепломагистрали) полностью внутри дома, когда она берет начало у точки подачи и заканчивается у котла.

Подключение труб при однотрубной системе может быть двух видов: диагональным и нижним проходным.

Первый тип подключения выбирают чаще всего, т.к. он максимально эффективный.

Кроме того, в доме требуется установить расширительный бак (чаще всего его размещают на чердаке двухэтажного дома), который нужно подключить к разводке, водопроводной и канализационной системе.

Схема поможет вам сделать все правильно.

Для двухэтажного строения есть свои особенности монтажа.

Однотрубная схема в этом случае должна включать радиаторы на каждом этаже, причем количество секций в них и их общее количество должно быть примерно одинаковым, чтобы температура была комфортной во всех помещениях двухэтажного дома.

Такой вариант не слишком красивый, зато легко реализуется и вполне эффективен.

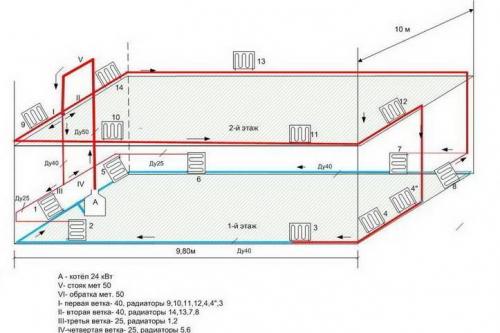

Изучите схемы, как устанавливается однотрубная разводка для двухэтажного дома, тогда вам легче будет определиться, какой вариант подходит именно для вашего строения.
