Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

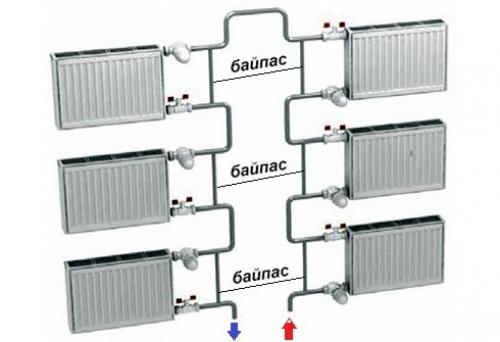

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Подключение радиаторов отопления из стены. Как устроен радиатор отопления

Если упрощенно взглянуть на большинство радиаторов отопления, то их гидравлическая конструкция представляет собой достаточно несложную, понятную схему. Это два горизонтальных коллектора, которые соединены между собой вертикальными каналами-перемычками, по которым происходит перемещение теплоносителя. Вся эта система или выполнена из металла, обеспечивающего необходимую высокую теплоотдачу (яркий пример – мощность секции чугунного радиатора ), либо «одета» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллические радиаторы).

Очень упрощенно – схема устройства большинства радиаторов отопления

1 – Верхний коллектор;

2 – Нижний коллектор;

3 – Вертикальные каналы в секциях радиатора;

4 – Теплообменный корпус (кожух) радиатора.

Оба коллектора, верхний и нижний, с обеих сторон имеют выходы (соответственно, на схеме верхняя пара В1-В2, и нижняя В3-В4). Понятно, что при подключении радиатора к трубам контура отопления подключается лишь два выхода из четырех, а оставшиеся два глушатся. И вот от схемы подключения, то есть от взаимного расположения трубы подачи теплоносителя и выхода в «обратку» во многом зависит эффективность работы установленной батареи.

И прежде всего, планируя установку радиаторов, хозяин должен точно разобраться, какая же система отопления функционирует или будет создаваться в его доме или квартире. То есть он должен четко представлять, откуда поступает теплоноситель и в какую сторону направлен его поток.

Подключение радиаторов отопления из стены: как устроен радиатор отопления

Если взглянуть на большинство радиаторов отопления, то их гидравлическую конструкцию можно представить в виде относительно простой и понятной схемы. Это два горизонтальных коллектора, соединенные между собой вертикальными каналами-перемычками, через которые происходит перемещение теплоносителя. Весь этот комплекс или выполнен из металла, обеспечившего необходимую высокую теплоотдачу (например, мощность секции чугунного радиатора), или «одет» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллические радиаторы).

Упрощенная схема устройства большинства радиаторов отопления

Оба коллектора, верхний и нижний, с обеих сторон имеют выходы (соответственно, на схеме верхняя пара В1-В2, и нижняя В3-В4). Понятно, что при подключении радиатора к трубам контура отопления подключается лишь два выхода из четырех, а оставшиеся два глушаются. И вот от схемы подключения, то есть от взаимного расположения трубы подачи теплоносителя и выхода в «обратку» во многом зависит эффективность работы установленной батареи.

И прежде всего, планируя установку радиаторов, хозяин должен четко разобраться, какая система отопления функционирует или будет создаваться в его доме или квартире. То есть он должен четко представлять, откуда поступает теплоноситель и в какую сторону направлен его поток.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-pravilno-podklyuchit-alyuminievyy-radiator-sposoby-podklyucheniya-radiatorov-otopleniya

Нижнее подключение радиаторов отопления. Какие радиаторы рассчитаны на нижнее подключение

Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

Конструкция панельного радиатора с нижней подводкой

Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные. Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

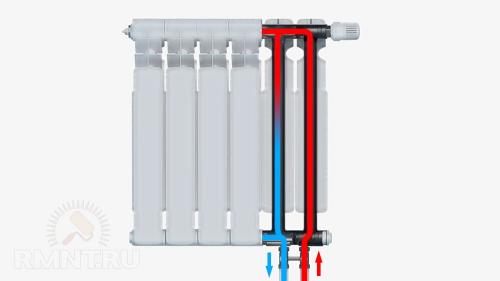

Секционный радиатор с нижним подключением

Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.

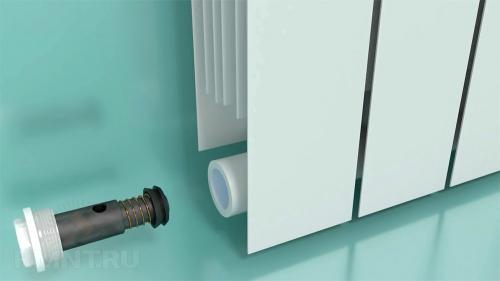

Клапан для нижнего подключения радиатора

Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.

Термостатический узел для нижнего подключения радиатора

Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.

Схемы подключения радиаторов отопления в многоквартирном доме. Факторы, влияющие на эффективность радиатора

Главные требования к системе отопления – это, безусловно, ее эффективность и экономичность. Поэтому к ее проектированию необходимо подходить вдумчиво, чтобы не упустить всевозможные тонкости и особенности конкретного жилого помещения. Если вы не обладаете достаточными навыками для создания грамотного проекта, лучше доверить это работу специалистам, которые уже зарекомендовали себя и имеют положительные отзывы от клиентов. Полагаться на советы знакомых, рекомендующих те или иные способы подключения радиаторов, не стоит, поскольку в каждом конкретном случае исходные условия будут разные. Проще говоря – что подходит одному, необязательно подойдет другому.

Тем не менее если вы все же хотите заниматься подводкой труб к радиаторам отопления самостоятельно, обратите внимание на следующие факторы:

• размер радиаторов и их тепловая мощность;
• размещение отопительных приборов внутри дома;
• схема подключения.

Современному потребителю на выбор представлены самые различные модели отопительных приборов – это и навесные радиаторы из различных материалов, и плинтусные или напольные конвекторы. Различие между ними состоит не только в размерах и внешнем виде, но и способах подводки, а также степени теплоотдачи. Все эти факторы повлияют на выбор вариантов подключения радиаторов отопления.

В зависимости от размера отапливаемого помещения, наличия или отсутствия утепляющего слоя на внешних стенах здания, мощности, а также рекомендованного производителем радиаторов типа подключения, будет разниться количество и габариты таких приборов.

Как правило, радиаторы размещают под окнами или в простенках между ними, если окна находятся друг от друга на большом расстоянии, а также в углах или вдоль глухой стены комнаты, в ванной, прихожей, кладовке, нередко – на лестничных клетках многоквартирных домов.

Чтобы направить тепловую энергию от радиатора внутрь комнаты, желательно прикрепить специальный отражающий экран между прибором и стеной. Такой экран можно сделать из любого отражающего тепло фольгированного материала – например, пенофола, изоспана или любого другого.

Перед тем, как подсоединить батарею отопления к системе отопления, обратите внимание на некоторые особенности ее установки:

• в пределах одного жилого помещения уровень размещения всех батарей должен быть одинаковым;
• ребра на конвекторах должны быть направлены вертикально;
• середина радиатора должна совпадать с центральной точкой окна или может быть смещена на 2 см вправо или влево;
• общая длина батареи должна составлять от 75 % ширины оконного проема;
• отступ от подоконника до радиатора должен быть не менее 5 см, а между прибором и полом должно быть не менее 6 см зазора. Лучше всего оставлять 10-12 см.

Обратите внимание , что от правильного выбора способов подключения радиаторов отопления в многоквартирном доме будет зависеть не только теплоотдача батареи, но и уровень теплопотерь.

Нередки случаи, когда владельцы квартир занимаются сборкой и подключением отопительной системы, следуя рекомендациям знакомых. При этом результат оказывается намного хуже ожидаемого. Это значит, что в процессе монтажа были допущены ошибки, мощности приборов недостаточно для отопления конкретного помещения, либо схема подключения труб отопления к батареям нецелесообразна для данного дома.

Неправильное подключение радиаторов отопления. Не греет радиатор отопления — верх горячий, а низ холодный

Эффективность работы отопительной системы — это главный аспект, который влияет на комфортность проживания. При неправильном подключении радиаторов отопления система будет работать на 30−50% слабее от запланированной мощности. В этой статье мастер сантехник расскажет как понять правильно ли подключен радиатор отопления и что делать если это не так.

Возможные причины

Почему нижняя часть радиатора отопления холодная? Следует сказать, что практически у всех моделей батарей температура в нижней части несколько ниже, чем на входе. Это связано с высоким уровнем теплоотдачи, вода успевает существенно остыть, прежде чем покинуть прибор. Возникает разница температур, которая несколько пугает владельцев. Так что при небольших перепадах не стоит волноваться, это вполне нормальная ситуация.

Но если разница существенно увеличивается, нижняя часть немного теплая или практически холодная, то этот факт указывает на серьезные проблемы. Существенно снижается эффективность системы, батарея неспособна обеспечивать достаточное количество тепла . Это негативно сказывается на температуре в помещении, так что необходимо срочно принять меры.

Самые распространенные причины:

• Во время установки были перепутаны трубы для подачи и обратки;
• Невысокая скорость циркуляции жидкости.

Первый случай достаточно распространен, подобные ситуации могут возникать при самостоятельном подключении или использовании услуг неквалифицированных мастеров. Любые нарушения схемы приводят к невозможности полноценной дальнейшей эксплуатации радиатора.

Во втором случае скорость течения воды внутри радиатора достаточно низкая, что негативно сказывается на его эксплуатации. Жидкость успевает полностью остыть, пока покинет батарею. На замедление скорости прохождения потока может повлиять множество причин, каждая из них требует оперативного устранения.

Неправильное подключение

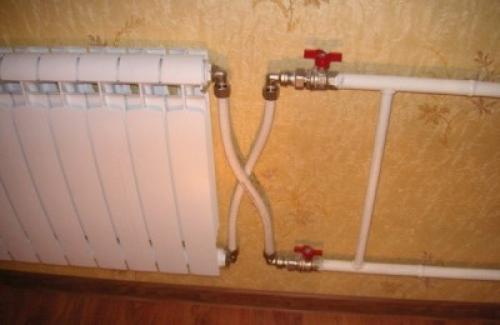

Неверное присоединение труб – одна из возможных причин снижения эффективности радиатора . Это грубая ошибка, опытные мастера не допускают таких оплошностей, чаще всего они возникают после выполнения работ любителями.

Труба, которая предназначена для обратки, присоединяется к верхнему патрубку, подача – к нижнему. В результате возникает спектр сопутствующих проблем:

• Полностью нарушается циркуляция воды и полноценная работа отопительной системы;
• Снижается КПД радиатора и его теплоотдача, вода неспособна полностью наполнить все секции;
• Нарушается процесс отведения жидкости из батареи.

Вода заходит через нижний патрубок, проходит по кругу и покидает радиатор. Его секции не прогреваются, реальная эффективность существенно снижается. Верхнее подключение не дает отводить жидкость из внутренней части, ведь особенности конструкции радиатора не позволяют создать повышенное давление для ее вывода через верхний патрубок.

Попадая внутрь, горячая вода старается сразу подняться вверх, ведь она имеет меньшую плотность, чем холодная. Теплоноситель преодолевает наименьший путь, а жидкость в секциях не перемещается.

При правильном подключении вода поступает сверху и проходит по верхнему коллектору. В радиаторе более низкое давление, жидкость перетекает в колонки и направляется в нижнюю часть. При этой схеме обеспечивается полноценный нагрев батареи.

Правильное подключение радиаторов отопления в квартире. Способы подключения радиаторов отопления

Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи .

Способ №1 — боковое подключение

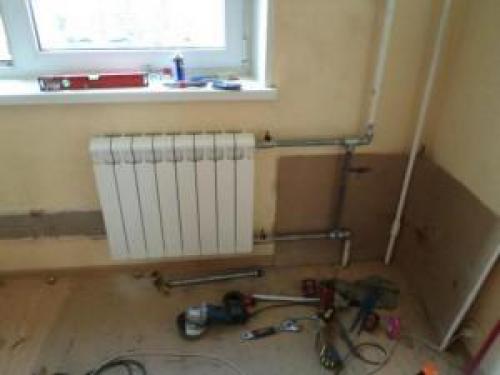

Боковое подключение радиаторов

Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.

К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:

1. Подача — в верхний патрубок.
2. Обратка — в нижний.

Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.

И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.

Боковое подключение радиаторов отопления. Монтаж радиаторов отопления своими руками

Независимо от способа установки и типа разводки справиться с этой задачей под силу самостоятельно при наличии даже минимальных навыков. Главное, точно придерживаться стандартного алгоритма

1. Подготовительные работы. Предполагают демонтаж старых батарей в случае необходимости, слив теплоносителя из системы, разметку положения корпуса. Важно, чтобы он находился примерно посередине оконного проёма. Расстояние от пола должно составлять не менее 15-20 см, от подоконника – 10-15 см, от стены – 5 см.
2. Навешивание прибора. Производится на специальные кронштейны, которые зачастую входят в комплектацию поставки. Здесь необходимо учесть несущую способность стены, особенно при установке чугунного оборудования. Фиксация крепёжных планок осуществляется на дюбеля или саморезы. Положение корпуса после монтажа необходимо проверить по уровню, так как любой перекос может привести к снижению эффективности работы.
3. Подсоединение к системе. Осуществляется двумя способами в зависимости от того, какая модель: боковая или вентильная. В первом случае разводка идёт вдоль стены или из неё, во втором она проходит скрыто под полом. В зависимости от конструкции устройства возможно нижнее боковое подключение вентильных радиаторов отопления, когда выходы находятся в донной части права или слева, и центральное, когда они размещаются посередине. Первый вариант более распространён, так как обеспечивает лучший прогрев поверхности. В случае с боковым присоединением трубы подводятся с одной стороны или с противоположных.

Схемы подключения радиаторов отопления в частном доме. Принципиальное устройство радиатора отопления

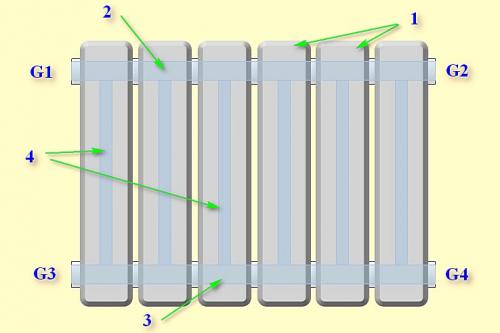

Итак, если изобразить обычный радиатор отопления схематично, может получиться примерно такая картина:

Примерно так устроено большинство радиаторов отопления

С точки зрения компоновки – это обычно совокупность теплообменных секций (поз.1). Количество этих секций может различаться в довольно широком диапазоне. Многие модели батарей позволяют варьировать это количество, добавляя и уменьшая, в зависимости от необходимой тепловой суммарной мощности или исходя из предельно допустимых размеров сборки. Для этого между секциями предусматривается резьбовое соединение с помощью специальных муфт (ниппелей) с необходимым уплотнением. Другие радиаторы такой возможности не предполагают секции их соединены «намертво» или вовсе представляют собой единую металлическую конструкцию. Но в свете нашей темы это отличие принципиального значения не имеет.

А вот что важно – это, так сказать гидравлическая часть батареи. Все секции объединены общими коллекторами, расположенными горизонтально сверху (поз. 2) и снизу (поз. 3). И вместе с тем , в каждой из секций предусмотрено соединение этих коллекторов вертикальным каналом (поз. 4) для движения теплоносителя.

Каждый из коллекторов имеет соответственно по два входа. На схеме они обозначены G1 и G2 для верхнего коллектора, G3 и G4 – для нижнего.

В подавляющем большинстве схем подключения, используемых в отопительных системах частных домов, всегда задействованы только два этих входа. Один подключен к трубе подачи (то есть идущей от котла). Второй – к «обратке», то есть к трубе, по которой теплоноситель возвращается от радиатора в котельную. Остальные два входа перекрываются заглушками или иными запорными устройствами.

И вот что важно – от того, как взаимно будут расположены эти два входа, подачи и «обратки», как раз во многом и зависит эффективность ожидаемой теплоотдачи радиатора отопления.

Примечание : Безусловно, схема дана со значительным упрощением, и во многих типах радиаторов может иметь свои особенности. Так, например , в знакомых всем чугунных батареях типа МС — 140 каждая секция имеет по два вертикальных канала, соединяющих коллекторы. А в панельных стальных радиаторах и вовсе нет секций – но система внутренних каналов в принципе повторяет показанную гидравлическую схему. Так что все, что будет говориться далее, в равной мере относится и к ним.
