Практически в каждом доме уже стоит специальный прибор, именуемый тепловым вычислителем. Его задача посчитать, сколько тепла забрал Ваш дом. К сожалению, в силу исторических причин, когда все у нас был общее, а стало быть ничье, мы не привыкли считать расходы на отопление. А тем временем, сегодня отопление — это самая дорогая графа расходов в платежках. Причем из-за того, что исторически отопление в нашей стране никто не считал — эта сфера теперь самая взяткоемкая и крайне неэффективная. И чтобы как-то ситуацию исправить, каждый, кого интересует, что за цифры им выставляют в коммунальных платежках обязан запомнить и понять главную формулу в ЖКХ :

Именно, по этой школьной формуле тепловой счетчик рассчитывает Вам стоимость отопления: m — это масса теплоносителя, которая прошла через Ваш дом за 1 час, dT — это разница температур между подачей и обраткой. Т.е. на входе например 80 градусов, теплоноситель пройдя через батареи отопления дома остывает до 50 градусов — dT равна 30 градусам. Перемножив массу теплоносителя на разницу температур, мы получаем ту самую Гигакалорию. В каждом регионе устанавливается своя цена на 1 Гигакалорию, например в моем Владимире она равна 1987 рублей 40 копеек. Полученная за месяц Q, умножается на тариф, дальше делится на общую жилую площадь дома, и мы получаем стоимость отопления в расчете на 1 квадратный метр. Ну а сколькими квадратными метрами Вы владеете, столько собственно говоря Вы и обязаны заплатить. Вот такая довольно простая схема, о которой многие в нашей стране даже не подозревают, включая к всеобщему удивлению даже тех, кот этим самым ЖКХ и занимается (как показала моя практика).Только понимая, как работает тепловой счетчик и из чего формируется цена за отопление можно заниматься вопросами энергосбережения. А как показывает формула, экономить можно либо на разнице температур, либо на массе теплоносителя, пропускаемого через дом. Тут надо сделать оговорку, просто так, взять и пустить подачу в обратку нельзя, если дом совсем не забирает тепла, и разница температур подачи и обратки меньше 3 градусов, такой тепловой счетчик снимается с учета и дому назначается оплата по нормативу. Эта особенность тепловой сети города, которую мы касаться сейчас не будем.

Отопление идет сверху или снизу. Какое давление в системе?

9-ти этажки

Дома высотой до 9 этажей имеют нижний розлив снизу вверх. Т.е. от водомера по большой трубе вода уходит по стоякам до 9-го этажа. Если у водоканала настроение хорошее, то на вводе нижней зоны должно быть примерно 4 кг/см2 . С учётом падения давления в один килограмм на каждые 10 метров водяного столба жители 9-го этажа получат приблизительно 1 кг давления, что считается нормой. На практике же в старых домах давление на вводе составляет всего 3,6 кг. И жители 9го этажа довольствуются ещё меньшим давлением чем 1кг/см2

12-20 этажей

Если дом выше 9-ти этажей, например 16 этажей, то такая система делится 2 зоны. Верхняя и нижняя. Где для нижней зоны сохраняются те же условия, а для верхней давление поднимают примерно до 6 кг. Чтобы воду поднять на самый верх в подающую магистраль, а с ней вода стояками идёт до 10-го этажа. В домах выше 20-ти этажей подача воды может делится на 3 зоны. При такой схеме подачи, вода в системе не циркулирует, стоит на подпоре. В квартире многоэтажки в среднем мы получаем давление от 1 до 4 кг. Бывают и другие значения но сейчас мы их рассматривать не будем.

Кроме того, через этот же канал жидкость поступает на рециркуляцию в отопительную систему. Все эти процессы в совокупности позволяют смешивать теплоноситель, подводя его к оптимальной температуре, которой достаточно для обогрева всех квартир. Использование элеваторного узла в схеме позволяет обеспечить наиболее качественное отопление в высотных домах, независимо от этажности.

Подача и обратка в многоквартирном доме. О системе отопления многоэтажного дома

Система отопления дома. как правило, является однотрубной разлив или верхний, или нижний. Что касается обратки и подачи, то они могут быть размещены в подвале, но возможно, что обратка находится в подвале, а подача расположена на чердаке. Движение воды в стояках может быть попутным и идти сверху вниз или же встречным и идти снизу вверх (в этом плане имеет значение то, какая была использована схема отопления дома).

Есть такие стояки, которые используются со встречным теплоносителем, могут они быть и попутным. Если схема отопления дома именно такая, то в любой системе функционирует стояк полотенцесушителя (при этом система может быть как с открытым водозабором, так и с закрытым).

Очень важное значение имеет количество секций и размер радиаторов отопления. Такие параметры необходимо определить посредством расчетов, по мере того как остывает вода в теплоносителе. В связи с этим есть один хороший совет: если появится желание заменить радиаторы на более новые и современные, то пользоваться услугами знакомых не стоит, так как нужно принимать во внимание продвижение и остывание теплоносителя. В этом случае рекомендуется воспользоваться услугами компании, обслуживающей дом, и не стоит выкидывать перемычки, так как компания заинтересована в их восстановлении.

Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе. Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

• трубный (газовый) ключ
• разводной ключ
• трубогиб
• обжимные клещи.

C такими инструментами все неполадки быстро ликвидируются.

Отопление в многоквартирном доме снип.

Настоящий свод правил разработан в целях обеспечения требований Федерального закона от 30 декабря 2009 г. N 384-ФЗ "Технический регламент о безопасности зданий и сооружений" . Кроме того, применение настоящего свода правил обеспечивает соблюдение требований Федеральных законов

• от 23 ноября 2009 г. N 261-ФЗ "Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации" .

1 Область применения

1.1 Настоящий свод правил распространяется на проектирование систем внутреннего тепло- и холодоснабжения, отопления, вентиляции и кондиционирования воздуха в строящихся, реконструируемых или капитально ремонтируемых зданиях, общественных, высотой не более 50 м и жилых зданиях, высотой не более 75 м, включая многофункциональные здания и здания одного функционального назначения.

1.2 Настоящий свод правил не распространяется на системы отопления, вентиляции и кондиционирования воздуха защитных сооружений гражданской обороны; сооружений, предназначенных для работ с радиоактивными веществами, источниками ионизирующих излучений; объектов подземных горных работ и помещений, в которых производятся, хранятся или применяются взрывчатые вещества; специальных нагревающих, охлаждающих и обеспыливающих установок и устройств для технологического и электротехнического оборудования; аспирации, пневмотранспорта и пылегазоудаления от технологического оборудования и пылесосных установок; на здания и помещения сельскохозяйственного и производственного назначения, в которых параметры микроклимата и воздухообмен задаются технологическими требованиями, а также на здания и сооружения, относящиеся в соответствии с к особо опасным объектам.

---

Как отрегулировать отопление в многоквартирном доме. Автоматизация процесса регулирования подачи тепла МКД

Существующая система транспортировки и распределения тепловой энергии далека от идеала. Особенно остро ее несовершенство ощущается в периоды межсезонья. Часто бывает – за окном стабильно теплая погода, батареи упорно греют и без того теплые помещения. Подобная ситуация обусловлена тем, что единственным звеном в цепи предприятий, коммуникаций и устройств подачи теплоносителя , имеющее возможность повлиять на процесс подачи тепла, является котельная или ТЭЦ. Но даже у них нет возможности гибкого регулирования, они не имеют механизмов, позволяющих моментально реагировать на перемену погоды.

Идеальным вариантом регулирования подачи тепла в многоквартирном доме будет такой проект, при реализации которого появляется возможность регулирования температуры каждой комнаты отдельно. Такое решение позволяет обеспечить индивидуальный учет подачи тепла, что в свою очередь дает возможность жильцам не платить за тепло, попросту вылетающее через открытые форточки.

Индивидуальный учет подачи тепла позволяет потребителю самому осуществлять регулирование количества потребляемой тепловой энергии . Этого можно достичь, устанавливая меньшую температуру помещений, которые не используются, поднимать ее по мере необходимости.

Регулирование подачи тепла можно реализовать, перекрывая краны на радиаторах. Кроме того можно доверить процесс регулирования автоматике. Современная промышленность предлагает различные устройства позволяющие регулировать температуру помещения. Самые распространенные из них – радиаторные терморегуляторы. Это устройства, состоящие из термостатической головки и клапана. Датчик измеряет температуру помещения, управляет клапаном. В зависимости от предварительных настроек клапан увеличивает или уменьшает подачу теплоносителя, регулируя уровень нагрева.

Благодаря возможности точной настройки, данное устройство позволяет регулировать микроклимат внутри здания, поддерживать комфортную атмосферу, экономить энергию. Существуют различные виды радиаторных терморегуляторов. Большая их часть позволяет установить значение температуры, которое желает получить владелец помещения. Существуют более сложные модели. Некоторые из них позволяют устанавливать температуру для разного времени суток, к примеру, они могут ограничить подачу тепла днем, когда в квартире никого нет, а ближе к вечеру согреть помещение до комфортного уровня.

Как работает отопление в частном доме. Водяное

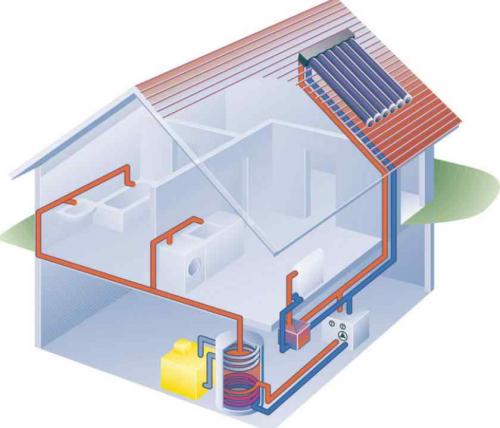

Одной из самых популярных и простых систем считается водяное отопление. Она представляет собой замкнутую цепь с центральным элементом – котлом. Он генерирует тепло и передаёт воду по теплопроводным трубам и радиаторам, после чего поток поступает обратно.

Чуть реже в качестве нагревательной жидкости может выступать антифриз, а топлива – керосин, уголь, дрова, электричество и другое сырьё.

Такой непрерывный принцип не требует затрат на дополнительный расход воды. Но и недостатки у системы тоже есть: чтобы отопить обширную площадь, потребуется немалое количество времени и топлива. Водяной котёл долго нагревается, а иногда оказывается малоэффективным без вспомогательных устройств, таких как теплоаккумулятор.

Материалом для труб чаще всего выступает:

• Сталь. Лучше выбирать оцинкованную или нержавеющую, чтобы избежать образования коррозии.
• Медь. Считается самым дорогим вариантом, однако, и самым надёжным. Такие трубы выдерживают высокое давление и температуру. Выбирайте именно медные трубы, если хотите, чтобы отопительная система не вышла из строя долгие годы.
• Полимеры. Оптимальный вариант – металлопластмассовые трубы. Они просты в монтаже, не собирают конденсат и не покрываются ржавчиной. Но стоит быть аккуратными с резким перепадом температуры перемещающейся жидкости или «разморозкой» дачи после зимнего периода. Труба может не выдержать и начнёт протекать.

Существует несколько разновидностей систем. Каждая отличается своими плюсами и минусами, а также нюансами монтажа.

Однотрубная система

Самая простая система, которую можно собрать самостоятельно. Один котёл соединён с радиаторами по линейному принципу: горячая вода проходит через все пункты магистрали и возвращается обратно в теплоноситель. С помощью дополнительных задвижек можно регулировать подачу тепла в разные помещения.

Проложить такое отопление в частном доме можно как в горизонтальном, так и вертикальном направлении. В случае с отоплением по вертикали, котёл лучше устанавливать на верхних этажах и пускать трубопровод вниз.

Минус такой системы в неравномерном нагревании дома, так как более отдалённые помещения всегда будут более прохладными. Подойдёт такой вариант для небольших коттеджей и садовых домиков.

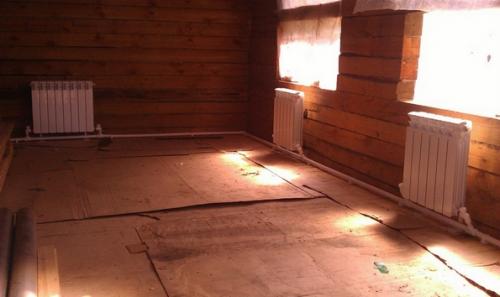

Двухтрубная система

Более сложная система отопления частного дома, с которой не всегда можно справиться без помощи профессионала. В конструкции задействовано сразу две трубы: по одной вода следует к приборам отопления, а по другой – возвращается обратно. Увеличивается не только площадь отопления, но и эффективность. Тепло передаётся равномерно в каждую комнату, где установлен радиатор. Чтобы вода остывала медленнее, на батареях устанавливаются терморегуляторы.

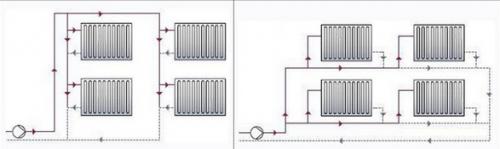

Ещё одно преимущество – разнообразие разводок:

• Горизонтальная тупиковая. Такой тип установить проще всего, но вот температуру контролировать сложнее. Трубы присоединяются к радиаторам сверху и снизу. Чтобы такое приспособление принесло пользу – без циркулярного насоса не обойтись. Он создаёт дополнительный расход электроэнергии, но рациональнее расходует топливо и отапливает все помещения одинаково.
• Горизонтальная попутная. Потоки горячей и остывшей воды движутся по параллельным трубам и поддерживают температуру на нужном уровне.
• Горизонтальная коллекторная. С такой структурой можно добиться максимально равномерного прогрева всего дома. Конструкция имеет множество разветвлений. Трубопровод отходит от каждой батареи, что усложняет процесс установки.
• Вертикальная с верхней разводкой. Вертикальная разводка пригодится в домах с тремя этажами и больше. Трубопровод прокладывается на верхнем уровне или чердаке, после чего тепло распределяется по стоякам к отопительным приборам.
• Вертикальная с нижней разводкой. Основной блок расположен в подвальном помещении – отопитель движется уже вверх и проходит через все установленные радиаторы.

Как работает отопление в многоквартирном доме. Как работает система центрального отопления

В большинстве домов нашей необъятной Родины, которая к слову на 2/3 состоит из вечной мерзлоты, тепло в квартиры поступает от ТЭЦ, и называется это гордым словом «центральное отопление». Об этом мы сегодня и поговорим. ТЭЦ нагревает теплоноситель и по трубам, как по кровеносным сосудам, через весь город тепло поступает к вам в дом: сначала в тепловой узел, который как правило расположен в подвале, а затем и в батареи Вашей квартиры. Отдавая тепло, теплоноситель остывает и через так называемую обратку, уходит назад на ТЭЦ. Кстати, как правило теплоноситель — это обычная вода с добавлением присадок, которые предотвращают отложения в батареях отопления и трубах.Тут кстати, есть очень важный нюанс, о котором как показала моя практика даже многие сантехники не подозревают. В тепловом узле есть элеваторный узел, изобретение 19 века, но увы до сих пор повсеместно применяемое.

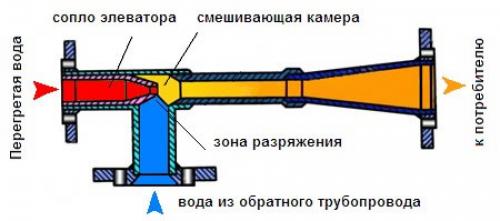

В элеваторном узле, есть так называемое сопло, он же конус. Многие сантехники считают, что его задача просто заузить сечение, чтобы поменьше тепла поступало в дом. На самом деле нет. Его задача, создать разрежение, при котором горячая вода с подающего трубопровода на высокой скорости, но с меньшим давлением, начинает смешиваться с остывшей обраткой (с той водой, которая уже прошла через батареи отопления Вашего дома) и за счет этого происходит регулирование температуры отопления на вводе в дом. К сожалению, сопло — устройство примитивное, изобретенное в 19 веке, и поэтому смешивание происходит всегда одинаковое, независимо от того, какая температура сейчас на улице +5 или -40.Многие сантехники, когда получают жалобы от жильцов, которым стало холодно растачивают сопло элеватора выше нормативного сечения или даже полностью его убирают. Делать это категорически не рекомендуется, так как согласно графику, ТЭЦ в сильные морозы подает теплоноситель под крайне высоким давлением температурой до 130 градусов! Если запустить такое тепло в квартиру, и не дай Бог прорвет батарею отопления — жертвы гарантированы. Кстати, ровно по этой причине производители полипропиленовых труб, так широко полюбившихся российским сантехникам, запрещают или не рекомендуют использовать их на центральном отоплении . Большинство полипропиленновых труб держат максимум 90 градусов и то, относительно не долгий срок. Посмотрите теперь на трубы в вашей квартире и задумайтесь.

Как устроена система отопления в 9 этажном доме. Однотрубная схема отопительных систем

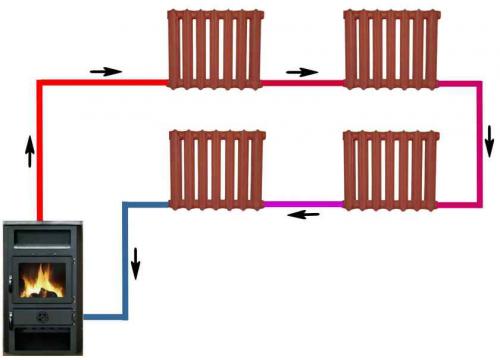

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

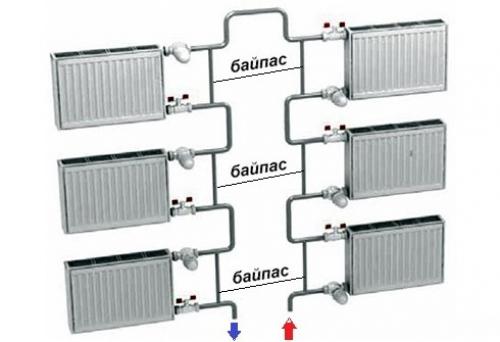

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.
