Современные котлы управляются автоматически. При их установке используются детали, которые самостоятельно контролируют некоторые из процессов. Система обычно крепится на пол или к стене. Перед покупкой обязательно создаем проект, в котором прописываем необходимые детали и учитываем все нюансы.

Обычно обвязка состоит из 7 этапов. В зависимости от котла появляются определенные нюансы, поэтому рассмотрим универсальный способ. Первым делом нужно приобрести оборудования для закрытой системы. Для этого понадобится расширительный бак, предохранители, трубы, коллекторы (если система двухтрубная), воздухоотводный клапан, само устройство и т.д. Рекомендуется присмотреться к моделям, в которых встроены некоторые из вышеописанных позиций.

Котлы монтируются в зависимости от типа установки (напольные и настенные). Они имеют свои разновидности, например, среди настенных моделей можно найти турбированные. Такие устройства сами отводят использованные газы и способны подавать воздух в камеру сгорания. Для отвода газов понадобится коаксиальная труба, которая выходит на улицу. Часть, выходящую наружу, лучше утеплить.

Схема обвязки настенного газового котла

Если котел будет напольным, то важно сделать площадку из несгораемого материала, хорошо с задачей справится железный лист. Далее требуется сделать расширительный бак. Даже если он предустановлен, лучше вмонтировать в систему еще один, перед этим наполнив его воздухом до рекомендованного давления. Идеальное местоположение – рядом с котлом.

Схема обвязки напольного котла

Схема обвязки настенного газового котла

Пожалуй, самый распространенный способ соединить котлы – вмонтировать отсечные краны на входных и выходных патрубках. На обратном трубопроводе желательно ставить фильтры, с помощью которых можно избавляться от пыли и возникшей грязи. При работе можно использовать пластиковые трубы.

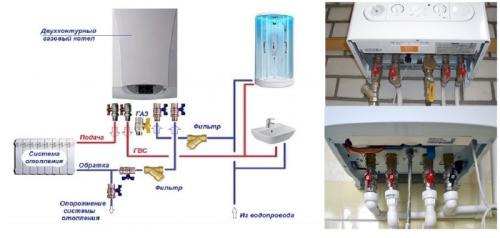

Схема обвязки газового двухконтурного котла

Для удобства применяются угловые шаровые краны, при работе трубы могут поворачиваться к стене при помощи углов. Газ должна проводить уполномоченная организация или человек с соответствующей квалификацией, после этого нагретая жидкость подается к радиаторам. Затем производится работа с обратными механизмами. Настенные газовые котлы проще в установке, в отличие от напольных, поскольку у них внутри есть ряд дополнительных деталей (группа безопасности, расширительный бак, насос).

Есть ряд базовых правил, которые соблюдаются при создании схемы обвязки котла отопления для удобства и безопасности:

• Все точки для перекрытия коммуникаций должны находиться в доступных местах.
• Фильтр важно поставить горизонтально, «носик» с пробкой должен быть внизу. Это необходимо для более комфортной чистки.
• В самой нижней части сети должен находиться штуцер подпитки от водопровода. Перед врезкой в магистраль нужно вмонтировать пружинный обратный клапан и отсекающий кран.

Все модели подвесных котлов работают с закрытыми системами.

Схема обвязки напольных газовых котлов

Котлы, устанавливаемые на пол, не имеют группы безопасности или дополнительных деталей, вроде расширительного бака, поэтому все механизмы придется монтировать самостоятельно.

Подобные котлы нужно монтировать ниже разводки.

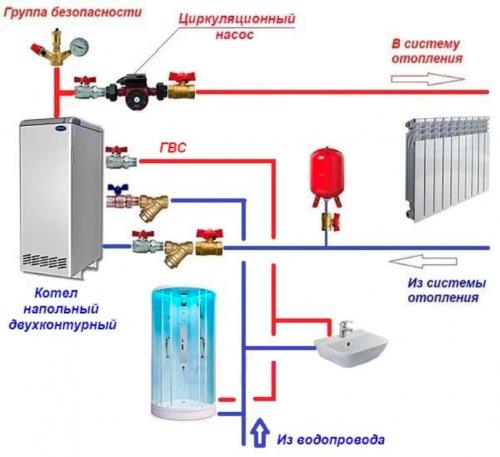

Схемы обвязки напольных газовых котлов

Разберем несколько дополнительных нюансов, касающихся установки:

• для того чтобы без проблем снять насос, желательно установить 2 крана по бокам;
• на выходе из отопителя должна быть вмонтирована группа безопасности без кранов;

При повторении за схемой и следовании вышеуказанным рекомендациям обвязка напольных газовых котлов должна пройти без проблем.

Обвязка газового котла Baxi. Схемы обвязки систем отопления Baxi

Несмотря на то, что производитель позаботился о том, чтобы предоставить пользователю всю необходимую документацию по обвязке котла к системе отопления, для того чтобы сохранить гарантийные обязанности, не рекомендуется выполнять это самостоятельно, нужно пригласить сервисную службу, которую порекомендуют в магазине при покупке агрегата.

Это позволить не только сохранить гарантию на оборудование, но и решить в будущем вопросы с инспекцией горгаза, которые должны будут давать разрешение на эксплуатацию газового оборудования.

Таким образом, задачей пользователя будет подбор нужной схемы обвязки. Она будет зависеть от установленного контура отопления. Согласно существующим схемам теплоснабжения она может быть:

• двухтрубная для домов большой отопительной площади;
• однотрубная с естественной циркуляцией для домов малой нагреваемой площади;
• комбинированная, для многоконтурных систем отопления.

Двухтрубная схема

Двухтрубная схема Бакси выполняется из источника нагрева, циркуляционного насоса, расширительного бака, группы безопасности, грязевика и фильтра очистки теплоносителя.

Принцип работы двухтрубной сети:

1. Холодная вода через фильтр поступает в отопительный контур на всас сетевого насоса.
2. Вода поступает в котел, нагревается до температуры установленной пользователем на рабочей панели.
3. Нагретый теплоноситель поступает на подачу системы отопления.
4. От подающего трубопровода идут ответвления к каждому прибору отопления.
5. Охлажденная вода из радиатора по обратному ответвлению поступает в общую обратную магистраль и насосом подается в агрегат для следующего цикла нагрева

На приборе отопления устанавливаются воздухоотводчики и тепловой датчик, который регулируют теплоноситель в зависимости от установленной температуры.

Благодаря такой схеме радиаторы нагреваются равномерно и при необходимости могут быть полностью индивидуально отключены.

Однотрубная схема

Однотрубная схема с естественной циркуляцией доступная и экономичная схема обвязки предназначена для малогабаритных одноэтажных домов.

Схема состоит в следующем:

1. Газовый котел устанавливается на стену в кухне.
2. Подача от устройства поступает по одному трубопроводу, к которому подключены все радиаторы последовательно.
3. Нагретый теплоноситель из аппарата поступает в подающую магистраль, которая имеет верхнюю разводку, а затем последовательно проходит по всем радиаторам отопления.
4. Из последнего радиатора он поступает в обратную магистраль и затем в котел для нового цикла нагрева.
5. Движение среды протекает под воздействием естественной циркуляции, возникающей при разности температур в подаче и обратке. Для эффективности движения трубопроводы подачи и обратки устанавливаются с уклоном. Воздушник устанавливается в самой верхней точке, обычно в чердачном помещении.
6. В системе устанавливается расширительный бак для компенсации температурного расширения теплоносителя.

Недостаток такой схемы, в том, что первые по ходу теплоносителя батареи перегреваются, а последние недогреваются. Эффективность схемы можно повысить, если интегрировать в контур циркуляционный насос, что позволит увеличить площадь нагрева от 40 м2 до 150 м2.

Комбинированная схема системы газового отопления Бакси

Это наиболее прогрессивная схема обвязки котла, она имеет несколько независимых контуров отопления — радиаторный и систему «теплый пол».

Обычно радиаторы устанавливают в спальных комнатах и гостиной, а в остальных помещениях в кухне, ванной комнате и других подсобных помещениях устанавливают «теплый пол», который работает в более низких температурных режимах и может работать с обратным теплоносителем.

В этом варианте тем система будет более полно отбирать тепло у греющей сетевой воды. При этом, чем ниже будет температура в обратном трубопроводе, тем выше обеспечен КПД теплосетевой установки.

Ограничение температуры обратного теплоносителя устанавливается заводом изготовителя для конкретной модели агрегата, чтобы противодействовать процессу образования конденсата в дымовых газах. Для распределения теплоносителя по разным контурам потребуется установка котла Бакси с гидравлическим коллектором и отдельными насосами циркуляции на каждый контур.

Несмотря на то, что производитель позаботился о том, чтобы предоставить пользователю всю необходимую документацию по обвязке котла к системе отопления, для того чтобы сохранить гарантийные обязанности, не рекомендуется выполнять это самостоятельно, нужно пригласить сервисную службу, которую порекомендуют в магазине при покупке агрегата.

Это позволит не только сохранить гарантию на оборудование, но и решить в будущем вопросы с инспекцией горгаза, которые должны будут давать разрешение на эксплуатацию газового оборудования.

Задача пользователя - подбор нужной схемы обвязки

Она будет зависеть от установленного контура отопления. Согласно существующим схемам теплоснабжения она может быть:

Двухтрубная схема Baxi

Выполняется из источника нагрева, циркуляционного насоса, расширительного бака, группы безопасности, грязевика и фильтра очистки теплоносителя.

Принцип работы двухтрубной сети

На приборе отопления устанавливаются воздухоотводчики и тепловой датчик, который регулирует теплоноситель в зависимости от установленной температуры.

Благодаря такой схеме радиаторы нагреваются равномерно и при необходимости могут быть полностью индивидуально отключены.

Однотрубная схема с естественной циркуляцией

Доступная и экономичная схема обвязки предназначена для малогабаритных одноэтажных домов.

Схема состоит в следующем:

• Недостаток такой схемы, в том, что первые по ходу теплоносителя батареи перегреваются, а последние недогреваются.
• Эффективность схемы можно повысить, если интегрировать в контур циркуляционный насос, что позволит увеличить площадь нагрева от 40 м2 до 150 м2.

Подключение газового котла в частном доме. Последовательность подготовительных мероприятий

Базовая регламентирующая документация для установки котла

Первым шагом рекомендовано ознакомиться с нормативной документацией, в которой, в принципе, и изложены все правила и требования, необходимые при обустройстве автономного отопления в квартире или частном доме.

Все эти данные можно найти в СНиП (Строительные нормы и правила) 31-02-2001, «Газоснабжение загородного дома. Предъявляемые требования и правила установки газового оборудования».

Кроме этого документа, нужно просмотреть и дополнительные, содержащие информацию по обустройству котельных и правилам установки котла. Их также можно найти в среди «Строительных норм и правил»:

• СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
• СНиП 21-01-97 «Пожарная безопасность зданий и сооружений».
• СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Для обустройства котельной в частном доме, следует изучить СНиП 2.04.08-87.

Как оборудуется котельная в частном доме?

В собственном доме под отопительное оборудование обычно выделяется отдельное помещение. Каким требованиям должна отвечать котельная – подробная информация об этом изложена в отдельной публикации нашего портала.

Согласование установки газового котла

Для того чтобы установить газовый котел в частном доме или квартире, мало будет изучить документы СНиП. Для начала необходимо получить технические условия, которые станут основанием для организации дальнейших работ по подключению оборудования к газовым магистралям.

Для этого хозяином жилья полается заявление в местную службу газоснабжения, в котором указывается предполагаемый расход газа, необходимый для использования в конкретном строении для отопления и для других нужд. Этот параметр рассчитывается ориентировочно на базе нормативов СНиП 31-02, п. 9.1.3, в котором приведены среднесуточные показатели объема газа для одноквартирного дома:

— газовая плита (приготовление пищи) – 0,5 м³/сутки;

— горячее водоснабжение, то есть использование проточного газового водонагревателя () — 0,5 м³/сутки;

— отопление с помощью бытового газового агрегата с подключенным водяным контуром (для средней полосы России) — от 7 до 12 м³/сутки.

В местной организации, контролирующей газоснабжение и установку котельного оборудования, запрос рассматривается специалистами. Для заявителя составляется документ с техническими условиями или с мотивированным отказом. Процесс рассмотрения может занять от одной недели до месяца, в зависимости от оперативности работы данной контролирующей службы.

Если запрос будет удовлетворен, то на руки выдаются технические условия, которые должны быть полностью реализованы при монтаже газового оборудования. Этот документ одновременно будет являться разрешением на проведения соответствующих работ.

Необходимо твердо знать, что установка газового оборудования без получения технических условий является незаконной. К тому же несогласованный самостоятельный монтаж котла — весьма небезопасен, особенно в тех случаях, когда подобные работы будут проводиться в многоэтажном доме. Печальных примеров тому, увы, сколько угодно.

Разработка проекта установки

Когда технические условия будут получены, можно переходить к составлению проекта установки.

Проект разрабатывается с учетом всех требований, указанных в технических условиях. Сюда же входит схема прокладки газовых коммуникаций: для частного дома – по участку до входа в жилое строение с указанием этой точки в чертеже, а для квартиры — от входа в нее трубы газоснабжения до точки подключения к отопительному котлу

Начинать какие бы то ни было монтажные работы запрещено, пока не будет составлен, согласован и утвержден соответствующий проект

Разработкой проекта должны заниматься только специалисты-проектировщики, имеющие лицензию на проведение работ данного вида. Как правило, в организации, занимающейся газоснабжением в том или ином регионе (населенном пункте) предусмотрен проектный отдел, где и осуществляется все подобные изыскания, расчеты и их графическое оформление.

Утверждение проекта

Далее, готовый проект отправляется для согласования в отделение организации, контролирующей газоснабжение дома, где будет устанавливаться. Период согласования предоставленных документов зависит от сложности схемы проекта, и может занять от одной недели до трех месяцев.

К отдаваемого на согласование проекту установки котла и подведения газовой магистрали обязательно прикладываются следующие документы с характеристиками котельного оборудования:

• Техпаспорт газового котла.
• Инструкция по его эксплуатации.
• Сертификаты соответствия техническим и санитарно-гигиеническим требованиям.
• Данные экспертизы о соответствии данного агрегата всем предъявляемым требованиям безопасности.

Эти документы покупателю выдает продавец вместе с котлом, а оформляются они производителем котельного оборудования.

В случае если проект не получил одобрения, то помимо мотивированного отказа заявителю выдается перечень тех действий, которые необходимо произвести для получения положительного заключения.

Обвязка напольного газового котла. Правила обвязки газового агрегата

Прежде чем начинать приобретать оборудование нужно получить Технические условия и разрешения на подключение к газопроводу. Газовая служба определяет, возможна ли в принципе установка газового котла, а также параметры газа в точке врезки. Далее владельцы выполняют проект теплоснабжения с привлечением специализированной организации, в котором будет в обязательном порядке указана схема обвязки. Данный проект согласовывается с газовой службой. Обычно на это уходит от 2-х недель до 3-х месяцев, только после этого можно покупать газовое оборудование.

Основные правила:

1. Перед тем, как начинать выполнять обвязку газового котла для отопления, его устанавливают в помещении, которое должно иметь минимальные параметры: площадь не менее 4м, высота – 2,5 м, а ширина дверного проема не менее – 0,8 м.
2. В помещение должна быть естественная вентиляция и окна, размеры которых зависят от площади: 0,3 м2 окна на 10 м2.
3. Все газопроводы должны быть стального изготовления.
4. Дымоходная труба должна иметь диаметр, в зависимости от мощности котла: 30 кВт – 13 см, 40 кВт – 17 см, но при этом она не должна быть меньшей, чем выходной дымовой патрубок из котла.
5. Наружная часть дымохода, должна быть выше крыши не менее чем на 50 см.
6. В помещении котельной устанавливают датчик по загазованности и клапан-отсекатель газа.
7. Оборудование котла должно быть надежно заземлено.
8. Система подачи электроэнергии оборудуется токовой защитой и теплоизоляцией.
9. Обвязка элементов рабочей схемы выполняется с применением трубопроводов, которые могут быть из оцинкованной стали, чугуна, меди и пластика.
10. Участки труб на выходе из котла выполняются только металлическими, протяженностью не менее 1.0 м.
