Именно на этом этапе совместно с проектировщиком определяется, какой будет индивидуальная система отопления в квартире и подбирается котел по мощности. Последняя смело принимается из расчета 100 Вт на 1 м2 площади, этого более чем достаточно, так как даже угловая квартира имеет множество общих стен с соседями, и через эти конструкции тепло не теряется. Тип разводки можно выбрать в зависимости от размеров жилища. Для небольших квартир вполне сгодится однотрубная «ленинградка», а для помещений побольше – традиционная двухтрубная система с нижней разводкой.

Учтите, что в условиях квартиры вам подойдут только настенные газовые или электрические котлы, а в них уже встроен циркуляционный насос, а иногда и расширительный бак. Так что система будет закрытой с принудительной циркуляцией.

Помимо разработки новой схемы проектная документация должна содержать раздел, где отражается демонтаж старой системы. Разборке и утилизации подлежат батареи и подводки к ним, проходящие через квартиру стояки трогать нельзя. Вместо вырезанного байпаса надо приварить прямой участок трубы. Чтобы теплоснабжающая организация не продолжала вам насчитывать оплату, стояки следует теплоизолировать.

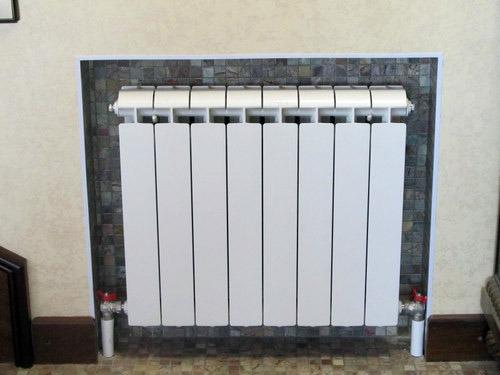

Новая схема индивидуального отопления должна предусматривать установку радиаторов с термостатическими вентилями на входе. Сами радиаторы подойдут алюминиевые, биметаллические ставить нет смысла. Что касается газового котла, то его тип зависит от наличия дымоходной шахты. Когда она есть, то можно взять простой отопитель с открытой камерой сгорания.

Внимание! Запрещается подключать котел к вытяжным вентиляционным шахтам. Если дымоходного канала нет, то подойдет только турбированный теплогенератор с закрытой камерой и коаксиальной трубой для отвода газов сквозь стену.

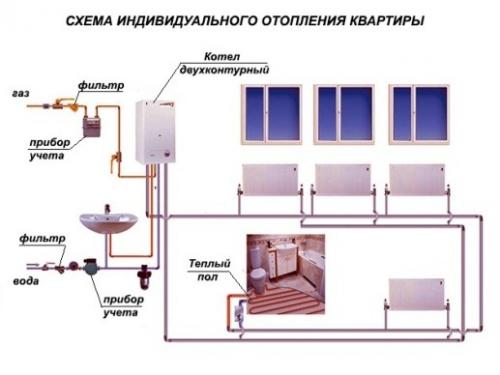

Кстати сказать, для удобства можно установить двухконтурный источник тепла, это позволит вам в дальнейшем отказаться и от централизованного горячего водоснабжения. Также при желании может быть реализована система индивидуального отопления с теплыми полами. Тут надо обратить внимание на надежность межэтажного перекрытия. Когда в нем нет уверенности, то затевать устройство стяжки не рекомендуется, лучше смонтировать теплые полы на деревянных лагах с покрытием из ламината.

Поскольку отключения электроэнергии бывают и в квартирах, то для надежной работы газового агрегата лучше иметь блок бесперебойного питания. С электроотоплением дело обстоит сложнее, остается надеяться, что отключение продлится недолго. Осуществлять монтаж индивидуального отопления вы можете и самостоятельно, кроме одного участка: подключения теплогенератора к газовым либо электрическим сетям здания. За этой услугой придется обратиться к поставщику энергоносителя.

Правильная разводка труб отопления в квартире. Выбор труб для отопления

Для отопительных систем используется всего несколько видов труб, поэтому особых сложностей с их выбором не будет:

1. Стальные трубы . Данный материал отличается очень высокой механической прочностью, поэтому различные повреждения извне ему не страшны. Другое дело, что сталь подвержена коррозии, поэтому она может повреждаться изнутри. Стальные трубы неплохо накапливают тепло и отчасти влиять на интенсивность конвекции в помещении. Монтаж отопления в квартире при использовании стальных труб требует сварки, поэтому для проведения этой работы нужен соответствующий опыт или хороший специалист.
2. Металлопластиковые трубы . Один из самых недорогих и простых в монтаже вариантов труб для отопительной системы. Недостаток – большое количество соединений, из-за которого многократно повышается вероятность протеканий контура. Чтобы свести вероятность протеканий к минимуму, нужна грамотная разводка отопления в квартире и внимательное наблюдение за ней в процессе эксплуатации.
3. Пластиковые трубы . Еще один сравнительно недорогой вариант, имеющий массу положительных качеств. Из достоинств можно выделить устойчивость к гниению и коррозии, а также высочайшую надежность соединений – они обрабатываются при помощи пайкой, и при условии правильного выполнения работы швы не будут протекать никогда. Особых недостатков у данного материала нет, но нужно обращать пристальное внимание на характеристики конкретных изделий при их покупке.

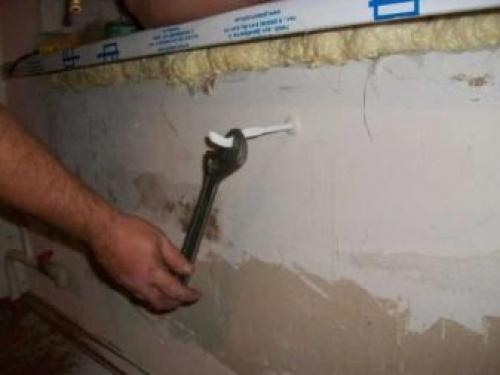

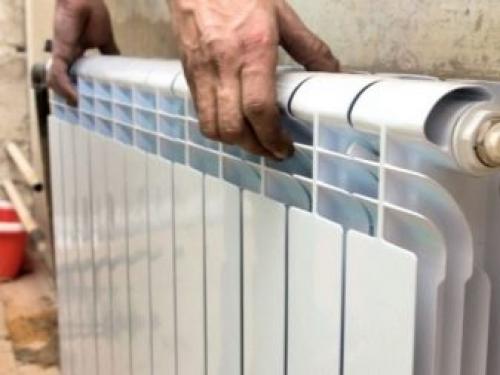

Центральное отопление в квартире. Монтаж

Схема подключения во многом определяет качество работы отопительной системы. И тут не нужно ориентироваться ни на слова продавцов, ни на свой прежний опыт, ни на рекомендации соседей. Каждая такая подсказка может оказаться неверной, и только специалист сумеет оценить, правильна она или нет. Общие принципы присоединения для любых отопительных приборов настенного вида одинаковы. Стену внимательно размечают и оснащают кронштейнами.

Затем проверяют точность их расстановки и только после этого подключают отопительный прибор к подающей трубе, потом – к трубе обратки (ни в коем случае не в другом порядке! )

Важно помнить, что метод подключения отражается на фактических характеристиках системы ничуть не меньше, чем номинальная тепловая мощность и величина. Лучше подобрать вид радиатора, идеально устраивающий владельцев квартиры, чем закрывать его снаружи экраном

Это значительно уменьшит эффективность обогрева.

Другими непременными правилами являются:

• выставление всех батарей в одном помещении на одинаковом уровне;
• расположение конвекторных ребер строго вертикально;

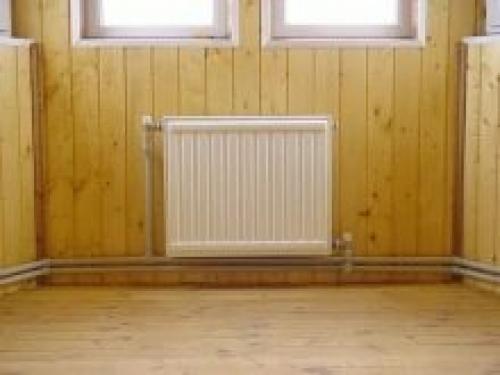

• совпадение центров радиаторов и центров окон при расположении под подоконником (со сдвигом не более 20 мм в сторону);
• размещение отражающего тепло экрана на капитальной стене за нагревателем;
• приближение радиатора настенного к подоконнику и полу максимум на 50 мм.

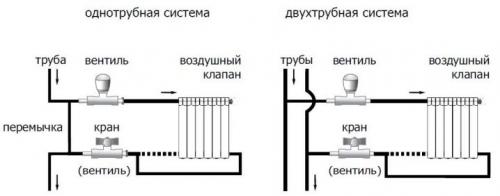

Нельзя путать однотрубную и двухтрубную систему: различия их касаются того, ведется ли поступление и отведение воды по единой трубе или нет. В обоих случаях допустимо применять подсоединение радиаторов сбоку, снизу или по диагонали

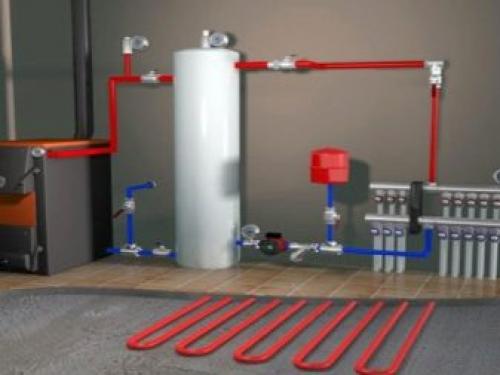

Также стоит обратить внимание на так называемые коллекторные (лучевые) варианты. В «луче» все радиаторы имеют отдельные подводки, что требует проводить трубы напрямую и ставить их в большом количестве

Но зато такие контуры отлично подходят, если кроме батарейного отопления запланировано использовать еще и теплый пол.

Провести центральное отопление можно не только в квартире, но и в частном доме. Там его установка будет иметь свои особенности. Рекомендуется использовать пластинчатые теплообменники. Подобное устройство работает, разграничивая и вместе с этим объединяя разнородные отопительные, подающие воду системы. Подаваемый централизованно теплоноситель, пройдя по определенному каналу, нагреет пластины и уйдет.

С противоположной стороны к пластинам приливает автономный теплоноситель. В результате он нагревается, не насыщаясь вредными веществами, которые используются при подготовке воды на ТЭЦ. Потому такую жидкость можно спокойно применять не только для отопления, но и для водоснабжения. Чтобы сделать жизнь в доме еще комфортнее, можно, кроме отопительных приборов, поставить комплекс погодозависимой автоматики. Но на самом деле не все так просто. Упреждение колебаний температуры уличного воздуха, по идее, позволяет иметь стабильный микроклимат в жилище. Но иногда возникают ситуации, когда это скорее неудобно. Так, в домах с повышенной теплоемкостью и превосходным утеплением аккумуляция тепла полностью осуществляется стенами.

Автоматические комплексы не имеют пока что эффективных алгоритмов приспособления к такой ситуации. Поэтому даже полностью ручное переключение режимов, если оно возможно, гораздо эффективнее.

Монтаж отопления в квартире. Как устроена однотрубная схема отопления квартиры

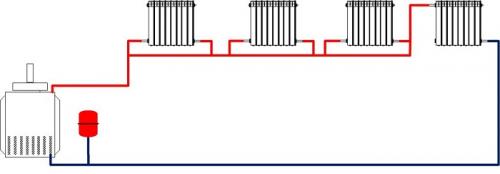

Рассмотрим однотрубную схему подключения отопления в квартире. При этой разводке теплоноситель поступает в батарею и выводится с помощью одной трубы. Радиаторы соединены последовательно, в соответствии с направлением движения жидкости. Температура воды на входе в каждой последующей батарее отопления будет ниже, чем в предыдущей. То есть происходит постепенное снижение отдачи тепла в сети.

Раньше подобные схемы широко использовались, но сегодня они остаются лишь в частных домах, многоэтажных зданиях старого жилого фонда и автономных системах водяного обогрева. Принцип работы однотрубной системы отопления основан на естественной циркуляции горячей воды. Основной недостаток однотрубной схемы: невозможно регулировать отдачу тепла каждого отдельно взятого радиатора.

Частично устранить несовершенство данной системы помогает использование байпасного соединения подачи тепла и обратки. Но даже в этом случае последняя батарея в стояке остается практически холодной по сравнению с первой.

В многоэтажных зданиях обычно применяется однотрубная схема отопления квартиры вертикального типа.

В многоэтажных домах использовать данную систему удобнее, владельцам жилья при этом удастся сэкономить на отоплении. Однотрубная схема отопления представляет собой вертикально расположенные стояки, которые проходят по всем этажам строения. Расчет количества тепла, которые отдают батареи, производится на стадии проектирования здания.

В новых зданиях однотрубная схема отопления практически не используется, так как невозможно регулировать температуру нагрева радиаторов. Не всех потребителей тепла, подсоединенных к одной ветке отопления, подобная отопительная система устраивает. Жильцам верхних этажей слишком жарко, а в квартирах, расположенных на нижних этажах холодно.

Однотрубную схему отопления квартиры можно использовать в частных жилых домах. Это отопительная система гравитационного типа. Циркуляция теплоносителя происходит из-за разницы в плотности горячей и холодной воды. Основное достоинство однотрубной гравитационной схемы отопления – независимость от внешнего источника энергии. Система нормально функционирует при перебоях с электричеством, потому что для нее не нужен насос.

Минус однотрубной схемы в том, что температура теплоносителя, циркулирующего по радиаторам, неравномерная. Ближайшие приборы отопления в стояке будут горячими, а отдаленные чуть теплыми. Чем дальше от источника тепла, тем ниже температура батарей. Но так как в гравитационных отопительных системах используются трубы большого диаметра, теплоемкость у них достаточно высокая.

Отопление в квартире виды. Виды отопления в квартире

Сегодня для обогрева жилой площади в городской многоэтажке используется:

• Центральное отопление в квартире. Специалисты считают его наименее затратным, так как для обеспечения тепла не требуется установка специального обогревательного оборудования. Ведь многоквартирный дом чаще всего вводят в эксплуатацию с уже проложенной централизованной системой отопления. На этом все плюсы его заканчиваются. Проблемы с созданием комфортабельного микроклимата в квартире довольно часто связаны с реальной удаленностью источника тепла (ТЭЦ), теплоноситель подается по трубопроводным магистралям в изоляции, выполненной не на должном уровне. При этом их не успевают своевременно менять. Как следствие, люди сидят в неотапливаемых помещениях из-за частых сбоев в подаче теплоносителя, связанными с неплановыми прорывами и поломками.
• Электрический котел. Все чаще в новостройках предусматривается современное отопление квартиры, за счет установки в них приборов обогрева, функционирующих на электричестве. Для начала пользования электрическим котлом не требуется оформления кучи разрешительных документов. Но требуется подведения к квартире более мощной электросети. Еще один плюс – возможность включать либо отключать обогрев жилища в любое время года, когда ее обитатели захотят.
• Газовый котел. Установка этого обогревательного устройства связана с довольно трудоемким процессом. Ведь отопление квартиры газовым котлом требует не только получения большого количества разрешающей документации, но и обустройства отдельного дымохода с выводом его на улицу.

Источник: https://avtonomnaya-gazifikaciya.aystroika.info/novosti/avtonomnoe-otoplenie-v-kvartire-svoimi-rukami-gaz

Монтаж системы отопления в многоквартирном доме. О централизованной системе отопления и схемах его реализации

ЦСО (центральная система отопления многоэтажного дома) никогда не отличалась особой эффективностью – по пути к потребителю и сейчас теряется до 30% тепла, которое потребителем же и оплачивается. Поэтому многие владельца квартир отказываются от ЦСО в пользу автономной системы ввиду ее бо́льшей эффективности и экономичности. Но как работает централизованный обогрев квартир, и можно ли его улучшить?

Система разводки труб по дому схематично очень сложная, плюс подвод труб в жилой дом, и распределение тепла по районам. Только в одном отдельно взятом доме в схему включаются сотни вентилей, кранов, сливов, фитингов, распределителей и фланцев, которые работают на центральное оборудование — элеваторный узел, регулирующий раздачу тепла по дому.

Схемы подачи теплоносителя в отдельную квартиру с элеваторного узла бывают разными. Так, схема с нижним разливом использует принцип подачи теплоносителя по направлению снизу вверх. Те, кто живет в «брежневках», «хрущевках» и «сталинках», знают, как это работает.

В многоэтажном доме с такой схемой подачи теплоносителя подающая и обратная трубы монтируются по периметру дома, начиная с подвала, и выполняют роль перемычек между тепловыми магистралями. Такая схема представляет собой замкнутый цикл с началом и окончанием в подвале дома. Верхняя точка этой трубной разводки – самая высокая квартиры (квартиры) в доме.

1. Главный недостаток, от которого эта система отопления в многоквартирном доме так и не избавилась – обязательный спуск воздуха в самой верхней точке разводки при запуске системы. Для этого используют краны Маевского или обычные вентили. Если воздух не спустить, то воздушная пробка обязательно перекроет систему в какой-то произвольной точке, закрыв обогрев всему дому.
2. Еще один минус схемы с нижним разливом – половина дома обогревается более горячими батареями (от трубы подачи теплоносителя), а вторая половина жильцов получает несколько охлажденный теплоноситель (бо́льшей частью – уже от обратки), и с этим ничего не поделаешь. Температурная разница особо заметна на нижних этажах дома.

Важно: Для тех, кто еще подключен к центральной системе отопления и живет на последнем этаже – не переносите кран Маевского на чердак, чтобы не возникло вопросов, в том числе и финансового порядка, к вам от вашего ЖКХ. Тем более, что чердак не отапливается, и трубы могут просто размерзнуться и порваться.

Верхний розлив используется для более высоких домов, начиная с девятиэтажных зданий. Труба подачи теплоносителя не заходит в квартиры, а проводится на технический этаж – самый верхний, сразу после последнего жилого. На этом этаже размещается расширительная емкость, воздушный клапан и задвижки, при помощи которых отключаются нужные стояки в случае необходимости – ремонта или аварии. При организации схемы с верхним розливом тепло распределяется по квартирам равномернее, и раздача не зависит от того, на каком этаже и в каком подъезда находится квартира. Такая система отопления в многоквартирном доме схема которой представлена на рисунке ниже, является оптимальной для высотных домов.

Недостаток схемы один: после транспортировки по всем этажам многоквартирного многоэтажного дома теплоноситель до последней ветки раздачи тепла доходит остывшим, и увеличить теплоотдачу в квартире можно только увеличением количества секций в радиаторах по всей квартире.

Регламент предоставления услуг центрального отопления многоквартирного дома оговаривает предельные значения температуры в квартире: во время отопительного сезона температура в жилых помещениях не должна быть меньше +200С, а в ванной или в совмещенном санузле +250С. Для кухни температурные порог меньше – до +180С, так как она практически всегда отапливается дополнительно – печью (газовой или электрической) для приготовления пищи.

Важно: все температурные требования применимы для квартир в центре дома. Для угловых и боковых квартир температура должна быть больше на 3 -50С.

Специалисты, работающие в этой сфере, утверждают, что центральное отопление в многоквартирном доме изживает себя, и наступает эра мини-котельных и автономных систем отопления. Но, пока это произойдет, приходится выбирать.

Разводка отопления от газового котла в квартире. Как устроена двухтрубная система отопления

Отопление частного дома с использованием радиаторов подразумевает обустройство трубопроводной сети. Двухтрубная система отопления лучше всего подходит для самостоятельного изготовления, так как «прощает» неопытному мастеру некоторые ошибки в работе.

Общие сведения о двухтрубной системе отопления

Любая система обогрева с жидким теплоносителем состоит из одного или нескольких замкнутых контуров, соединяющих радиаторы и котёл.

В двухтрубной разводке горячий теплоноситель подаётся по одной ветви контура, а возвращается по другой, отсюда и происходит название.

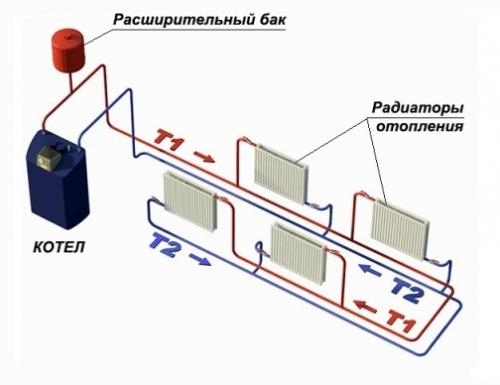

Схема типичной двухтрубной системы отопления в частном доме.
