Схема отопления двухэтажного дома. Разновидности схем систем отопления двухэтажного дома
Теплоснабжение коттеджей, состоящих из двух этажей, можно классифицировать по ряду характеристик.
По способу организации циркуляции теплоносителя
- Схема отопления двухэтажного дома с естественной циркуляцией теплоносителя
Принцип работы отопления двухэтажного дома с естественной циркуляцией теплоносителя очень прост. Горячий теплоноситель поднимается вверх, и, через расширительный бак, самотеком поступает в приборы отопления, а оттуда в котельную.
Бесспорными достоинствами применения обогрева двухэтажного дома с естественной циркуляцией является отсутствие зависимости от электроэнергии. Циркуляция обеспечивается на основании законов физики, а не насоса.
Главные недостатки обогрева с естественной циркуляцией является:
- Ограниченные протяженности трубопровода на горизонтальных участках. (Не превышают 30 м.)
- Существенная инерция. От запуска котельного оборудования до создания в доме оптимальной температуры требуется продолжительное время
- Вертикальные трубопроводные участки идут открыто по стенам, тем самым портят интерьер помещений
- Расширительный бак (расположение – верхняя точка системы)
Схема отопления дома с естественной циркуляцией устаревший вариант и применяется в наши дни крайне редко.

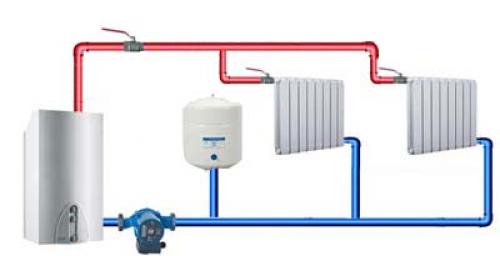

- Схема отопления двухэтажного дома с принудительной циркуляцией
Такая схема отопления двухэтажного дома обязательно оснащается насосом, обеспечивающим циркуляцию жидкого теплоносителя, по замкнутому отопительному контуру.
Это позволяет повысить скорость его перемещения по трубопроводам, что сокращает время прогрева радиаторов и, как следствие, отапливаемых помещений.
Теплоноситель поступает во все отопительные приборы примерно одинаковой температуры, что позволяет нагревать их равномерно.
При обогреве с естественной циркуляцией добиться этого невозможно. Температура батарей падает при увеличении длины трубопроводных участков от котла.
Наличие насоса, в системе отопления дома с принудительной циркуляцией, допускает установку герметичного расширительного бака, имеющего конструкцию мембранного типа, что позволяет выполнить монтаж закрытой версии. Это существенно снижает объем теплоносителя, испаряющегося в процессе работы, и позволяет применять не только воду, но и антифриз.
Еще одним достоинством обогрева с принудительной циркуляцией является значительное упрощение монтажа (не требуется прокладывать трубы под нужным углом и использовать изделия разных диаметров для конкретного участка отопительного контура).
Схема отопления дома с принудительной циркуляцией имеет следующие недостатки:
- Потребность в наличии источника электроснабжения (желательно, бесперебойного)
- Повышенные расходы создания (стоимость оборудования, расходных материалов, арматуры, выполнения работ)
По способу разводки системы отопления:
- Однотрубная
- Двухтрубная
- Коллекторная (лучевая)
Ниже мы подробно рассмотрим каждый вариант.
Однотрубная система отопления двухэтажного дома. Принцип работы однотрубной системы отопления в двухэтажных домах
Однотрубная система отопления двухэтажного дома предполагает естественную циркуляцию воды, однако циркуляционный насос отсутствует. На второй этаж горячая вода подается по стояку, потом попадает в нагревательные приборы и перемещается уже по передающим стоякам. В этих стояках теплоноситель охлаждается. Первый этап предполагает установку без наличия байпасов. Такие компоненты, как байпасы, нужны больше всего во время различных ремонтных процедур.

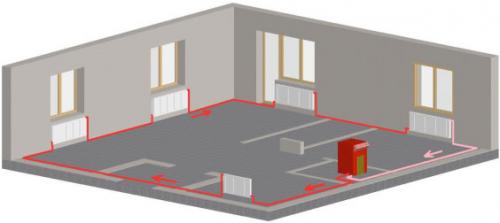

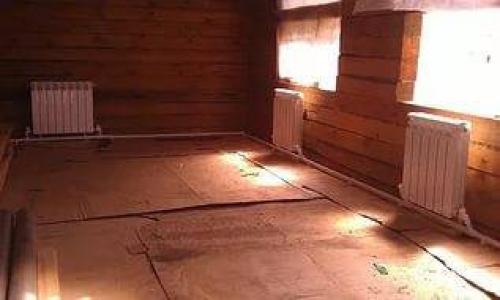

Разводка однотрубного отопления в двухэтажном доме
Если происходит естественная циркуляция теплоносителя (без участия насоса), то перемещение имеет место благодаря тому, что изменяется плотность холодной и горячей воды. Наиболее серьезный недостаток заключается в установке труб большого диаметра вместе с разводкой магистралей находящихся под уклоном. Это выглядит очень неэстетично и может испортить весь интерьер. Наилучшим вариантом будет независимость от электросети.
Если сравнивать однотрубное отопление двухэтажного дома с двухтрубным, то первое обладает многими преимуществами. В первую очередь, посредством однотрубной системы можно охватить весь внутренний периметр дома и внешние стены посредством одного кольца замкнутого типа. Это можно сделать независимо от того, какая планировка в помещении.
Однотрубное отопление в частном доме
Суть такой системы заключается в том, что от котла идет только одна труба для подачи тепла. Эта труба проходит по всему периметру здания и поворачивает в ту сторону, где у котла находится обратка. Если есть необходимость, к трубе подачи можно подключить радиаторы отопления или отвести трубы с системой под названием «теплый пол». Для того чтобы произвести установку циркуляционного насоса или полотенцесушителя, не нужно много усилий.
Двухтрубная система отопления двухэтажного дома своими руками. Верхний и нижний розливы
В зависимости от расположения розлива подачи выделяют схемы с нижним и верхнем розливами.
- В первом случае и подающая, и обратная нитки контура расположены в подвале и соединяются парными стояками. Те, в свою очередь, соединяются между собой перемычками, расположенными в комнатах верхнего этажа или на чердаке;

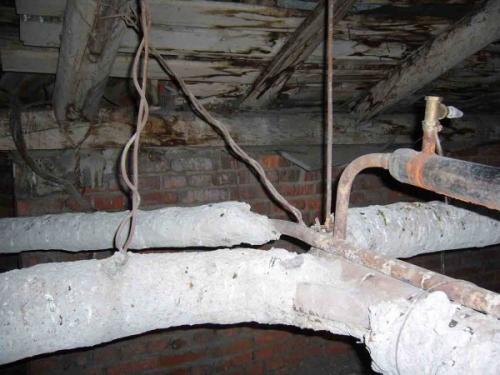

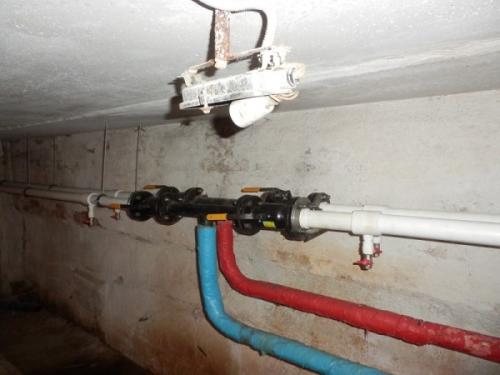

Нижний розлив: подача и обратка проходят по подвалу и соединяются парными стояками.
Выносить перемычки на холодный чердак — не очень хорошая идея. При остановке контура в холода вода зависает в стояках, и трубы на чердаке оказываются прихваченными льдом уже через час после отключения отопления.
- Во втором случае подача разведена по чердаку, а обратка — по подвалу. Такая схема сильно упрощает сброс и запуск системы: при сбросе достаточно открыть сбросник на расширительном баке, расположенном в верхней точке розлива подачи, и вся зависшая в трубах вода сольется вниз; при запуске воздух стравливается не на каждой перемычке между стояками , а только на пресловутом сброснике в расширительном бачке.
Для запуска контура достаточно стравить воздух через кран на расширительном бачке.
На мой взгляд, именно верхний розлив наиболее удобен в плане эксплуатации . В домах с верхним расположением подачи на моей памяти ни разу не было серьезных аварий, связанных с разморозкой отопления, в то время как в домах с нижним розливом радиаторы и подводки в подъездах приходилось отогревать каждую зиму.
Схемы разводки отопления при верхнем розливе.

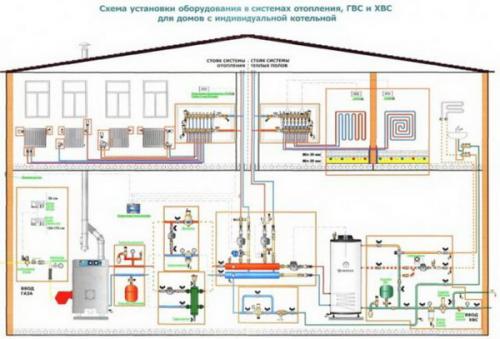

Отопление двухэтажного дома двухконтурным котлом. Котельная с двухконтурным котлом. Схема отопления двухэтажного дома с двухконтурным котлом
Обычная схема отопления двухэтажного дома с двухконтурным котлом ничем не отличается от такой же схемы с одноконтурным теплогенератором, если дело касается только обогрева помещений. Что же касается ГВС, то схема отопления двухэтажного дома с двухконтурным котлом имеет свои особенности.В первую очередь, это добавление к обвязке теплогенератора в виде подводящего и отводящего трубопровода ГВС. Подводится холодная вода , а отводится, соответственно, горячая. При этом схема отопления двухэтажного дома с двухконтурным котлом будет иметь также отличия от ГВС в одноэтажном доме . В чем отличия?
Во-первых, вся система горячего водоснабжения, равно как и , в одноэтажном доме проходит по 1 уровню. В двухэтажном доме вы должны формировать 2 ветки отопления и 2 ветки ГВС – на первом и на втором этаже.
Во-вторых, при использовании двухконтурного котла, особенно газового, неразумно использовать для нагрева воды электрические бойлеры . Это значит, что после узла нагрева вы должны делать точки водоразбора по всему дому, на 1 и 2 этаже, на минимальном расстоянии от котла. И если раньше вы могли разместить 2 бойлера – на первом и втором этаже, то теперь у вас один узел нагрева – в котельной.
В-третьих, раз вы используете для производства ГВС, то вам стоит подумать над тем, чтобы размещать санузлы, кухню на первом этаже поблизости от котельной. А санузел второго этажа – обустроить прямо над котельной, блокируя его, например, с прачечной.
Некоторые хозяева прачечную размещают в подвале. Однако удобнее всего, когда прачечная располагается рядом со спальнями – поверьте слову практика. Но про прачечные и ГВС – подробно в другом материале.
Схема отопления двухэтажного дома с теплым полом. Естественная циркуляция теплоносителя
Отличительной особенностью схемы с естественной циркуляцией теплоносителя является размещение труб системы под небольшим углом, чтобы «помочь» жидкости перетекать из одной части схемы в другую.
Система с естественной циркуляцией теплоносителя – трубы располагаются под углом Источник strojdvor.ruЕстественная или самотечная схема отопления двухэтажного дома функционирует за счет того, что жидкость (теплоноситель), при нагревании расширяется, и плотность ее снижается. В неплотном состоянии она поднимается по разгонному вертикальному участку в радиаторы второго этажа. После этого в остывшем плотном состоянии пускается вниз по трубопроводу и попадает в котел для дальнейшего нагрева.
Системы с естественной циркуляцией имеют свои преимущества :
- экономичность при установке;
- простота монтажа и эксплуатации;
- отсутствие шума, который возникает при работе насоса в принудительных системах;
- независимость от энергоснабжения, но только в том случае, если котел может работать без подачи электричества;
- не требует частого ремонта, так как состоит из простых элементов.
Минусы:
- Система с естественной циркуляцией имеет совсем небольшой радиус действия, и поэтому не подходит для домов с площадью более 100 кв. метров.
- Система требует обязательной установки расширительного бака в чердачном помещении, а это означает, что с возникнут дополнительные сложности при обустройстве отопления на жилом подкрышном этаже – мансарде.
- Помещения при отоплении с естественной циркуляцией прогреваются очень медленно. От момента запуска котла до полного прогревания дальних помещений может пройти несколько часов.
- В проходных помещениях, в которых не установлены радиаторы, необходимо утеплять трубы, поскольку в этих местах существует риск замерзания жидкости.
Качественное отопление в загородном доме - основные моменты монтажа отопительной системы
Принудительная циркуляция
В случае с принудительной циркуляцией разводка отопления от котла в частном двухэтажном доме дополняется циркуляционным насосом, который гонит теплоноситель по трубам с нужной скоростью. Это более современный и эффективный вариант обогрева здания.
Принудительная схема отопления двухэтажного частного дома наделена такими преимуществами:
- быстрый обогрев всех помещений;
- возможность устанавливать трубы минимального диаметра;
- детали трубопровода не испытывают перепады температуры, и поэтому служат достаточно долго;
- можно регулировать температуру в доме;
- можно регулировать температуру в каждой комнате отдельно.
Есть у системы с принудительной циркуляцией и свои минусы :
- в обесточенном доме система с насосом работать не будет;
- насос потребляет электроэнергию, в результате энергопотребление дома повышается;
- работающий насос создает шум, который, впрочем, при грамотном подборе и монтаже оборудования, будет практически незаметным.
Однотрубная схема отопления
Однотрубная система отопления двухэтажного дома, схема которой предполагает поочередное подключение радиаторов к трубопроводу, имеет такие преимущества :
- минимальная затрата материалов при монтаже;
- возможность проложить трубы там, где это нужно, даже в самых труднодоступных местах;
- одна труба, проложенная вдоль стены, выглядит эстетичные, чем две;
- быстрый и легкий монтаж.
В числе минусов такие особенности:
- если потребуется ремонт или замена какой-либо детали системы, нужно останавливать ее всю;
- тепло распространяется неравномерно, чем ближе помещение к котельной, тем выше температура в радиаторах.
Воздушное отопление частного дома: особенности системы, ее монтажа и обслуживания

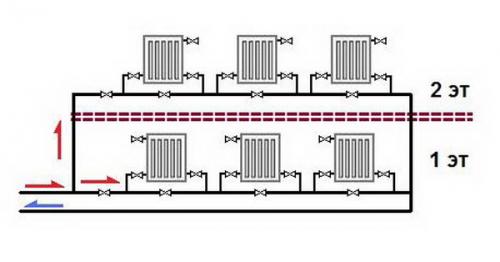

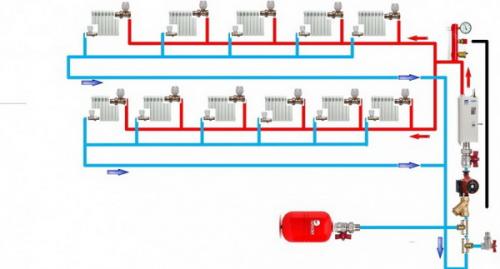

Двухтрубная схема
Двухтрубная схема предусматривает два контура труб, подведенных к радиаторам. В первой магистрали находится горячая вода, поступающая из котла кратчайшим путем к каждому радиатору. Во втором – остывший теплоноситель, который возвращается в котел. Монтаж отопления в двухэтажном доме по двухтрубной схеме более сложен. Однако преимущества данного варианта настолько убедительны, что в большинстве современных домов отопление обустраивается именно по двухтрубному принципу. Перечислим основные плюсы :
- во все радиаторы попадает теплоноситель одинаковой температуры;
- в дальних комнатах так же тепло, как и в ближних, поэтому не нужно наращивать количество секций радиаторов для выравнивания температуры;
- двухтрубные системы более удобны в управлении и регулировании.
Минусы:
- большой расход туб при монтаже;
- работа по установке двух линий труб вместо одной выходит достаточно дорогой.
Система отопления двухэтажного дома с теплыми полами. Двухтрубное отопление
Двухтрубная система отопления нашла применение в крупных двухэтажных домах, так как имеет значительно меньшие теплопотери от радиатора к радиатору. В структуру системы входят две основные магистрали: горячая и холодная. По первой нагретая жидкость подается к потребителям тепла, во вторую сбрасывается остывший теплоноситель. При этом магистрали не имеют никакой прямой связи друг с другом.
Расширительный бак устанавливается на отдельном первичном ответвлении горячей магистрали значительно выше трубопроводов. Обычно выбираются модели закрытого типа. Перед радиаторами могут врезаться вентили, позволяющие выборочно отключать от отопления отдельные комнаты, однако перекрытие слишком большого количества вентилей может привести к избыточному давлению и течам, особенно — в системах с принудительной циркуляцией и при неправильно проделанных тепловых расчетах.
Тупиковая схема и «петля Тихельмана»
Изначально все системы двухтрубного отопления работали по прямой тупиковой схеме. Это означало, что радиатор, первым получивший горячий теплоноситель, первым же и отдает остывший, что влечет последовательную потерю давления в радиаторах и снижение их эффективности. Пусть и не такое значительное, как при однотрубной компоновке. Тупиковая схема до сих пор применяется для отопления небольших зданий, так как требует значительно меньшего расхода материалов при монтаже и не так требовательна к мощности насоса.
Решение проблемы падения давления предложил инженер Альберт Тихельман. Он разработал реверсивную систему обратной подачи теплоносителя или, проще, обратную петлю. Таким образом, радиатор, первым получивший теплоноситель, сбрасывал его последним, а последний установленный радиатор сливал остывшую жидкость раньше, чем остальные. При этом, разумеется, вдвое увеличилась длина обратной магистрали. Тупиковая схема хорошо подходит для отопления двухэтажного дома.
Лучевая схема
Другой ветвью эволюции тупиковой системы отопления стала так называемая лучевая схема. Она предполагает наличие дополнительного узла — распределительного коллектора. Он необходим для разведения первичных и обратных магистралей к каждому радиатору в отдельности, что обеспечивает циркуляцию жидкости с равной температурой и равным давлением во всех элементах системы.
Дальнейшее усложнение отопительной системы по сравнению с тупиковыми и петличной схемами привело к еще большему расходу труб при прокладке магистралей. Тем не менее, это окупается высокой эффективностью. Требования к расширительному баку и нагнетающему насосу те же, что и в «петле Тихельмана».
Схема отопления двухэтажного дома с настенным газовым котлом. Схема отопления двухэтажного дома настенным котлом
Рекомендации к применению:
Схема отопления частного дома площадью до 250 кв.м настенным одноконтурным газовым котлом со встроенным частотным насосом + бойлер на прямую от котла. В предложенной компановке используется котел WOLF FGB 35
Описание потребителей:
- Радиаторы отопления могут быть организованы в несколько веток для удобства балансировки
- Теплые полы на базе насосно-смесительных узлов требующими подпора от котлового насоса
- Резервный торцевой контур
Преимущества данного решения:
- Сверхнадежная нержавеющая система отопления с минимальным кол-вом соединений и воздухоотводчиков
- Компактность системы по монтажному пространству стены.
- Энергоэффективная обвязка за счет оптимально подобранного проходного сечения DN20 и габаритных размеров с межоссевым расстояникм 90 мм.
- Небольшой вылет от стены 50 мм позволит компактно расположить все элементы системы.
- Экономичное решение с минимальной стоимостью владения за счет типоразмера ¾″ (запорная арматура и фитинги в размере ¾″ вместо 1″ сэкономят значительные средства при первичной закупке и последующих сервисных заменах).
Как развести отопление на два контура. Однотрубная разводка
Разводка отопления представляет собой контур, состоящий из одной трубы, к которой присоединяются последовательно отопительные приборы. Ее устраивают горизонтальной или вертикальной.
Горизонтальная разводка несложной конструкции. Для создания работоспособной системы требуется организация уклона для движения теплоносителя.
Радиаторы
Для отопления нескольких этажей с использованием этого способа при подаче теплоносителя на уровень выше врезается вентиль перед входом в первую секцию радиатора. Он необходим для требуемого давления жидкости при подаче наверх. Это достигается за счет его частичного перекрытия.
При применении вертикальной разводки следует при монтаже соблюдать вертикальность стояков. При этом используется труба с большим диаметром по сравнению с горизонтальной схемой, и нет потребности в применении насосного оборудования.
Использование отопительной системы с одной трубой дает возможность достичь экономии за счет снижения потребности в материалах, а также упрощает проектирование и монтажные работы. При этом основной недостаток этой схемы заключается в потере тепловой энергии по мере прохождения по последовательно соединенным отопительным приборам. В результате качество обогрева у крайних радиаторов недостаточно.
Для исправления ситуации применяют следующие мероприятия:
- число секций отопительных приборов увеличивают по мере удаления от котла;
- монтируются термостатические клапаны, которые позволяют регулировать подачу воды в батареи;
- используется насос для принудительного перемещения теплоносителя по трубам.
Применение однотрубного отопления эффективно для дома, площадь которого не превышает 100 кв.м.
