В интерьере современного частного дома очень часто можно увидеть камин или печь, но чаще всего они являются элементами общего стиля помещения. В этом случае за тепло в доме отвечает одноконтурный или двухконтурный котел. Причем первый вариант используется только для обогрева комнат, котел второго типа параллельно служит для подачи тепла и подогрева воды.

Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной и двухтрубной схемы разводки от котла отопления. Прежде чем выбрать один из вариантов, следует подробнее изучить особенности и характеристики каждого типа, а также выявить их положительные стороны и недостатки.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

• От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
• Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
• От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из  трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.

Разводка отопления в частном доме своими руками. Самотечная система обогревания, достоинства и недостатки

В этом виде системы отопления частного дома горячая вода, подогретая внутри котла (обычно твердотопливного), движется наверх, после чего оказывается в отопительных батареях. От них тепло идет в помещение и снова направляется в обратный трубопровод. Из него уже попадает в нагревательный котёл. Постоянное движение нагретой воды обеспечивается необходимым наклоном подающего(прямого) трубопровода и обратки, а так же применением труб различного диаметра. Для подачи от котла используются трубы меньшего диаметра, а для обратки, трубопровода, в котором вода направляется в котёл, большего.

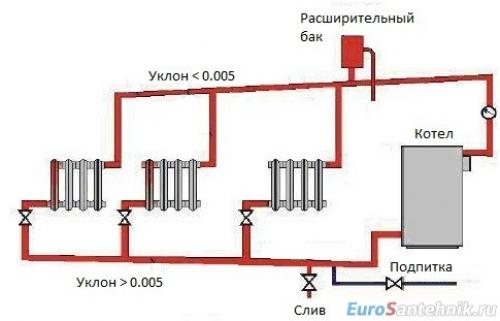

Самотечная схема разводки системы водяного отопления частного дома обладает специфическим устройством в виде открытого, соединённого с внешним пространством, расширительного бака, смонтированного вверху трубопровода. Бак предназначается для забора части воды при её нагреве, поскольку этот процесс сопровождается увеличением объема теплоносителя. Расширительный бак, заполненный водой, создаёт гидравлическое давление в системе отопления, нужное для движения жидкости.

При остывании воды её объем уменьшается. Часть жидкости из открытого бака снова поступает в систему трубопровода. При этом обеспечивается необходимая непрерывность циркуляции потока воды.

Водяное отопление в частном доме с насосом. Виды котлов и других водогрейных аппаратов

Эффективность работы отопления в частном доме зависит от установки, нагревающей рабочее тело (воду). Правильно подобранный агрегат вырабатывает количество теплоты, необходимое для радиаторов и бойлера косвенного нагрева (при наличии), экономно расходуя энергоносители.

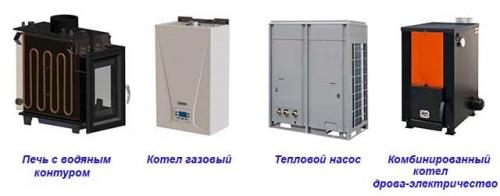

Автономная водяная система может работать от:

• водогрейного котла, использующего определенное топливо — природный газ, дрова, уголь, солярку;
• электрокотла;
• печи на дровах с водяным контуром ( металлической или кирпичной );
• теплового насоса.

Дополнение. Есть комбинированные типы отопителей, одновременно совмещающие 2—3 энергоносителя, например, уголь – природный газ, дрова – электричество (один экземпляр показан ниже на фото). Также существуют универсальные котлы, куда можно установить дизельную форсунку, газовую или пеллетную горелку – на выбор.

Чаще всего для организации отопления в коттеджах применяют именно котлы – газовые, электрические и твердотопливные. Последние изготавливаются только в напольном исполнении, остальные теплогенераторы – настенном и стационарном. Дизельные агрегаты используются реже, причина – высокая цена горючего. Как правильно выбрать водогрейный бытовой котел, рассматривается в подробном руководстве.

Печное отопление, совмещенное с водяными регистрами или современными радиаторами – неплохое решение для обогрева дачи, гаража и небольшого жилого домика площадью 50—100 м². Недостаток — помещенный внутрь печки теплообменник нагревает воду бесконтрольно. Чтобы избежать закипания, важно обеспечить принудительную циркуляцию в системе.

Справка. Раньше подобные схемы делались самотечными – без насоса, с открытым расширительным бачком. Регистры и магистрали сваривались из стальных труб диаметром 40…80 мм (внутренний), прокладываемых с уклоном 3—5 мм на 1 м для лучшего самотека. Отопление называли паровым, поскольку система не боялась закипания.

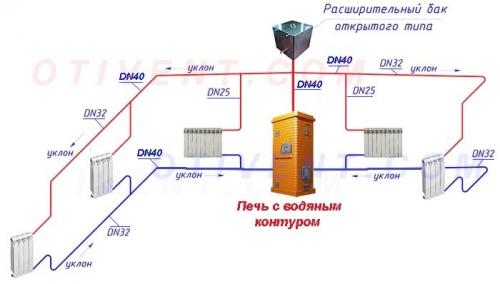

Современная гравитационная система без перекачивающего агрегата, работающая от водяного контура кирпичной печи

Тепловые насосы не получили широкого распространения на территории стран бывшего Союза. Причины:

• основная проблема — дороговизна оборудования;
• из-за холодного климата аппараты типа «воздух – вода» попросту неэффективны;
• геотермальные системы «земля – вода» сложны в монтаже;
• электронные блоки и компрессоры тепловых насосов весьма дороги в ремонте и обслуживании.

Из-за высокой цены срок окупаемости агрегатов превышает 15 лет. Но эффективность установок (3—4 кВт теплоты на 1 затраченный киловатт электроэнергии) привлекает мастеров – умельцев, пытающихся собрать самодельные аналоги из старых кондиционеров.

Источник: https://avtonomnaya-gazifikaciya.aystroika.info/novosti/shemy-sistem-otopleniya-v-chastnom-dome-prinuditelnaya-i-estestvennaya-shema

Монтаж отопления в частном доме. Выполняем монтаж системы отопления в частном доме своими руками: пошаговая инструкция

В настоящее время отопление частного дома от печей, которые расположены в жилых помещениях, встречается все реже. Для домов больших по площади приходилось даже устраивать несколько печей для нормального проживания в холодный период года.
Эти недостатки несколько десятилетий решает монтаж системы отопления по всей площади дома. В данной статье рассмотрим монтаж отопления в частном доме своими руками и ознакомимся с видами отопительных котлов. Статья пригодится даже тем хозяевам, которые привлекут для работы специалистов.

Выбор отопительного котла для различных видов топлива

Сегодня для отопления частного дома можно выбрать из нескольких вариантов. Как правильно сделать выбор, от чего отталкиваться.

Прежде всего, выбор котла для отопления нужно сделать в зависимости от доступа к соответствующему топливу. Сопоставить цену топлива и количество, которое понадобиться.

Следующим критерием является использование системы отопления в течение отопительного периода. Если вы будете отапливать дачный домик только на выходные, то и топлива может понадобиться меньше.

Использование для отопления дома нескольких котлов: на твердом топливе и газу

В некоторых случаях устанавливают два и даже три котла. Соединяя их в одну систему можно экономить один из видов топлива, например природный газ. Днем топится котел на твердом топливе, а ночью работает на природном газе или электричестве.

Твердотопливные

Данный вид котлов применяется чаще всего при дальнем расположении газопроводов или как более дешевый вариант эксплуатации для некоторых хозяев. Для работы твердотопливных котлов необходим уголь, дрова, специальные брикеты, гранулы. Экономичным этот вариант можно считать при доступности доставки топлива в определенных регионах.

Варианты твёрдотопливных котлов

Главным недостатком этих приборов можно считать, что требуется постоянное нахождение человека во время работы котла и небольшой КПД.

Хорошим вариантом является установка твердотопливных котлов длительного горения. Такие котлы можно снабдить автоматикой, что позволит экономить топливо и получить непрерывную работу котла на протяжения суток и более, в зависимости от вида топлива.

При ухудшении работы твердотопливного котла, необходимо выполнить чистку дымохода .

Жидкотопливные

Надежные и простые в эксплуатации, так как имеется возможность полностью автоматизировать топливный процесс. Но в частном строительстве применяется довольно редко из-за стоимости дизельного топлива.

Котел на печном топливе

Не любой хозяин загородного дома может решиться иметь большой объем топлива рядом с жилым домом. Такие котлы больше подходят для эксплуатации в производственных зданиях.

Электрические

Довольно доступны при монтаже, не требуют дополнительных разрешений. Оборудование полностью автоматизировано.

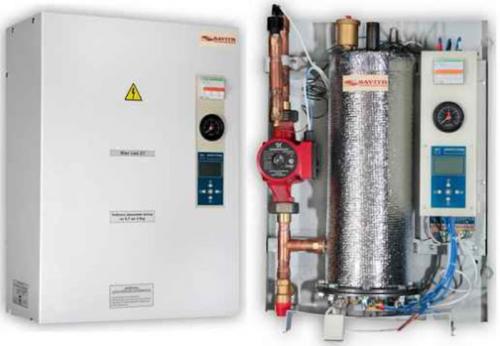

Простые в монтаже электрические котлы

Большим минусом является стоимость электроэнергии, поэтому неплохим вариантом можно выбрать комплексный монтаж с твердотопливным котлом (иногда газовым) для поддержания небольшой температуры теплоносителя в системе, чтобы предотвращать замерзание воды в системе отопления.

Газовые

В настоящее время можно считать отличным выбором. Стоимость газа несравнима с электроэнергией, а в некоторых регионах даже с дровами, углем.

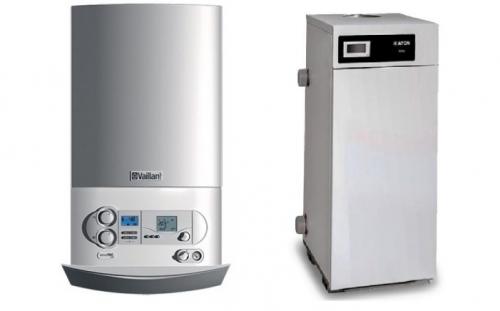

Котлы газовые

Современные газовые котлы имеют высокий уровень автоматизации, безопасны при эксплуатации. Требуется только регулярно выполнять профилактику с привлечением газовой службы региона.

В настоящее время при монтаже коаксиальных котлов не потребуется даже устройство дымохода через кровлю дома.

Системы отопления

Существует два вида систем отопления:

• естественная циркуляция теплоносителя;
• принудительная циркуляция теплоносителя.

Принудительная циркуляция в последние годы применяется значительно чаще, так как некоторые типы отопительных котлов уже снабжены насосами производителями оборудования.

Открытая

Данный вид можно смело отнести к более «древнему». Все еще можно встретить в частных домах старой постройки. Принцип работы заключается в том, что расширительный бак монтируется в самом высоком месте системы. Воздух из отопительной системы свободно выходит через расширитель в атмосферу.

Как развести отопление на две стороны. Какую разводку отопительной сети выбрать?

В зависимости от расположения подающего трубопровода двухтрубное отопление классифицируется на две разновидности – с верхней и нижней разводкой.

Схема двухтрубной системы отопления с верхней разводкой предполагает монтаж расширительного бака и разводящей магистрали в наивысшей точке отопительного контура, над радиаторами. Такую укладку невозможно выполнить в одноэтажном здании с плоской крышей, поскольку для размещения коммуникаций потребуется утепленный чердак либо специально отведенная комнатка на втором этаже двухэтажного дома.

Система с нижней разводкой

Двухтрубная система отопления с нижней разводкой отличается от верхней тем, что разводящий трубопровод в ней расположен в подвальном помещении либо в подпольной нише, под радиаторами. Крайним контуром отопления является труба обратки, которая устанавливается на 20-30 см ниже, чем подающая линия.

Это более сложная конфигурация, требующая подключения верхней воздушной трубы, по которой будут выводится излишки воздуха из радиаторов. При отсутствии подвального помещения дополнительные проблемы могут возникнуть из-за необходимости установки котла ниже уровня радиаторов.

Система с верхней разводкой

Как нижняя, так и верхняя схема двухтрубной системы отопления могут выполняться в горизонтальной либо вертикальной конфигурации. Однако вертикальные сети, как правило, выполняются с нижней разводкой. При таком монтаже нет необходимости устанавливать мощный насос для принудительной циркуляции, поскольку из-за разницы между температурами в трубе обратки и подачи создается сильный перепад давления, увеличивающий скорость движения теплоносителя. Если же ввиду особенностей планировки здания такую укладку сделать невозможно, обустраивается магистраль с верхней разводкой.

Выбор диаметра труб и правила монтажа двухтрубной сети

Монтируя двухтрубное отопление крайне важно выбрать правильный диаметр труб, в противном случае вы можете получить неравномерный прогрев удаленных от котла радиаторов. У большей части котлов для бытовой эксплуатации диаметр подающего и обратного патрубка равен 25 либо 32 мм, что подходит для двухтрубной конфигурации

Если же вы имеете котел с патрубками 20 мм, лучше остановиться на однотрубной системе отопления.

Размерная сетка представленных на рынке полимерных труб состоит из диаметров 16, 20, 25 и 32 мм. Выполнять монтаж системы своими руками нужно с учетом ключевого правила: первая секция разводящей трубы должна соответствовать диаметру патрубков котла, а каждый последующий участок трубы после тройника ответвления на радиатор – на один типоразмер меньше.

Схема диаметров труб в двухконтурной системе

На практике это выглядит следующим образом – с котла выходит диаметр 32 мм, через тройник к нему трубой 16 мм подключен радиатор, далее после тройника диаметр подающей магистрали уменьшается до 25 мм, на следующем отводе к радиатору линии 16 мм после тройника диаметр уменьшается до 20 мм и так далее. Если же количество радиаторов больше, чем типоразмеров труб, необходимо разделять подающую магистраль на два плеча.

Выполняя монтаж системы своими руками придерживайтесь следующих рекомендаций:

• подающая и обратная магистраль должны располагаться параллельно друг другу;
• каждый отвод на радиатор необходимо оснастить запорным краном;
• распределительный бак, в случае его установки в чердачном помещении при монтаже сети с верхней разводкой, необходимо утеплять;
• крепление труб на стенах должно размещаться с шагом не более 60 см.

Обустраивая систему с принудительной циркуляцией важно правильно подобрать мощность циркуляционного насоса. Конкретный выбор делается исходя из размеров здания:

• для домов площадью до 250 м2 достаточно насоса мощностью 3.5 м3/час и напором в 0.4 МПа;
• 250-350 м2 – мощность от 4.5 м3/час, напор 0.6 МПа;
• свыше 350 м2 – мощность от 11 м3/час, напор от 0.8 МПа.

Несмотря на то, что двухтрубное отопление своими руками устанавливать сложнее, чем однотрубную сеть, такая система благодаря высокой надежности и КПД полностью оправдывает себя в процессе эксплуатации.

Схемы отопления частного дома. Однотрубная система

Это упрощенный вариант обустройства отопления в коттедже. Данный вариант довольно экономичен, так как требует для разводки меньше труб и выполняется с меньшими трудозатратами на монтажные работы. Система представляет собой цепь радиаторов, соединенных одной трубой. Теплоноситель, нагретый в котле, поступает поочередно в каждый радиатор, перетекая из одного в другой. То есть «обратка» из одой батареи становится подачей для следующей, и т. д.

Для однотрубных систем сейчас можно установить специальные модули Радиплект и Радиплект Терм от Gibax, благодаря которым можно поддерживать температуру в домеилирежимами. Их монтаж достаточно прост, а минимальное количество соединений даст дополнительную гарантию на надежность соединений.

Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток – при ней радиаторы нагреваются неравномерно. Самым горячим всегда будет первый радиатор, а дальше от батареи к батарее температура будет постепенно снижаться. Следовательно, поддерживать одинаковую температуру во всех помещениях имея однотрубное отопление невозможно.

Схема однотрубного отопления двухэтажного коттеджа Источник utepleniedoma.com

При определенных особенностях планировки однотрубная система может быть вполне подходящей. Так, если в небольшом доме цепь радиаторов будет начинаться с жилых комнат и заканчиваться техническими помещениями, этот вариант может оказаться оптимальной. Но в просторных коттеджах лучше устанавливать двухтрубное отопление.

Двухтрубная система

Более дорогостоящий в обустройстве, но простой и удобный в эксплуатации вариант. В этой системе функционируют одновременно две линии труб. Первая подает горячую воду к каждой батарее. То есть идет одна труба с заходом в каждый радиатор. Теплоноситель, прежде чем попасть в радиатор, независимо от его расположения в цепи, не заходит в соседние радиаторы, а идет напрямую. Вторая труба собирает обратку из всех радиаторов и доставляет ее в коллектор нагрева.

Преимущества донного типа разводки в том, что во всех точках теплообмена достигается практически одна температура. Такая система лучше поддается регулировке и обеспечивает равномерный обогрев всего здания.

Схема двухтрубного отопления коттеджа Источник ro.decorexpro.com

Лучевая (коллекторная) система

Коллекторная схема это вариант двухтрубного подключения, но с более сложной разводкой. Применяется в тех случаях, когда нужно скрыть трубы, например под напольным покрытием. В этом случае обустраивается два коллектора – под подачу и под обратку, и от каждого радиатора тянется одна труба в первый коллектор, и еще одна во второй.

В некоторых схемах подключения применяются два вида системы. Весь дом может отапливаться по двухтрубному принципу, но для отдельного участка, например веранды или большой гостиной применена связка нескольких радиаторов по однотрубному принципу. При разработке двухтрубной схемы подключения батарей отопления в частном доме главное не запутаться в коллекторах подачи и обратки.

Лучевая (коллекторная) схема отопления Источник firmacz.ru

Терморегулятор для радиатора отопления: конструкция и установка

Схема подключения радиаторов к отопительной системе

Теплоноситель перемещается по трубам и каналам батарей благодаря двум факторам. Первый – это стремление жидкости заполнить пустоты. При отсутствии воздушных пробок создается естественный динамический напор теплоносителя. Второй фактор – движение потоков разной температуры. Горячая вода стремится вверх, вытесняя в нижний поток холодную.

Диагональное верхнее подключение

Диагональное подключение радиаторов с верхней подачей позволяет обустроить самое эффективное отопление помещений. Горячая вода подается в верхний вход, внутри она распространяется по секциям, и, остывая, опускается вниз, после чего вытесняется в нижний вход в коллектор обратки, расположенный с другой стороны радиатора.

Разводка отопления от газового котла в частном доме. Одно- и двухтрубные системы

Нагревательное оборудование, чаще всего это радиаторы, но могут быть и другие варианты, соединяются между собой посредством труб. Существует пять способов их соединения.

1. Стандартная однотрубная

Максимально простая и дешевая в обустройстве конструкция, что считается ее основным плюсом. Батареи соединены последовательно одной трубой, через которую проходит подача подогретой жидкости и обратное движение остывшего теплоносителя. Он поступает в радиатор, проходит его и двигается в следующий. Поэтому рабочая температура в каждом последующем нагревательном приборе снижается. Это главный недостаток, исправить который никак нельзя.

2. Усовершенствованная однотрубная (или «Ленинградка»)

Отличие от стандартной системы заключается в установке переходников-байпасов на каждую включенную в контур батарею. В результате часть теплоносителя проходит по байпасам и сохраняет при этом тепло. Таким образом, нивелируется основной недостаток стандартной однотрубной схемы. Если дополнить «Ленинградку» терморегуляторами и кранами, можно регулировать подачу тепла в радиаторах. При этом сохраняется дешевизна обустройства, что делает ее очень привлекательной для пользователей.

3. Стандартная двухтрубная

Ее принципиальное отличие — наличие раздельной подачи и отведения теплоносителя от каждого радиатора. Для обустройства такой конструкции требуется большое количество труб, поэтому она намного дороже однотрубной. При этом остывший и подогретый теплоноситель не смешиваются между собой. Все батареи греются примерно одинаково, можно регулировать их температуру. Направление подающего и обратного потока — встречное, поэтому есть опасность, что жидкость двинется по пути наименьшего сопротивления, и круг циркуляции преждевременно замкнется. Для предотвращения этого ставят дополнительные регулировочные элементы.

4. Петля Тихельмана

Схема отопления дома газовым котлом с параллельным направлением движения подачи и обратки. В этом случае невозможно преждевременное замыкание циркуляционного контура. Поток теплоносителя имеет одинаковые характеристики в любой точке. При этом нет необходимости в установке дорогостоящих регулировочных элементов, как в стандартной двухтрубной. Это значимый плюс. Недостатком можно считать ограниченность в применении. Например, для вертикальной разводки петля Тихельмана не используется.

5. Коллекторная

Предполагается наличие двух коллекторов. От одного лучами отходят подающие трубы к каждой из батарей. Ко второму подключены трубы-обратки. Схема обеспечивает подачу теплоносителя заданной температуры ко всем нагревательным приборам. Регулировать уровень их нагрева очень просто. Основной недостаток коллекторной конструкции — большой расход труб, что увеличивает стоимость решения и значительно усложняет монтаж. Важный момент. В отличие от всех описанных выше схем коллекторная может работать только по принудительному принципу.
