Какое отопление выбрать для частного дома. Виды водяных систем отопления

Какое отопление выбрать для частного дома. Виды водяных систем отопления

Теперь давайте рассмотрим варианты монтажа водяного отопления. Как и в случае со способом циркуляции, мы имеем более простой и дешевый вариант, уступающий по техническим характеристикам более усложненному и затратному.

Однотрубные системы отопления

Первым — простым и дешевым — является однотрубная система водяного отопления дома, в которой жидкость будет последовательно проходить по всем трубам, радиаторам и другим приборам отопления, если они имеются в цепочке и по обратной трубе возвращаться в котел. Данный вариант лучше подходит, опять же, для небольшого помещения.

Минус таких систем – невозможность их грамотной балансировки. Первый прибор всегда горячий, последний всегда теплый.

Двухтрубные системы отопления

Для помещений большей площадью лучше остановить свой выбор на более совершенной двухтрубной системе. В этом случае будет использовано нижнее подключение радиаторов. Но действительно совершенной такая прокладка отопления станет в том случае, если вы подключите циркуляционный насос. В противном случае будет затруднен обогрев дальних комнат.

Кроме того, уменьшить скорость остывания жидкости в системе возможно с помощью установки специальных байпасов на каждую из батарей, а также регуляторов подачи жидкости к отдельно взятому радиатору.

Отличием двухтрубной системы водяного отопления является прокладка цельной трубы к дальнему из радиаторов, от которого делается разветвление к промежуточным приборам отопления. Таким образом, пройдя по всей системе отопления, теплоноситель возвращается в котел по специальной обратной трубе, что позволяет равномерно распределить теплоотдачу по всему помещению.

Конечно, главным недостатком такого обогрева является его дороговизна и сложность монтажа, но комфорт, который вы получите взамен того стоит.

Лучевая система отопления

Схема лучевой системы отопления

Два выше описанных вида прокладки отопительных труб являются представителями периметрального способа. Но есть альтернативный — лучевой. При такой прокладке трубы подводятся отдельно к каждому радиатору: одна, по которой теплоноситель поступает в отопительный прибор, другая — обратная. Такая система позволяет отрегулировать комфортный температурный режим в каждом из помещений дома. Кроме того при поломке одного из радиаторов или трубы нет необходимости отключать все отопление, достаточно сделать это только на нужном участке.

В виду большого количества труб при монтаже лучевой системы, все коммуникации монтируются прямо в пол или стены, что благоприятно сказывается на интерьере дома.

Наиболее оптимально при лучевой прокладке использовать насосную циркуляцию теплоносителя.

Отопление теплым полом

Наиболее оптимальным способом равномерно прогреть все помещение является в доме. Возможно использовать только эту систему, а возможно сочетать ее с другими отопительными приборами. Например, когда в комнатах установлены радиаторы, а в коридорах, ванной и санузле — теплый пол. То есть особенно актуальными теплые полы будут для помещений с кафельным или мраморным покрытиями.

Использование системы «теплый пол» возможно ё при принудительной циркуляции теплоносителя.

Из преимуществ, которые дает водяное отопление теплым полом можно выделить:

• Равномерный прогрев помещение. Стяжка, отдающая тепло путем излучения, отдает его в равных долях в каждом квадрате комнаты.
• Рациональное распределение тепла. Тепло движется снизу вверх.
• Комфорт и микроклимат.

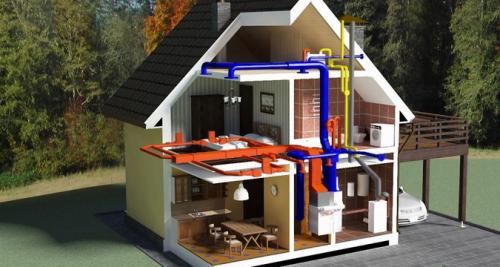

Виды водяного отопления частного дома. Как работает система

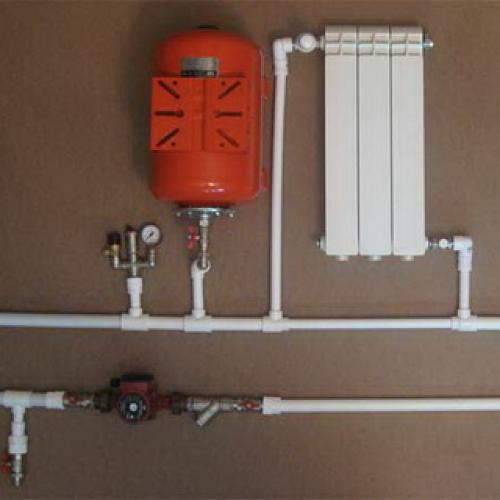

Если вы планируете самостоятельно провести тепло в помещения, стоит разобраться в конструкции и принципе работы водяного отопления. Три составляющих любой схемы:

• установка, вырабатывающая тепловую энергию и передающая ее воде;
• трубопроводная разводка;
• отопительные приборы, расположенные в обогреваемых комнатах.

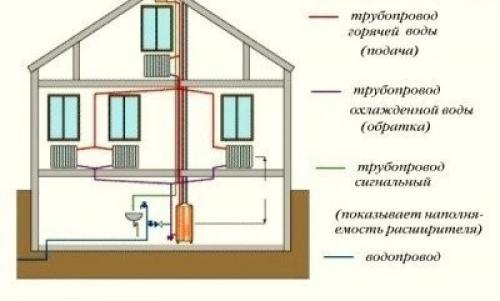

Один из способов организации отопления в жилище на 2 этажа — двухтрубная плечевая разводка

Примечание. Запорная арматура – краны, балансировочные вентили, смесительные клапаны – всегда являются частью разводки. Дополнительное оборудование – циркуляционный насос , расширительный бак – входят в состав котла либо монтируются отдельно.

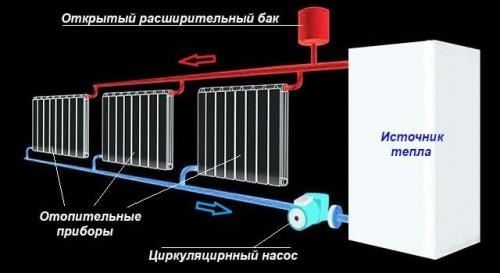

Принцип действия системы основан на передаче теплоты от источника к приборам отопления посредством жидкого рабочего тела – обычной воды, способной поглотить большое количество энергии (удельная теплоемкость – 4.18 кДж/кг •°С). В отдельных случаях применяется незамерзающая жидкость – водный раствор этиленгликоля либо пропиленгликоля. Как это происходит:

1. Сжигая углеводородное топливо или потребляя электроэнергию, установка нагревает воду до температуры 40…90 градусов.
2. Горячий теплоноситель движется по трубам с помощью насоса либо естественным образом (за счет конвекции) к водяным радиаторам.
3. Между обогревательными приборами и воздухом комнат происходит теплообмен – протекающая через батарею вода остывает на 10—20 °C, атмосфера помещения прогревается. Плюс горячая поверхность радиатора выделяет инфракрасное тепловое излучение.
4. Охлажденный теплоноситель возвращается по магистрали в теплогенератор, где снова нагревается до требуемой температуры.
5. Излишек воды, образующийся при тепловом расширении, поступает в специальную емкость. Когда температура в системе падает, жидкость опять сжимается и уходит из расширительного бачка.

Рабочий цикл отопления — вода нагревается котельной установкой, по трубам направляется в радиаторы, где отдает теплоту окружающему воздуху

Справка. Интенсивное выделение инфракрасного тепла поверхностью батарей начинается при температуре более 60 °C.

Прежде чем проводить отопление, запомните одно правило: эффективность обогрева практически не зависит от объема воды в системе. Данный показатель влияет лишь на скорость прогрева/остывания дома при запуске либо остановке теплогенератора.

Перечислим действительно важные характеристики:

• разность температур на входе и выходе домашнего отопителя, максимально допустимая – 25 градусов;
• мощность источника – должна выбираться по расчету тепловых потерь сквозь внешние стены + прогрев воздуха для вентиляции;
• расход теплоносителя – объем воды, проходящей через отопительные приборы в течение 1 часа;
• гидравлическое сопротивление трубопроводной сети вместе с радиаторами, в идеале не должно превышать 1 Бар (10 м водного столба).

Виды отопления частного дома. Какие виды систем отопления бывают в частных домах и как они работают

Существует два основных типа отопительных систем частных домов — централизованные и автономные. Для централизованных систем теплоснабжения характерно наличие сети (трубопровода). По трубам теплоноситель (чаще всего вода) поступает от котельной, где сжигается топливо, к потребителям. Данный тип отопления частного дома применяется по большей части для обогрева помещений многоэтажных домов, например в городских условиях.

В сельской же местности жилище зачастую находится на значительном расстоянии от централизованного источника тепла, поэтому здесь используется автономное теплоснабжение. Обычно прямо в доме устанавливается генератор тепла — «устройство», имеющее сразу несколько функций. Например, одновременно с нагреванием окружающего воздуха оно может быть использовано для подогрева воды.

Одним из наиболее популярных видов отопления частных домов в России является водяное. Оно представляет собой обогрев воздуха помещения с применением жидкого теплоносителя — воды или жидкостей на водной основе, которые не замерзают при пониженной температуре (антифризов). Передача тепла в жилище осуществляется через радиаторы и конвекторы. Циркуляция воды в системе водяного отопления может быть естественной или создаваться искусственно.

Электрический вид систем отопления в частном доме составляет конкуренцию водяному теплоснабжению, преимущества которого заключаются не только в его экологичности (не происходит загрязнения окружающей среды продуктами сгорания топлива), но и в удобстве использования отопительных приборов, которые не требуют тщательного ухода и просты в эксплуатации. Отопительные панели могут монтироваться и на потолочном, и на межэтажном перекрытии.

А как работает воздушная система отопления в доме? Во время воздушного отопления нагрев теплоносителя происходит с помощью огня. Нагретый воздух передается по трубам в помещение. Такая система отопления предполагает установку печей или теплообменников. Воздух сначала нагревается в теплогенераторе, а затем поступает в окружающее пространство.

Скорость прогревания воздуха в помещении зависит от площади нагревающей поверхности прибора: чем больше последняя, тем быстрее нагреется воздух в комнате.

Наиболее целесообразным представляется применение теплогенераторов , которые снабжены специальным вентилятором для лучшей подачи горячего воздуха.

В настоящее время такой тип систем отопления частного дома применяется в редких случаях, и связано это, прежде всего, со слабой (по сравнению с водой) теплоотдачей воздуха, его медленным распределением по всему помещению.

Электрическое отопление предполагает, что отопительные приборы сами являются источником тепла. Как работает электрическое отопление в частном доме?

Электрическая энергия напрямую преобразуется в тепловую, теплоноситель отсутствует. Электрообогреватели могут быть конвективными, излучающими, комбинированными (конвективно-радиационными).

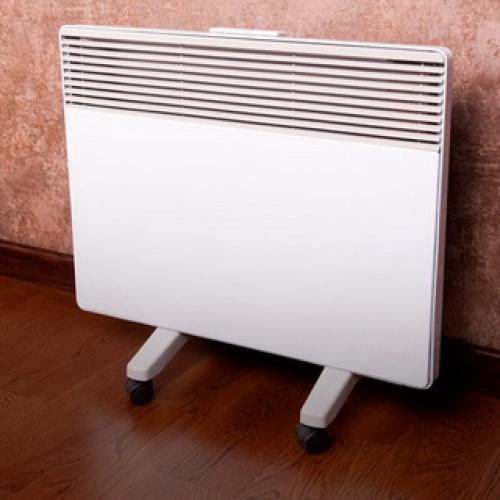

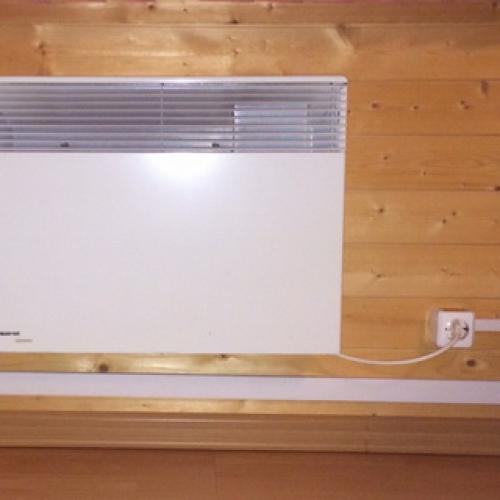

Принцип работы отопления при помощи в частном доме конвективного нагревателя следующий: прохладный воздух проходит через нагревательный элемент, а затем отдает тепло в комнату. Температура воздуха внизу меньше, чем вверху. Электроконвектор — это металлическая панель, в которой имеется два отверстия.

Через нижнее осуществляется забор холодного воздуха, а через верхнее — его отдача в помещение. Снизу прибор снабжен нагревательным элементом, главной составной частью которого является радиатор. Он предназначен для более эффективного нагрева воздуха. Обычно электроконвектор снабжен встроенным термостатом или регулятором настройки, которые позволяют точно изменять температуру воздуха в определенном диапазоне, а также уменьшить расход электроэнергии.

Стоимость электроконвекторов небольшая, поэтому они наиболее распространены среди всех электрических обогревателей.

Для временного или постоянного отопления дома могут использоваться тепловентиляторы. Прибор состоит из нагревательного элемента и вентилятора. Вентилятор служит для принудительного прогона нагретого до нужной температуры воздуха. Теплоаккумуляторы сначала накапливают тепло, а затем отдают его в окружающее пространство. Электрокалориферы сочетают в себе функции электрического нагревательного прибора и вентилятора.

Принцип работы в частном доме отопления на излучающих обогревателях основан на передаче тепла в виде тепловых лучей, которые, попадая на поверхности и отражаясь от них, отдают тепло окружающей среде.

Так как при использовании ИК-панелей исключается перенос пыли с поверхностей, они широко применяются для обогрева помещений в медицинских учреждениях. Обогреватель имеет прямоугольную форму, на его поверхность нанесен слой специальной краски, выдерживающей высокие температуры. Обогревающая панель и корпус прибора разделены изоляцией, выполненной из минерального волокна.

Комбинированные обогреватели — это электрорадиаторы, наполненные маслом. Принцип работы такой системы отопления частного дома следующий: радиатор, расположенный в нижней части прибора, нагревает масло, которое поднимается вверх. Остывшее масло стекает по стенкам радиатора.

Простая система отопления частного дома. Однотрубная горизонтальная

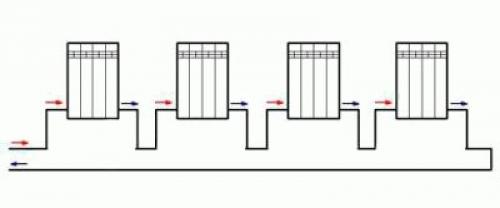

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя . После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

• простота реализации;
• отличный вариант для небольших домов;
• экономия материалов.

Однотрубная горизонтальная схема отопления – отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров . Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.

Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.

Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах . Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.

Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.

Какую систему отопления выбрать для одноэтажного дома. Однотрубная схема отопления дома

Считается самой простой. Иногда её называют, по старинке, «ленинградкой». При монтаже такой системы по периметру всего дома и во всех жилых помещениях укладывают трубу на 25-32-40 мм. Почему обязательно в жилых комнатах? Всё просто: паразитное тепло, которое выделяется трубой, тоже будет обогревать всю комнату.

Однотрубная схема отопления одноэтажного дома:

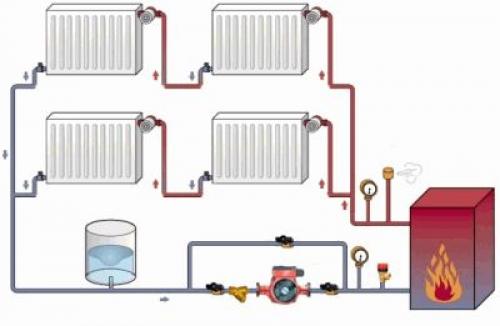

Или вот схема отопления одноэтажного частного дома в одноконтурном варианте:

Радиаторы и конвекторы врезаются для закольцовки, но с использованием трубы двадцатки. На всех подводах устанавливаются дроссельные заслонки и краны. Первые уравнивают температуру, а другие — выпускают воздух. Если бы не было вентилей (кранов), то вода вытеснила бы воздух в верхнюю часть отопительного элемента. А это, в свою очередь, делает меньше количество отдаваемого тепла.

• тепло практически не теряется;
• простота и быстрота монтажных работ;
• экономное использование;
• при отсутствии электричества, отключающее циркуляционный насос, движение воды не остановится;
• экономия материалов.

Так какую же систему отопления выбрать в одноэтажном доме? Можно отметить лишь один, но существенный факт, который повлияет на ваш выбор – возможность устанавливать любую из перечисленных схем в одноэтажных домах и коттеджах: лучевая, однотрубная, двухтрубная, электрическая, воздушная и даже систему «водяного пола».

О последних трёх мы не упоминали, но они также популярны последнюю систему («тёплый пол») пару лет назад использовали только в саунах, но сегодня её относят к полноценному виду отопительных систем, которые полноценно обеспечивает теплом весь дом.

К причинам, повлёкшим выбор той или иной системы, можно отнести и площадь дома, и срок проживания (постоянный или временный), и из чего построен дом (кирпич, блок или деревянный брус).

Современное отопление в частном доме. Новые технологии в вопросах отопления и утепления частного дома

Энергоносители поднимаются в цене. Обогрев собственного жилья становиться дорогим.

В данной статье остановимся на:

• Технологии современных систем обогрева под углом их инновации;
• Новых технологиях утепления стен – второй способ экономии затрат на отоплении.

Современные технологии отопления

Варианты отопления частного дома:

• Система получения тепла в традиционном варианте. Источник тепла – котел. Тепловая энергия распределяется теплоносителем (вода, воздух). Улучшить можно посредством увеличения теплоотдачи котла.
• Энергосберегающее оборудование, которое применяется в новых технологиях отопления. Для обогрева жилья энергоносителем выступает электричество (гелиосистема, разные типы электрического обогрева и солнечные коллекторы).

Новые технологии в отоплении должны помощь в решении вопросов:

• Уменьшение затрат;
• Бережное отношение к природным ресурсам.

Теплый пол

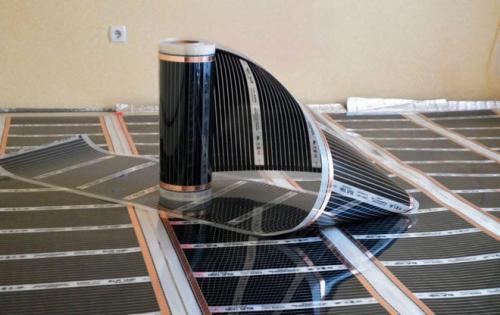

Инфракрасный пол (ИК) – современная технология обогрева. Основным материалом выступает необычная пленка. Положительные качества – гибкость, повышенная прочность, влагостойкость, огнеустойчивость. Укладывать можно под любой напольный материал. Излучение ИК пола хорошо влияет на самочувствие, идентично действию солнечных лучей на организм человека. Денежные расходы на укладку ИК пола меньше на 30-40% чем при затратах на установку полов с электрическими элементами подогрева. Экономия электроэнергии при использовании пленочного пола 15-20%. Пульт управления регулирует температуру в каждой комнате. Нет шума, запаха, пыли.

Использование многотарифного счётчика позволит применить электрический тёплый пол с греющим кабелем.

При водяном способе подачи тепла в стяжку пола ложится металлопластиковая труба. Температура нагрева ограничивается 40 градусами.

Водяные солнечные коллекторы

Инновационная отопительная технология применяется в местах с большой солнечной активностью. Водяные солнечные коллекторы располагают на открытых для солнца местах. Обычно это крыша здания. От солнечных лучей вода нагревается и направляется внутрь дома.

Отрицательным моментом является невозможность использования коллектора в ночное время. Нет смысла применять в районах северного направления. Большим плюсом использования этого принципа получения тепла будет общедоступность энергии солнца. Не приносит вреда природе. Не занимает полезную площадь во дворе дома.

Гелиосистемы

Применяются тепловые насосы. При общем расходе электроэнергии в 3-5 кВт насосы перекачивают от природных источников в 5-10 раз больше энергии. Источником выступают природные ресурсы. Полученная тепловая энергия поступает в теплоноситель при помощи тепловых насосов.

Главная мысль при использовании тепловых насосов – это перспективность. Расходы на ввод в эксплуатацию системы высокие.

Инфракрасное отопление

Инфракрасные обогреватели нашли применение в виде основного и дополнительного отопления в любом помещении. При низком потреблении электроэнергии получаем большую теплоотдачу. Воздух в помещении не пересушивается.

Установка легко крепится, не нужны дополнительные разрешения на этот вид обогрева. Секрет экономии – в том, что тепло накапливается в предметах и стенах. Применяют потолочные и настенные системы. У них большой срок службы, более 20 лет.

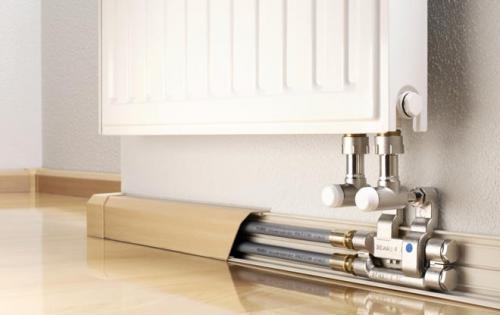

Плинтусная технология отопления

Схема работы плинтусной технологии обогрева помещения напоминает работу ИК-нагревателей. Нагревается стена. Потом она начинает отдавать тепло. Инфракрасное тепло отлично переносится человеком. Стены не будут подвержены грибку и плесени, поскольку всегда будут сухими.

Легко устанавливается. Регулируется подача тепла в каждой комнате. Летом можно систему использовать для охлаждения стен. Принцип действия, как и при обогреве.

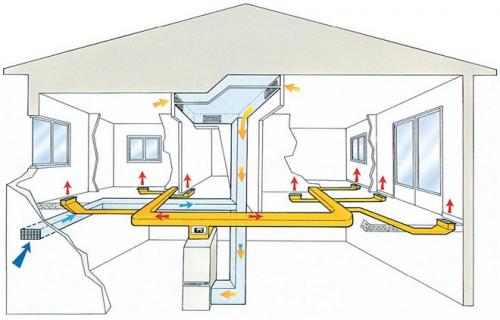

Воздушная система отопления

Отопительная система построена по принципу терморегуляции. Горячий или холодный воздух подается непосредственно в помещение. Основной элемент – печь с газовой горелкой. Сгораемый газ отдает тепло в теплообменник. Оттуда нагретый воздух поступает в помещение. Не требует водопроводных труб, радиаторов. Решает три вопроса – отопление помещения, вентиляция.

Преимущество в том, что отопление можно запустить в работу постепенно. При этом действующее отопление не пострадает.

Теплоаккумуляторы

Теплоноситель нагревается ночью в целях экономии денежных расходов на электроэнергию. Теплоизолированный бак, емкость больших размеров представляет собой аккумулятор. Ночью он нагревается, днём идет отдача тепловой энергии для отопления.

Использование компьютерных модулей и выделяемого ими тепла

Для запуска системы подачи тепла необходимо подключение интернета и электричества. Принцип работы: используется тепло, которое выделяет процессор при работе.

Применяют компактные и недорогие ASIC-чипы. Собирают в одно устройство несколько сотен чипов. По себестоимости эта установка выходит, как обычный компьютер.

Современные технологии утепления дома

Строительство дома сегодня предполагает использование новых способов утепления строений инновационными материалами.

Система отопления частного дома, какую выбрать схему. Способы устройства двухтрубной системе

В интерьере современного частного дома очень часто можно увидеть камин или печь, но чаще всего они являются элементами общего стиля помещения. В этом случае за тепло в доме отвечает одноконтурный или двухконтурный котел. Причем первый вариант используется только для обогрева комнат, котел второго типа параллельно служит для подачи тепла и подогрева воды.

Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной и двухтрубной схемы разводки от котла отопления. Прежде чем выбрать один из вариантов, следует подробнее изучить особенности и характеристики каждого типа, а также выявить их положительные стороны и недостатки.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

• От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
• Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
• От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из  трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.
