Какая система отопления лучше. Принцип работы двухтрубной магистрали

Какая система отопления лучше. Принцип работы двухтрубной магистрали

Двухтрубный контур предполагает подачу и отвод нагретой жидкости в отопительных приборах по двум отдельным трубам (входящий патрубок радиатора подключен к подающему трубопроводу, а выходной – к «обратке»).

1. Нагретый от котла теплоноситель поступает по первой трубе в отопительный прибор, отдает часть жидкости батарее отопления и двигается дальше по кругу.
2. Вода в радиаторах отдает свое тепло приборам и, остывая, направляется по второй трубе обратно в отопительный котел .

Такая система отопления применяется в основном в больших по площади домах, отличается высокой эффективностью за счет минимальных теплопотерь и равномерного распределения тепла.

Максимальное количество подключенных отопительных приборов в одной линии: до 40 (в загородных домах, в зависимости от площади, достаточно будет установить до 10 радиаторов отопления). Возможно подключение .

Важно! В системах отопления открытого типа необходим определенный наклон трубопровода для достижения оптимальной скорости теплоносителя в контуре.

Основные схемы двухтрубного отопления

• Тупиковый (плечевой) тип — система отопления, в которой теплоноситель движется в трубах в противоположных направлениях. Возможна верхняя и нижняя подача теплоносителя.

Нижняя разводка встречается в закрытых системах отопления. Радиаторы имеют нижнее или диагональное подключение (патрубки батареи монтируются к трубопроводам с противоположных сторон), подающие и отводящие трубы прокладывают параллельно полу под отопительными приборами. Циркуляционный насос устанавливают на отводящем контуре.

Верхняя разводка встречается редко и применяется, в основном, в системах с естественной циркуляцией. Для максимального прогрева радиаторы имеют диагональное подключение: подающая труба соединяется в верхней части батареи, а обратная труба подключается к отводящему патрубку в нижней части прибора с противоположной стороны.

В многоэтажных домах на два крыла отопительный контур делят на 4 «плеча» (ветви трубопроводов, которые сходятся к общей магистрали).

• Петля Тихельмана — попутная схема подключения, когда каждая линия замкнута в кольцо. Вода в обоих трубопроводах движется в одинаковом направлении. Такая система создает одинаковые гидравлические условия для отопительных приборов и обеспечивает равномерный расход теплоносителя с минимальной балансировкой. Необходимым элементом является циркуляционный насос .

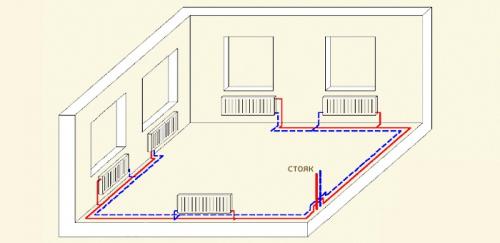

Чаще всего используется нижняя подводка с диагональным подключением радиаторов отопления. Для каждого этажа проводится отдельная петля, которая сводится к общему стояку.

Встречается и двухтрубная система с верхней разводкой, когда подающая труба спрятана в потолке. Чаще всего такая разводка применяется в больших по площади зданиях.

• Лучевой (коллекторный) тип. Теплоноситель, нагретый от котла, направляется к распределительному коллектору, от которой проведены индивидуальные для каждого отопительного прибора подающие и обратные магистрали.

Коллектор оснащен расходомером и терморегулятором, которые контролируют расход воды и температуру обогрева. Для каждого этажа устанавливают свою отдельный распределительный коллектор.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/kakaya-sistema-otopleniya-luchshe-okupaemost-vlozheniy-v-snizhenie-teplopoter

Двухтрубная система отопления частного дома. Двухтрубная система отопления

Как видно из названия у двухтрубной системы отопления имеется две трубы, по которым циркулирует теплоноситель. Одна из них называется подачей, горячий теплоноситель направляется к радиаторам. Вторая труба носит название обратка – остывший теплоноситель из радиаторов отправляется обратно в теплообменник котла. В однотрубной за все отвечала одна труба.

Существуют различные технологические решения двухтрубной системы отопления:

С естественной циркуляцией теплоносителя (гравитационная) . Этот вариант двухтрубной системы является полностью энергетически независимым. Он может быть использован в сочетании с твердотопливными котлами. Часто проектировался в старых малоэтажных домах, когда насосные системы еще не были развиты. В состав системы входит расширительный бачок, достаточно большого объема, расположенный в самой высокой точке здания. Такое техническое решение имеет множество недостатков. Начиная с необходимости использования дорогостоящих труб большого диаметра и заканчивая постоянным образованием воздушных пробок в радиаторах. Кроме того скорость передвижения теплоносителя в такой системе невозможно контролировать, поэтому она плохо поддается регулировке температуры;

С принудительной циркуляцией. Вот тут уже двухтрбная система и разгулялась на всю катушку. В состав системы входит циркуляционный насос перемещающий теплоноситель. Открытая ёмкость расширительного бака заменяется герметичным мембранным баком в котельной, что существенно снижает вероятность образования воздушных пробок. Единственная сложность – это подбор мощности циркуляционного насоса в соответствии с параметрами гидравлического сопротивления отопительного контура.

Двухтрубная имеет ряд классных преимуществ:

• При грамотном подходе, можно смонтировать радиаторы так, что они будут греть одинаково хорошо. Какие-то больше, какие-то меньше, но этого вы вряд ли заметите.
• Можно смело ставить термоголовки, вместо обычных радиаторных вентилей. Не важно, какая погода на улице, у вас в помещении будет всегда схожая температура. Плюс ко всему, современные радиаторы достаточно быстро реагируют на изменение температуры. Захотели остудить помещение, покрутили термоголовку и через 15-20 минут получили желаемое.
• Более адекватная стоимость, по сравнению с лучевой разводкой.

Но самым жирным недостатком на сегодняшний день в современных двухтрубных системах я считаю большое количество стыков. Учитывая, что большинство двухтрубок в современных домах разводятся скрытым способом, в стенах или стяжке, я бы задумался о таком решении. В большинстве случаев ничего никогда не потечет. Но один человеческий фактор может подпортить настроение и вам придется вскрывать уже отремонтированные полы.

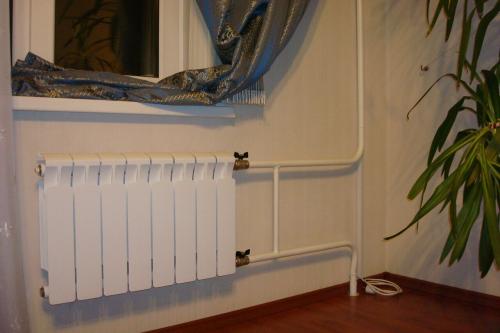

Типичный стык двухтрубной разводки. В нашем случае используется металлопластиковая труба. С полипропиленом стыков будет в 10 раз больше.

Типичный стык двухтрубной разводки. В нашем случае используется металлопластиковая труба. С полипропиленом стыков будет в 10 раз больше.

Однотрубная и двухтрубная система отопления плюсы и минусы. Однотрубная или двухтрубная: какая система отопления лучше?

©Ja Nippers Heating

Система отопления дома может быть одно- или двухтрубной. Оба варианта имеют право на существование. Но прежде чем сделать выбор в пользу того или другого, стоит взвесить их плюсы и минусы

Однотрубная система. Ее неоспоримые достоинства — простота монтажа и невысокая стоимость в сравнении с двухтрубной разводкой. Но… Радиаторы здесь установлены друг за другом, последовательно, то есть теплоноситель проходит через первый радиатор, возвращается в трубопровод, затем идет во второй и т. д. Минусы данной схемы налицо: во-первых, все отопительные приборы будут иметь разную температуру теплоносителя, а во-вторых, отрегулировать степень нагрева одного радиатора независимо от других не удастся. Однако выход есть — смонтировать перед прибором обводной контур для теплоносителя, или байпас. Запорная арматура на нем позволит управлять нагревом отдельного радиатора или даже вовсе «изъять» его из цепи, пустив теплоноситель по обходному пути.

Однотрубная система отопления

Отдавая предпочтение этой системе отопления, следует учитывать важный момент: в случае одноэтажного дома достаточно соблюсти условие — расширительный бак должен быть расположен в наивысшей точке контура (оптимально — на чердаке). А вот если этажей в доме больше, то для того, чтобы все радиаторы нагревались одинаково, придется принимать особые меры. Проблема в том, что теплоноситель будет протекать поочередно по радиаторам сначала верхнего этажа, потом спустится этажом ниже и т. д.

В результате к конечной точке магистрали он доберется уже полуостывшим, или, говоря языком специалистов, с существенными потерями тепловой энергии (до 50%). Чтобы избежать этого, понадобится установка дополнительных перемычек, а также увеличение числа секций у радиаторов на нижних этажах.

Ну и наконец, еще один недостаток: для нормального функционирования системы необходимо повышенное давление в трубопроводе, что означает увеличение мощности насосов и, как следствие, рост затрат на эксплуатацию.

Современные однотрубные системы отопления могут быть оснащены такими устройствами, как термостатические клапаны, радиаторные регуляторы, воздухоотводчики, балансировочные вентили, шаровые краны

Двухтрубная система отопления

И все-таки однотрубные системы в настоящее время остаются востребованными. Для их усовершенствования сегодня применяют различные технические решения. Кстати, одно из немаловажных преимуществ такой разводки заключается в том, что при открытом монтаже она имеет вполне эстетичный внешний вид.

Двухтрубная система. Отличие ее от однотрубной системы очевидно: по одной трубе теплоноситель поступает в отопительный прибор, а по другой возвращается в котел. Такая схема позволяет регулировать нагрев радиаторов по отдельности, а кроме того, без проблем обслуживает дома любой этажности.

Двухтрубную разводку можно сделать горизонтальной или вертикальной. То есть либо на каждый этаж приходится свой стояк (горизонтальная схема), либо к одному вертикальному трубопроводу подведены радиаторы со всех этажей. Во втором варианте разводка обойдется дороже и работы по ее монтажу займут больше времени, однако такая система проще в эксплуатации. Помимо этого, у нее есть дополнительный плюс: вертикальный стояк гарантирует отсутствие воздушных пробок в отопительных приборах.

Инженерные проекты сегодня нередко предусматривают сразу два вида разводки — и однотрубную, и двухтрубную

Коллекторно-лучевая разводка

Остается добавить, что циркуляция теплоносителя в двухтрубной системе может быть организована по типу естественной либо принудительной. Первой будет достаточно для небольшого по площади дома, ну а в коттедже внушительных размеров без «принудиловки» не обойтись.

Единого мнения о том, какая система лучше — однотрубная или двухтрубная, нет. В каждом конкретном случае выбор того или иного варианта зависит от многих факторов, а потому нередко можно видеть дома, где, например, использованы одновременно одно- и двухтрубная разводка.

Подписывайтесь на наш канал в Яндекс Дзен , чтобы ничего не пропустить!

Двухтрубная система отопления. Тупиковые отопительные ветви

Двухтрубная закрытая система плечевого (тупикового) типа монтируется в большинстве загородных коттеджей и нередко применяется в новых многоквартирных домах. Как устроена схема:

1. Радиаторная сеть представляет собой одну или несколько двухтрубных ветвей. Теплоноситель направляется к приборам отопления по одной магистрали, а возвращается по второй.
2. Система работает с избыточным давлением 1—2.5 Бар, циркуляцию обеспечивает насос, установленный возле котла.
3. Расширение воды компенсирует бак мембранного типа, расположенный в котельной. Точка врезки – на трубопроводе перед циркуляционным насосом (если смотреть по течению жидкости).
4. Сброс воздуха из сети происходит через краны Маевского на батареях и автоматический клапан в составе группы безопасности отопительного агрегата. Там же находится манометр и предохранительный клапан.
5. Распространенный вариант разводки – нижняя горизонтальная, когда обе трубы проходят под радиаторами открытым способом.

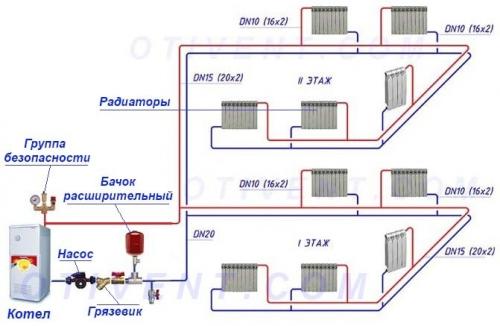

Классическая тупиковая система с нижней разводкой. Но магистрали можно прокладывать и поверху – под потолком первого этажа

Замечание. При необходимости тупиковые магистрали без проблем прокладываются закрытым способом — в бороздах стяжки пола, за подвесными потолками либо внутри стен.

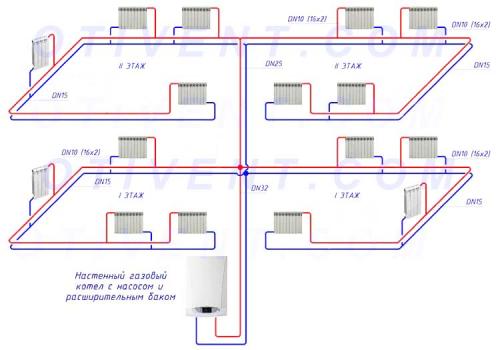

Если необходимо распределить теплоноситель на 2 крыла двухэтажного здания, производится разделение на 4 отдельных ветви (плеча), сходящихся к общему стояку. Примечательно, что протяженность линий и тепловая нагрузка на плечи вовсе не должна быть одинаковой. Количество батарей и трасса прокладки разрабатывается с учетом особенностей конкретного здания.

Ветви с разным числом радиаторов уравновешиваются путем балансировки – ограничения потока регулировочной арматурой. Вентили всегда ставятся на выходах батарей и при нужде – на плечо в целом. Как правильно сбалансировать контуры, читаем на другой странице нашего ресурса.

Лучевая система отопления. Нюансы веерной разводки

Существует два варианта соединения радиаторов отопления с котлом:

• тройниковый;

• лучевой

Первый способ – классический, бюджетный. Главный его недостаток – необходимость в полном отключении системы при работах на любом локальном участке. Этого можно избежать, если оборудовать вход и выход у каждого прибора системы кранами, запорной арматурой, но такая модернизация значительно увеличит стоимость проекта.

Еще одна особенность стандартной одно/двухтрубной системы отопления – открытый монтаж. Так как число труб в этом случае невелико, дизайнеры предпочитают не «заморачиваться» с их маскировкой и оставляют открыто лежать по стенам.

При веерной/лучевой разводке оставлять на поверхности масштабную сетку из труб – идея так себе, поэтому их прячут в пол и стены, оставляя на виду только отопительные радиаторы.

Стоит такая система примерно столько же, как и классическая. Так как при лучевой системе не используются дорогостоящие фитинги для сшитого полиэтилена, а монтируется только цельная труба маленького сечения ф16. Лучевая разводка исключает стыки на трубе, что ведет к исключению возможных протечек, на протяжении всего периода эксплуатации объекта.

Также эффективность и удобность данной системы в том, что есть возможность отключить определенный прибор отопления в любой момент времени, например если при ремонте в комнате случайно просверлили трубу шурупом, при этом остальные радиаторы отопления будут функционировать и не придется отключать всю систему отопления дома. При тройниковой системе вам бы пришлось отключать всю системы или оснащать системы большим количеством байпасов и запорной арматурой, что существенно повысит стоимость организации отопления.

Исходя из вышесказанного, бесспорным плюсом лучевой системы является минимальное количество соединений, что позитивно влияет на гидравлическую стабильность всей системы отопления.

Благодаря особенностям подключения теплоноситель имеет одинаковую температуру в любой точке системы, равномерно прогревая помещение и не оставляя «мертвых зон».

Какую систему отопления выбрать для одноэтажного дома. Классификация систем по типу теплоносителя

В качестве теплоносителя, доставляющего тепло от нагревательного котла к отопительным приборам, в системах отопления 1-этажного дома могут выступать вода, антифриз (вода с добавлением этиленгликоля) и воздух.

Система #1 — водяное отопление

В одноэтажных домах эффективнее использовать водяные системы отопления , теплоносителем в которых служит или вода, или антифриз. Незамерзающую жидкость заливают в систему в том случае, если здание эксплуатируется с перерывами. Это позволяет избавить систему от перемерзания. При круглогодичном проживании в доме в качестве теплоносителя используется обыкновенная вода, которая может быть нагрета газовым, жидкотопливным, твердотопливным или электрическим котлом. Теплоноситель в системе может циркулировать самостоятельно или принудительно с помощью специальных насосов, вмонтированных в систему.

Однотрубная система отопления одноэтажного частного дома с принудительной циркуляцией теплоносителя, обеспечивающейся с помощью циркуляционного насоса, врезанного на контуре обратного хода

Дешевле всего обходится монтаж однотрубной системы с естественной циркуляцией теплоносителя. Недостатком данной разводки является постепенное остывание теплоносителя по мере своего продвижения от одного радиатора к другому. Получается, что в одних комнатах жарко, а в других – холодно. Регулировать температуру в отдельных помещениях невозможно. Поэтому лучше использовать разводку чуть сложнее, называемую «ленинградкой». Там каждый радиатор можно отключать от системы с помощью кранов, а теплоноситель циркулирует по обводной (байпасной) трубе.

Модернизированная однотрубная система «Ленинградка» лишена минусов стандартной однотрубки, заключающихся в невозможности автономного отключения отдельных радиаторов отопления

При наличии достаточного бюджета используется коллекторная (лучевая) разводка труб , которая позволяет обеспечивать подачу теплоносителя к каждому отопительному прибору. Также данная схема применяется в случае укладки в санузлах дома водяных теплых полов.

Коллекторная или лучевая система отопления частного дома монтируется при наличии финансов, так как расход метража труб возрастает в разы по сравнению с другими видами трубной разводки

Наиболее популярна двухтрубная горизонтальная схема устройства, которая является неким средним вариантом между дешевым и дорогим способом устройства разводки трубопровода.

Два варианта монтажа в одноэтажном частном доме двухтрубной отопительной системы. На схеме слева котел — в центре дома, а справа — подающая магистраль спрятана под подоконниками

Система #2 — воздушное отопление

Можно обогревать дом и с помощью воздуха, который нагреваясь в теплообменнике, направляется по воздуховодам, проложенным на чердаке или под полом, или же спрятанным под фальш-потолком. Теплый воздух поступает в комнаты через отверстия в потолке, стенах или полу, закрытых декоративными решетками. Воздух, как и вода, может циркулировать в помещении самостоятельно по принципу естественной конвекции, а может нагнетаться принудительно  с помощью электрических турбин, устанавливаемых на чердаке или в подвале одноэтажного дома. Работой турбин управляют термодатчики. Система воздушного отопления снабжается фильтрами, удерживающими частички пыли.

Воздушное отопление частного дома камином с каминным вкладышем. Такая организация обогрева дома называется системой распределения горячего воздуха (РГВ)

Систему воздушного отопления рекомендуется планировать заранее. Составляя проект отопления одноэтажного дома, инженеры должны предусмотреть  наличие мест в помещениях дома для скрытого монтажа воздуховодов. Сечение этих конструкций  достигает 100-160 мм, поэтому открытый монтаж негативно скажется на интерьере дома.

Какая система отопления лучше для частного дома однотрубная двухтрубная. Двухтрубная система отопления

В двухтрубной системе отопления нагретый теплоноситель циркулирует от нагревателя к радиаторам и обратно. Отличается такая система наличием двух веток трубопровода. По одной ветке происходит транспортировка и распределение горячего теплоносителя, по второй — охлажденная жидкость от радиатора возвращается в котел.

Двухтрубные системы отопления, как и однотрубные, делятся наоткрытые и закрытыев зависимости от типа расширительного бака. В современных двухтрубных закрытых системах отопления используются расширительные баки мембранного типа. Системы официально признаны наиболее экологичными и безопасными.

По способу соединения элементов в двухтрубной отопительной системе различают: вертикальную и горизонтальную системы.

В вертикальной системевсе радиаторы подключаются к вертикальному стояку. Такая система позволяет в многоэтажном доме подключить отдельно к стояку каждый этаж. При таком подключении отсутствуют воздушные пробки при эксплуатации. Но стоимость этого подключения несколько выше.
Двухтрубная горизонтальнаяотопительная система в основном используется в одноэтажных домах с большой площадью. В этой системе отопительные приборы подключаются к горизонтальному трубопроводу. Стояки для разводки подключения элементов отопления лучше устанавливать на лестничной клетке или в коридоре. Воздушные пробки стравливаются кранами Маевского.
Горизонтальная отопительная система бываетс нижней и верхней разводкой. Если разводка нижняя, то «горячий» трубопровод проходит в нижней части здания: под полом, в подвале. При этом обратная магистраль прокладывается еще ниже. Для улучшения циркуляции теплоносителя котел заглубляют настолько, чтобы все радиаторы находились выше него. Еще ниже располагается обратная магистраль. Верхняя воздушная линия, обязательно включаемая в контур, служит для выведения воздуха из сети. Если разводка верхняя, то «горячий» трубопровод проходит по верху здания. Местом для прокладки трубопровода обычно служит утепленный чердак. При хорошем утеплении труб потери тепла минимальны. При плоской крыше эта конструкция неприемлема.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/kakaya-sistema-otopleniya-luchshe-okupaemost-vlozheniy-v-snizhenie-teplopoter

Однотрубная или двухтрубная система отопления. Какую систему отопления делать: в одну или две трубы

При планировке обогрева частного дома встает вопрос, какую систему отопления лучше применить — двухтрубную или однотрубную, и в чем их отличия? У каждого из вариантов есть свои плюсы и минусы, от которых зависит будущий комфорт и уют в вашем доме.

Если Вы на распутье и в сомнениях, читайте статью до конца — я расскажу на примерах и покажу на схемах, от чего зависит правильный выбор, и что на него влияет.

Отличия однотрубной и двухтрубной систем отопления

Данные системы отличаются не количеством смонтированных друг над другом труб — их можно установить параллельно хоть десяток. К примеру, если они выполняют роль теплообменников.

Отличие же данных систем состоит в подключении радиаторов:

• В однотрубной входящий и отводящий отводы радиатора соединены с одной трубой.
• В двухтрубной радиатор запитывается из подающей трубы, а с остывшая вода выводится в обратку.

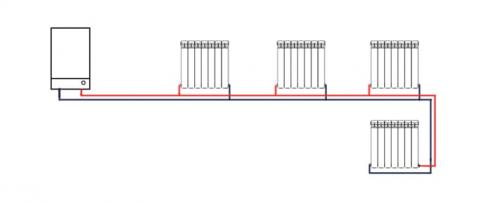

Примеры двух вариантов на картинке.

И здесь неважно, идут ли трубы по кольцу периметра дома или замыкаются на последнем радиаторе и возвращаются назад. Все отличие систем состоит в том, куда отводится остывшая вода из теплообменников.

Этот нюанс определяет выгоды и недостатки обоих вариантов, о чем мы сейчас поговорим.

Основные плюсы и минусы двух систем

Минусы однотрубной системы отопления состоят в следующем:

• Остывшая вода из радиаторов поступает обратно в подающую трубу, и, соответственно, понижает температуру теплоносителя.
• Если радиаторов много (более 4-5), в крайние по движению поступает более холодая вода и обогревают они заметно хуже.

К минусам двухтрубного контура стоит отнести более дорогостоящий и трудоемкий монтаж. Кроме того, «лишняя» труба не добавляет красоты (если трубы не скрыты в стене или полу).

Плюсы систем в одну и две трубы:

• Несмотря на перечисленные недостатки, однотрубная система весьма популярна из-за более простого и дешевого монтажа, а для более равномерного распределения тепла по помещениям есть решения, о чем я скажу ниже.
  Кроме того, с одной трубой система более компактна и смотрится эстетичнее.
• При двухтрубном варианте отопления теплоноситель поступает в радиаторы по всему контуру примерно одной температуры, и в больших домах дальние помещения прогреваются лучше.

Какую систему отопления лучше выбрать для частного дома

Каждый случай индивидуален, но есть некоторые факторы, которые влияют на выбор.

Двухтрубная

Например, планировка вашего дома (или квартиры) такова, что вести трубы по всему периметру нет необходимости или нецелесообразно. Тогда система закольцовывается на последнем радиаторе и обратка будет возвращаться по тому же пути, что идет подача — понятно, что в данном случае лучше монтировать двухтрубную систему отопления.

Если котел находится в посередине между отапливаемыми помещениями, или целесообразно направить отопление по двум противоположным стенам, подача и обратка от котла разветвляются два  раздельных двухтрубных контура.

Чтобы прогрев по ветвям в такой системе шел равномерно, желательно, чтобы количество подключенных точек на них было равным или почти равным. В противном случае, необходима установка дополнительных вентильных кранов для точной регулировки подачи на каждый контур. Я не упоминаю про обязательную установку в систему отопления циркуляционного насоса — думаю, тут вопросов нет.

Если же трубы пойдут по кругу, ответ на вопрос «какая система лучше» неоднозначен.

Например, можно применить такую схему двухтрубного контура, где обратка начнется от первого радиатора, а подающая труба закончится на последнем (петля Тихельмана или попутная система).

Это хороший и популярный вариант, закрывающий многие минусы обоих систем.

При планировке обогрева частного дома встает вопрос, какую систему отопления лучше применить — двухтрубную или однотрубную, и в чем их отличия? У каждого из вариантов есть свои плюсы и минусы, от которых зависит будущий комфорт и уют в вашем доме.

Двухтрубная система отопления

Двухтрубная система отопления — это классический вариант, когда теплоноситель циркулирует по двум трубам, соединенным в одну систему. Это обеспечивает более равномерное распределение тепла и уменьшает риск образования конденсата.

Однотрубная система отопления

Однотрубная система отопления — это вариант, когда теплоноситель циркулирует по одной трубе, которая соединяется с радиаторами и возвращается назад. Это более простой и дешевый вариант, но может привести к неравномерному распределению тепла.

Выбор системы отопления

Выбор системы отопления зависит от планировки вашего дома, его размера, материала стен и других факторов. Некоторые факторы, которые влияют на выбор:

• Планировка вашего дома (или квартиры)
• Размер дома
• Материал стен

Каждый случай индивидуален, но есть некоторые факторы, которые влияют на выбор. Например, если планировка вашего дома такова, что вести трубы по всему периметру нет необходимости или нецелесообразно, то система закольцовывается на последнем радиаторе и обратка будет возвращаться по тому же пути, что идет подача — понятно, что в данном случае лучше монтировать двухтрубную систему отопления.

Однотрубная система отопления. Что такое однотрубная система с нижней разводкой

Из названия понятно, что все батареи подключены к одной трубе, уложенной снизу по периметру отапливаемых помещений. Батареи к трубе присоединяются последовательно, вход/выход в батареях может быть нижним или диагональным (второй вариант имеет лучшие показатели по эффективности обогрева). Все батареи могут работать только одновременно.

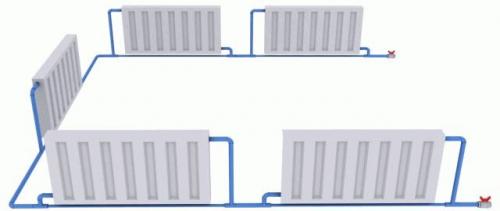

Пример подключения радиаторов

Для расширения возможностей регулировки температуры в каждом помещении используется байпасная система – батареи подключаются параллельно к одной трубе, могут работать по отдельности и одновременно, дополнительно регулируется температура нагрева каждой батареи.

Подключение радиатора отопления

По виду контура однотрубная система бывает открытой и закрытой.

1. В открытой есть расширительный бачок для приема увеличенного объема воды и слива излишков. Бачок связан с атмосферой, что и дало системе название открытой.

Однотрубная система с нижней разводкой может работать только с принудительным движением теплоносителя (с насосом), да и то длина контура ограничивается. Вернее не столько длина контура, сколько количество подключенных батарей и их фактическая теплоотдача.

Однотрубная система отопления частного дома

Эти знания нужны для того, чтобы понимать принцип действия системы и знать, чего с ее помощью можно достичь. Такие знания дают возможность более осознанно делать монтаж, будет ясно, зачем нужна каждая труба и каждый кран. Байпасная система значительно улучшает характеристики однотрубного отопления, но по монтажу сложнее, по количеству составных элементов и стоимости дороже. Кроме того, ее можно монтировать только над напольными покрытиями, в противном случае регулировочные игольчатые краны будут недоступными.
