Схемы для монтажа отопления. Различные схемы соединения напорных систем отопления

Для принудительных систем циркуляции существуют несколько схем подключения. Рассмотрим достоинства, недостатки и рекомендации мастеров по выбору схемы для различных строений и систем.

Однотрубная система («Ленинградка»)

Так называемая Ленинградка сложна в расчетах и трудна в исполнении.

Однотрубная напорная система отопления: 1 — котел; 2 — группа безопасности; 3 — радиаторы; 4 — игольчатый кран; 5 — расширительный бак; 6 — слив; 7 — водопровод; 8 — фильтр; 9 — насос; 10 — шаровые краны

При такой системе наполнение радиатора снижается, что уменьшает скорость движения среды в батарее и увеличивает перепад температур до 20 °С (вода успевает сильно остыть). При последовательном монтаже радиаторов в однотрубную схему наблюдается большая разница температур теплоносителя между первым и всеми последующими радиаторами. Если в системе 10 и более батарей, то в крайнюю поступает вода, охлажденная до 40–45 °С. Чтобы компенсировать недостаток тепловыделения, все радиаторы, кроме первого, должны иметь большую площадь теплоотдачи. Т. е. если принять первый радиатор, как эталон 100% мощности, то площадь последующих должна быть больше на 10%, 15%, 20% и т. д., для компенсации остывания теплоносителя. Сложно спрогнозировать и рассчитать необходимую площадь без опыта выполнения подобных работ, и ведущих, в конечном итоге, к удорожанию системы.

Схемы для монтажа отопления. Различные схемы соединения напорных систем отопления

При классической «Ленинградке» подключение радиаторов происходит от магистральной трубы Ø 40 мм байпасом Ø 16 мм. При этом теплоноситель после радиатора возвращается в магистраль. Большая ошибка состоит в соединении радиаторов не транзитом, а непосредственно из радиатора в радиатор. Это самый дешевый способ собрать трубную систему: короткие отрезки труб и фитинги по 2 штуки на батарею. Однако при такой системе половина радиаторов еле тёплая и не дает достаточной теплоотдачи. Причина: не происходит смешивания теплоносителя после радиатора с магистральным трубопроводом. Выход из положения: увеличение (значительное) площади радиаторов и установка мощного насоса.

Мастера рекомендуют применять однотрубную систему, если радиаторов в контуре не более 5 шт.

Двухтрубная коллекторная (лучевая) схема разводки отопления

Представляет собой гребёнку, от которой отходят по две трубы к каждому радиатору. Гребёнку желательно устанавливать на равноудалённом расстоянии от всех радиаторов, в центре дома. В противном случае, при значительной разнице в длине труб до батарей, произойдёт дисбаланс системы. Это потребует балансировки (настройки) кранами, которую выполнить достаточно сложно. Кроме этого, насос системы в этом случае должен быть большей мощности, чтобы компенсировать повышенное сопротивление балансировочных кранов на радиаторах.

Коллекторная схема: 1 — котел; 2 — расширительный бак; 3 — коллектор подачи; 4 — радиаторы отопления; 5 — коллектор обратки; 6 — насос

Вторым недостатком коллекторной системы является большое количество труб.

Третий недостаток: трубы прокладываются не вдоль стен, а поперёк помещений.

Для принудительных систем циркуляции существуют несколько схем подключения. Рассмотрим достоинства, недостатки и рекомендации мастеров по выбору схемы для различных строений и систем.

Однотрубная напорная система отопления

Однотрубная напорная система отопления

Однотрубная система отопления: 1 — котел; 2 — группа безопасности; 3 — радиаторы; 4 — игольчатый кран; 5 — расширительный бак; 6 — слив; 7 — водопровод; 8 — фильтр; 9 — насос; 10 — шаровые краны

При такой системе наполнение радиатора снижается, что уменьшает скорость движения среды в батарее и увеличивает перепад температур до 20 °С (вода успевает сильно остыть). При последовательном монтаже радиаторов в однотрубную схему наблюдается большая разница температур теплоносителя между первым и всеми последующими радиаторами. Если в системе 10 и более батарей, то в крайнюю поступает вода, охлажденная до 40–45 °С. Чтобы компенсировать недостаток тепловыделения, все радиаторы, кроме первого, должны иметь большую площадь теплоотдачи.

Т. е. если принять первый радиатор, как эталон 100% мощности, то площадь последующих должна быть больше на 10%, 15%, 20% и т. д., для компенсации остывания теплоносителя. Сложно спрогнозировать и рассчитать необходимую площадь без опыта выполнения подобных работ, и ведущих, в конечном итоге, к удорожанию системы.

Классическая «Ленинградка»

Классическая «Ленинградка»

При классической «Ленинградке» подключение радиаторов происходит от магистральной трубы Ø 40 мм байпасом Ø 16 мм. При этом теплоноситель после радиатора возвращается в магистраль. Большая ошибка состоит в соединении радиаторов не транзитом, а непосредственно из радиатора в радиатор. Это самый дешевый способ собрать трубную систему: короткие отрезки труб и фитинги по 2 штуки на батарею. Однако при такой системе половина радиаторов еле тёплая и не дает достаточной теплоотдачи. Причина: не происходит смешивания теплоносителя после радиатора с магистральным трубопроводом.

Выход из положения: увеличение (значительное) площади радиаторов и установка мощного насоса.

Схема отопления частного дома 2 этажа. Оптимальное решение — 2 магистрали

Двухтрубная система отопления двухэтажного дома хороша тем, что теплоноситель направляется к отопительным приборам по одной трубе, а возвращается — по другой. В частном домостроительстве используется 3 вида таких систем:

  • тупиковая, в ней теплоноситель доходит до последней батареи и течет назад, потоки движутся навстречу друг другу;
  • попутная, где подающий и обратный поток протекает в 1 направлении, а схема представляет собой замкнутое кольцо;
  • коллекторная, отличающаяся индивидуальной подачей нагретой воды к каждому радиатору от распределительного коллектора.

Все двухтрубные схемы водяного отопления для 2-этажного частного дома своими руками выполнить несложно, в этом их преимущество. Если архитектура здания не слишком сложна, а площадь не превышает 300 м², то собрать сеть трубопроводов можно без предварительных расчетов. Подача от котла делается трубой 25-32 мм, ветви — 20-25 мм, а подводки — 16 мм. Подразумевается, что теплоноситель побуждается к движению насосом. Самотечное отопление двухэтажного дома, когда через все комнаты проходит две больших трубы, не понравится никому.

Тупиковая и попутная схемы схожи в монтаже, а при устройстве коллекторной системы трубопроводы придется проложить напрямую к батареям в полу. Это вариант для застройщиков, имеющих высокие требования к интерьерам помещений, поскольку на стенах комнат не будет видно труб. Его тоже можно реализовать в частном доме своими руками, хотя оборудование и материалы обойдутся дороже, чем при тупиковой схеме.

При устройстве тупиковой системы важно все радиаторы, установленные в двухэтажном доме, поровну разделить на группы, чтобы протянуть к ним ветви одинаковой длины. Принято делать так: 2 ветви на 1 этаже, еще две — на втором, подача теплоносителя наверх — прямо от котла по стояку. Попутная схема реализуется иначе: подающий трубопровод прокладывается горизонтально от первого до последнего прибора, а обратный начинается от первого и направляется к котлу, собирая остывшую воду из всех батарей. Так, по периметру дома образуется кольцо, обслуживающее все радиаторы.

Двухтрубные системы объединяются общими преимуществами:

  • подачей во все отопительные приборы теплоносителя с одинаковой температурой;
  • надежностью в работе;
  • удобством балансировки, особенно попутной схемы;
  • возможностью эффективно управлять работой отопления с помощью различной автоматики;
  • простотой монтажа, выполняемого своими руками.

Простая система отопления частного дома. Почему вода самый выгодный теплоноситель?

В любой системе отопления есть теплоноситель – вещество, которое переносит тепло от его источника потребителям. В нашей статье мы будем в качестве него рассматривать только воду, так как она является самым выгодным теплоносителем. Идею использовать воду для передачи тепла человек «подсмотрел» у Природы, так как именно вода является основным теплоносителем в ней.

Можно рассмотреть самый яркий пример природной передачи теплоты при помощи воды. Это теплое течение Атлантического океана известное нам под названием Гольфстрим. Тепловую энергию Гольфстрим набирает в Мексиканском заливе, где недостатка солнечной энергии не наблюдается. Мало того, течения в этом заливе циркулируют по кругу, набирая еще больше тепла, а потом все же уступают место более холодной и плотной воде, пришедшей с глубины, и «прорываются» в Атлантический океан, где продолжают свое движение вдоль восточного побережья Северной Америки.

Простая система отопления частного дома. Почему вода самый выгодный теплоноситель?

Самое эффективное водяное отопление в мире — течение Гольфстрим

В движение воды Гольфстрима поначалу приводит в основном энергия вращения Земли, которая вначале «прижимает» течение к Северной Америке. Затем Гольфстрим встречается с холодным Лабрадорским течением, отклоняется на восток и течет уже к Европе, неся с собой огромное количество тепла. Это течение омывает и Исландию, и Британские острова, и северную часть Скандинавского полуострова. Достается еще немало тепла еще и Кольскому полуострову, на котором расположены незамерзающие порты Мурманск и Североморск, находящиеся за Полярным кругом.

Такое влияние теплого течения подняло среднегодовую температуру в странах Европы, которая характерна для этих широт, в среднем на 10°C. Поэтому и климат там мягче, и море не замерзает, и густонаселенные страны этого региона могут комфортно жить в условиях отопления теплым течением. Можно сказать, что Гольфстрим – это глобальная система отопления, котел которой находится в Мексиканском заливе, трубопровод в Атлантическом океане, а радиаторы – в тех странах, побережье которых омывается Гольфстримом.

По оценкам ученых, тепловая мощность Гольфстрима составляет 1,4*10¹⁵ ватт. Это огромная цифра! Например, крупнейшей электростанцией в мире считается Tuoketuo в Китае. Ее мощность составляет 6600 МВт. Гольфтрим превосходит ее более чем 212 тысяч раз (1,4*10¹⁵/6600*10⁶=212121). Гольфстрим переносит огромные объемы воды – 50 миллионов кубических метров воды – таков расход воды этого течения в секунду. Чтобы понять как это много, скажем, что это больше всех рек в мире, вместе взятых, в 20 раз.

Такого впечатляющего переноса тепла из одного региона мира в другой Гольфстрим смог достичь только из-за того, что вода имеет высокую удельную теплоемкость . Чтобы нагреть 1 кг воды на 1°C потребуется 4200 Джоулей энергии. Это много. Например, для воздуха тот же показатель составляет примерно 1000 Джоулей. Получается, что воду трудней нагреть, но зато она при той же массе может накопить в себе в 4,2 раза больше энергии, чем воздух. Зато, остывая на 1°C, вода отдаст окружающей среде ровно столько же энергии.

Кстати, избыточное тепло в Мексиканском заливе передается и воздуху, и водяному пару. Поэтому там часто образуются атмосферные фронты и в том числе и торнадо. Но они хоть и перемещаются с высокой скоростью, но теряют свою энергию уже через 200—300 км, очень редко доходит до 500 км. А воды Гольфстрима хоть и текут медленно и величаво, но переносят тепловую энергию на расстояние до 10 тыс. км. И это происходит только из-за того, что вода имеет высокую удельную теплоемкость.

Помимо высокой теплоемкости, вода обладает еще и другими полезными качествами – она абсолютно безопасна в плане токсичности для человека и всей живой природы. Вдобавок еще она и доступна. Кроме этого, воду легко транспортировать по трубопроводам, причем для этого не нужны трубы больших диаметров, если будет применена принудительная циркуляция. Например, настенные котлы, которые имеют мощность в 35 кВт, что теоретически достаточно для отопления 350 м² жилой площади, имеют выход для отопления диаметром всего ¾ дюйма. Но еще раз отметим, что это только для принудительной циркуляции теплоносителя. Для естественной циркуляции диаметр выхода отопительной воды с парапетного котла при такой мощности должен быть не менее 1 ½ дюйма.

Схемы систем отопления. Где труба подачи, а где «обратки»?

Вполне понятно, что для того чтобы правильно оптимально расположить вход и выход в радиатор, необходимо по меньшей мере знать, в каком направлении осуществляется движение теплоносителя. Иными словами, где же подача, а где «обратка». А принципиальное отличие может скрываться уже в самом типе отопительной системы – она бывает однотрубной или двухтрубной.

Особенности однотрубной системы

Эта система отопления особенно распространена в многоэтажках, пользуется довольно широкой популярностью и в одноэтажном индивидуальном строительстве. Ее широкая востребованность прежде всего зиждется на том, что при создании требуется значительно меньше труб, сокращаются объемы монтажных работ.

Если объяснить максимально просто , то эта система представляет собой одну трубу, проходящую от патрубка подачи до входного патрубка котла (как вариант – от подающего до обратного коллектора), на которую словно «нанизаны» последовательно подключенные радиаторы отопления.

В масштабах одного уровня (этажа) это может выглядеть примерно так:

Схемы для монтажа отопления. Различные схемы соединения напорных систем отопления 04

Упрощенный пример однотрубной системы отопления на одном этаже

Совершенно очевидно, что «обратка» первого в «цепи» радиатора становится подачей очередного – и так дальше, до конца этого замкнутого контура. Понятно, что от начала к концу однотрубного контура температура теплоносителя неуклонно снижается, и это является одним из наиболее значимых недостатков подобной системы.

Возможно и вертикальное расположение однотрубного контура, которое характерно для зданий в несколько этажей. Такой подход обычно практиковался при строительстве городских многоквартирных домов. Однако, можно его встретить и в частных домах в несколько этажей. Об этом тоже не следует забывать, если, скажем, дом достался хозяевам от старых владельцев, то есть с уже смонтированной разводкой контуров отопления.

Здесь возможны два варианта, показанные ниже на схеме соответственно под буквами «а» и «б».

Схема отопления многоквартирного дома. О централизованной системе отопления и схемах его реализации

ЦСО (центральная система отопления многоэтажного дома) никогда не отличалась особой эффективностью – по пути к потребителю и сейчас теряется до 30% тепла, которое потребителем же и оплачивается. Поэтому многие владельца квартир отказываются от ЦСО в пользу автономной системы ввиду ее бо́льшей эффективности и экономичности. Но как работает централизованный обогрев квартир, и можно ли его улучшить?

Система разводки труб по дому схематично очень сложная, плюс подвод труб в жилой дом, и распределение тепла по районам. Только в одном отдельно взятом доме в схему включаются сотни вентилей, кранов, сливов, фитингов, распределителей и фланцев, которые работают на центральное оборудование — элеваторный узел, регулирующий раздачу тепла по дому.

Схемы подачи теплоносителя в отдельную квартиру с элеваторного узла бывают разными. Так, схема с нижним разливом использует принцип подачи теплоносителя по направлению снизу вверх. Те, кто живет в «брежневках», «хрущевках» и «сталинках», знают, как это работает.

В многоэтажном доме с такой схемой подачи теплоносителя подающая и обратная трубы монтируются по периметру дома, начиная с подвала, и выполняют роль перемычек между тепловыми магистралями. Такая схема представляет собой замкнутый цикл с началом и окончанием в подвале дома. Верхняя точка этой трубной разводки – самая высокая квартиры (квартиры) в доме.

  1. Главный недостаток, от которого эта система отопления в многоквартирном доме так и не избавилась – обязательный спуск воздуха в самой верхней точке разводки при запуске системы. Для этого используют краны Маевского или обычные вентили. Если воздух не спустить, то воздушная пробка обязательно перекроет систему в какой-то произвольной точке, закрыв обогрев всему дому.
  2. Еще один минус схемы с нижним разливом – половина дома обогревается более горячими батареями (от трубы подачи теплоносителя), а вторая половина жильцов получает несколько охлажденный теплоноситель (бо́льшей частью – уже от обратки), и с этим ничего не поделаешь. Температурная разница особо заметна на нижних этажах дома.

Важно: Для тех, кто еще подключен к центральной системе отопления и живет на последнем этаже – не переносите кран Маевского на чердак, чтобы не возникло вопросов, в том числе и финансового порядка, к вам от вашего ЖКХ. Тем более, что чердак не отапливается, и трубы могут просто размерзнуться и порваться.

Верхний розлив используется для более высоких домов, начиная с девятиэтажных зданий. Труба подачи теплоносителя не заходит в квартиры, а проводится на технический этаж – самый верхний, сразу после последнего жилого. На этом этаже размещается расширительная емкость, воздушный клапан и задвижки, при помощи которых отключаются нужные стояки в случае необходимости – ремонта или аварии. При организации схемы с верхним розливом тепло распределяется по квартирам равномернее, и раздача не зависит от того, на каком этаже и в каком подъезда находится квартира. Такая система отопления в многоквартирном доме схема которой представлена на рисунке ниже, является оптимальной для высотных домов.

Недостаток схемы один: после транспортировки по всем этажам многоквартирного многоэтажного дома теплоноситель до последней ветки раздачи тепла доходит остывшим, и увеличить теплоотдачу в квартире можно только увеличением количества секций в радиаторах по всей квартире.

Регламент предоставления услуг центрального отопления многоквартирного дома оговаривает предельные значения температуры в квартире: во время отопительного сезона температура в жилых помещениях не должна быть меньше +200С, а в ванной или в совмещенном санузле +250С. Для кухни температурные порог меньше – до +180С, так как она практически всегда отапливается дополнительно – печью (газовой или электрической) для приготовления пищи.

Важно: все температурные требования применимы для квартир в центре дома. Для угловых и боковых квартир температура должна быть больше на 3 -50С.

Специалисты, работающие в этой сфере, утверждают, что центральное отопление в многоквартирном доме изживает себя, и наступает эра мини-котельных и автономных систем отопления. Но, пока это произойдет, приходится выбирать.

Лучшая схема отопления для частного дома. Однотрубная система обогрева

В доме устанавливается только одна линия магистрали под полом или над ним с последовательным подключением батарей. В таком отопительном контуре нет распределения на подающую трубу и обратную.

По периметру одноэтажного здания монтируется всего одна труба круглого сечения диаметром не меньше 32 мм, которую условно делят пополам. Отходящую от теплогенератора половину называют подачей, а вторую часть магистрали — обраткой. С помощью сварной или бесшовной трубы малого диаметра в закольцовку монтируют радиаторы/конвекторы.

Организация отопительной системы с естественной циркуляцией подразумевает установку подающего трубопровода с уклоном 4-5 мм через каждые 2 м

Однотрубная схема включает следующие функциональные элементы:

  • источник теплоснабжения (котёл);
  • радиаторы отопления;
  • расширительный резервуар;
  • элементы разводки труб.

Нагретая жидкость поступает поочередно в радиаторы отопления, каждый раз отдавая часть своего тепла. После этого уже охлажденной возвращается в котел для следующего цикла подогрева. В каждой батареи теряется тепло и последний элемент в цепочке остается самым холодным в сравнении с другими.

Есть несколько способов, которые позволяют оптимизировать работу однотрубной системы. Можно дополнительно установить специальные термостатические клапаны для теплообменников, балансировочные вентили с регулируемым гидравлическим сопротивлением или компактные шаровые краны. Подобное оборудование помогает нормализовать подачу тепла к батареям.

Установленные вентили дают возможность регулировать количество поступающего тепла в каждый отдельный радиатор

Другой способ — увеличить количество секций каждого следующего радиатора в отопительном контуре. А также можно установить циркуляционную помпу. Насосное устройство подключают в конце обратки — месте, где рабочая жидкость имеет самые низкие показатели температуры.

Однотрубный вариант отопления отличается простой установкой и введением в эксплуатацию. Теплопотери сводятся к минимуму, поскольку абсолютно все коммуникации расположены внутри жилых комнат частного дома.

Такую схему можно организовать в виде системы с горизонтальной разводкой и принудительным движением теплоносителя или вертикальной сети обогрева с естественным, принудительным или комбинированным перемещением рабочей жидкости.

Также рекомендуем прочесть другой наш материал, где мы подробно рассмотрели однотрубную систему отопления для частного дома.

Горизонтальный способ разводки

Монтаж подающей трубы в горизонтальной плоскости выполняют с нужным уклоном по направлению движения нагретой воды. При этом все батареи по периметру дома должны быть установлены на одном уровне. Для выпуска воздуха из радиаторов используют краны Маевского или автоматические воздухоотводные устройства.

Кран Маевского представляет собой специальное устройство для удаления накопившегося воздуха из батарей. Запорный клапан поворачивают, пока не станет чётко слышно шипение. Когда смесь газов удалится, из крана потечёт вода

Горизонтальная магистраль может быть установлена в самой конструкции пола или смонтирована над ним. Чтобы избежать теплопотерь, во первом случае обязательно нужно утеплить трубы.

Вертикальный вариант разводки

В такой системе транспортировку жидкого теплоносителя обеспечивает естественный режим циркуляции, а потому устанавливать дополнительно насос нет необходимости. Энергонезависимость — главный плюс однотрубной вертикальной системы обогрева дома.

При таком способе разводки рабочая жидкость, нагретая до заданной температуры, перемещается вверх по стояку, после чего по распределительным трубам поступает в батареи. Эффективность функционирования вертикально расположенной однотрубной системы достигается установкой магистрали под уклоном, а также монтажом труб большого диаметра.

Конечно же, массивный трубопровод не украсит интерьер жилых комнат. Но этого очевидного недостатка можно избежать, если установить в системе циркуляционное оборудование.

Какую схему отопления выбрать. Лучшие системы отопления для частного дома

Отопление в частном доме - искусственное поддержание в помещении необходимой температуры, достигаемое благодаря греющему оборудованию, источнику нагрева, теплоносителю. Для обогрева помещения используется жидкая, газообразная среда (вода, воздух, пар, продукты горения топлива, антифриз). В крупных населенных пунктах потребители чаще пользуются магистральным газом, электричеством, жители сел отдают предпочтение твердотопливным вариантам.



Схемы для монтажа отопления. Различные схемы соединения напорных систем отопления 05



Как правильно выбрать систему отопления частного дома



Главным критерием выбора основного способа обогрева частного дома является теплоноситель. Высокую эффективность доказали воздушные, водяные, паровые, электрические, комбинированные варианты. Отличаются системы нагревательными приборами - конвективными, лучистыми, комбинированными. По режиму работы выделяют постоянно работающие, периодические (включая аккумуляционные) системы обогрева. Лучшие источники тепла - уголь, дрова, газ, электричество, брикеты, альтернативные варианты. Выбирая способ отопления частного дома, следует учитывать особенности отдельных вариантов.



Воздушный тип

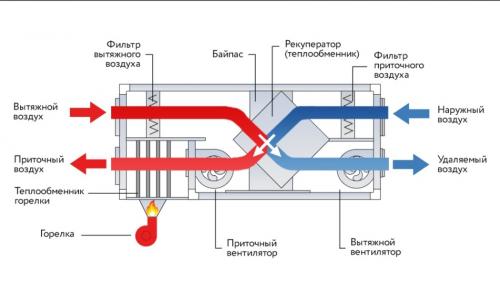

Воздушное отопление подходит для частных домов максимальной площадью 100 м2. Воздух нагревается напрямую от источника тепла (котла, ТЭНа, газовой горелки), оборудованных системой распределения горячих воздушных масс. Воздушное отопление используется в качестве основной или дополнительной системы обогрева частного дома. Удобство, практичность системы гарантирует автоматика, регулирующая температуру, скорость вентиляции.



Схемы для монтажа отопления. Различные схемы соединения напорных систем отопления 06

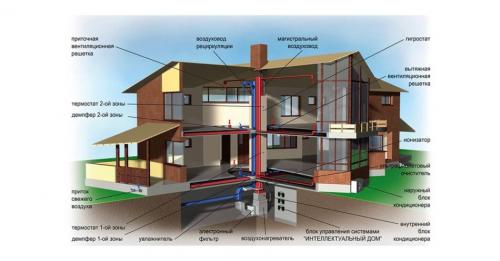

Схемы для монтажа отопления. Различные схемы соединения напорных систем отопления 07

Схемы для монтажа отопления. Различные схемы соединения напорных систем отопления 08



Средняя стоимость системы воздушного отопления частного дома площадью от 150- 400 м2 составляет 250-650 000 рублей. Комплект оборудования включает электрический нагреватель, фильтр механической очистки воздуха, воздуховоды для вентиляции, подачи нагретого воздуха в комнаты. Расход энергии рассчитывается из соотношения 1 кВт/10 м2.



Водяное отопление частного дома



Вариант отопления классифицируется по присоединению элементов нагревания: однотрубный, двухтрубный, бифилярный (приборы подключены последовательно, теплопередача аналогична двухтрубному варианту). Варианты разводки водяных систем также разнятся: верхние, нижние, вертикальные, горизонтальные.



Схемы для монтажа отопления. Различные схемы соединения напорных систем отопления 09

Схемы для монтажа отопления. Различные схемы соединения напорных систем отопления 10



Главным преимуществом водяного отопления частного дома является достпность, простота монтажа. Для функционирования системы используются газовые, электрические обогреватели, приборы на твердом, жидком горючем. Лучшим вариантом признан газовый котел, подключаемый к общей магистрали, более экономичным решением остается твердотопливная печь. При использовании водяной системы важно предупредить замерзание теплоносителя.



Схемы для монтажа отопления. Различные схемы соединения напорных систем отопления 11



Стоимость оборудования для отопления частного дома площадью 50 м2 - 62 тыс. руб., цена монтажных, проектных работ достигает 56 000 руб.



Паровое отопление частного дома



Выбор паровой системы оправдан небольшой ценой, компактными габаритами, высоким уровнем теплоотдачи, низкой инерционностью. Монтаж парового оборудования - процесс нелегкий, предполагает сложную регуляцию теплоотдачи, повышенный шум. В частных домах используется нечасто.



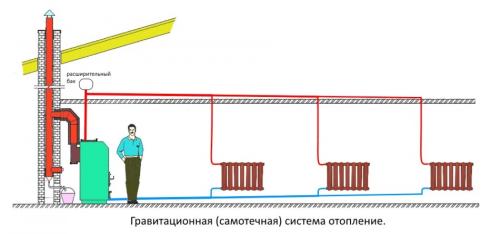

Схемы для монтажа отопления. Различные схемы соединения напорных систем отопления 12



Минимальная стоимость парового котла - 60 тыс. руб., монтаж - 20 тыс. руб.



Электрическая схема



Электроприборы снискали доверие потребителей благодаря надежности, качеству. Вариант хорошо совмещается с альтернативными системами, является дополнительным при недоступности основного вида. Лучшими приборами электрического обогрева частного дома принято считать конвекторы, камины, котлы, «теплый пол». Первому варианту свойственно неравномерное распределение тепла, камины чаще выполняют декоративные функции, котлы энергозатратны, для монтажа теплого пола следует учитывать расположение мебели.



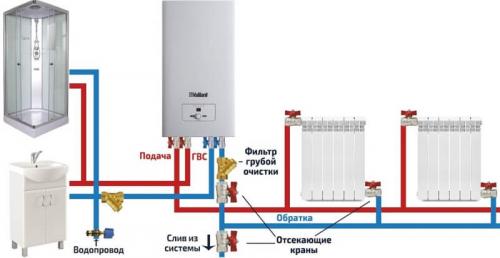

Схемы для монтажа отопления. Различные схемы соединения напорных систем отопления 13

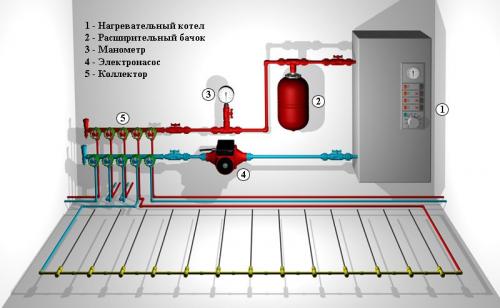

Схемы для монтажа отопления. Различные схемы соединения напорных систем отопления 14



Оптимальная мощность электроприборов для отопления частного дома площадью 100 м2 - 10 кВт. Стоимость электроконвекторов 1 кВт - 2030 руб., электрокамины обходятся близко 10 тыс. руб., цена котлов на 10 кВт - 6000 руб. Цена теплого пленочного пола стартует от 380 рублей/м2, обустройство системы в помещении площадью 6 м2 обойдется 3600 руб.
