Рекомендации к применению:

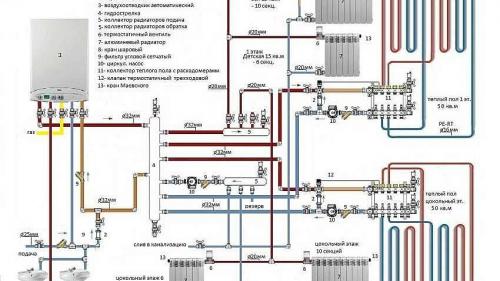

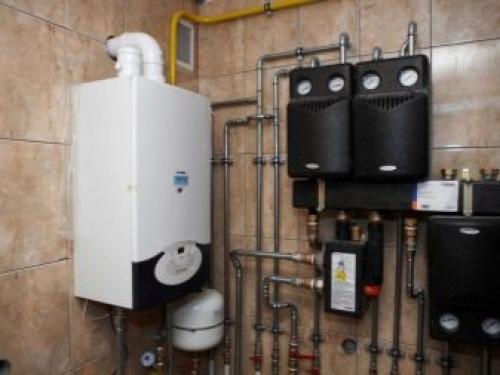

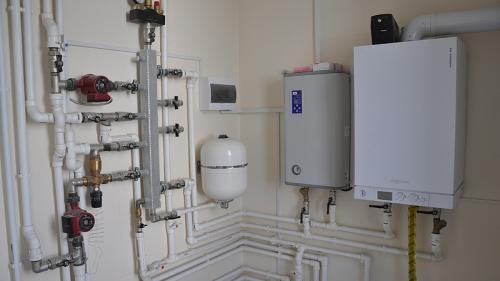

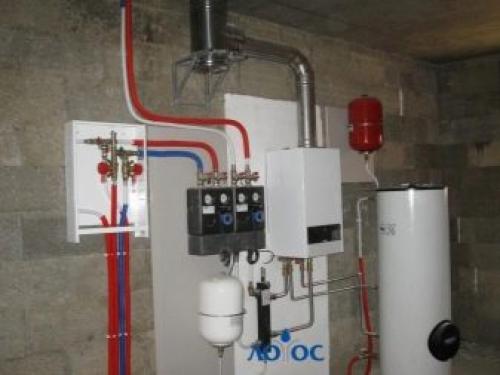

Типовая схема подключения газового настенного одноконтурного котла со встроенным циркуляционным насосом для обвязки системы отопления в частном доме для систем с 2 - 5 потребителей и бойлера косвенного нагрева.

• ⚠ Аварийный электрокотел ручного включения.
• Ⓢ объект отапливаемой площадью не более 500 м²
• Ⓟ мощность до 60 кВт при общей подаче
• Ø присоединение основного котла G 1’’, потребителей G 1’’
• Ⓚ 2-5 контуров потребителей не считая бойлера, работающего от одноконтурного котла

Отправьте проект или поэтажные планы в телегу 8-922-750-05-81 и проектировщики Gidruss сделают Вам базовую компоновку котельной в течении 4 рабочих часов бесплатно!

Разводка отопления от газового котла. Выбор разводки с естественной (наклонными трубами) циркуляцией жидкости

Это простой и дешевый вариант разводки – с естественной циркуляцией жидкости в системе.

Как выглядит естественная циркуляция.

Главный плюс подобного устройства отопления в том, что жидкость двигается сама по себе Не требуется применять дополнительных насосов. Для этого трубы монтируются под наклоном по направлению движения теплоносителя (достаточно 3-5 градусов) и достигший определенной температуры теплоноситель идет в требуемом направлении, остывая, возвращаясь обратно в котел. Первично нагретая жидкость поднимается вверх по стояку, а затем равномерно распределяется по магистралям. Остывшая жидкость плотнее и вытесняет нагретую, поэтому и эффективность такой разводки высока.

Так как подобная схема прощу других, то и применяется на практике чаще. Для реализации не требуются другие коммуникации, но есть и минус – применяется подобная разводка в жилых, частных домах с площадью не превышающей 100 метров (длина контура ограничена 30 метрами).

Минус и в необходимости монтировать трубы большого давления, в которых будет наблюдаться низкое давление.

Если как раз и планируется приобретение газового одноконтурного котла отопления для обогрева частного дома с площадью до 100 метров – то система (разводка) с движением теплоносителя по наклонным трубам станет удобным способом устройства постоянного автономного обогрева.

В иных случаях лучше применить схему с установленным насосом, она эффективнее (хоть и стоит дороже) для домов с площадью от 100 метров.

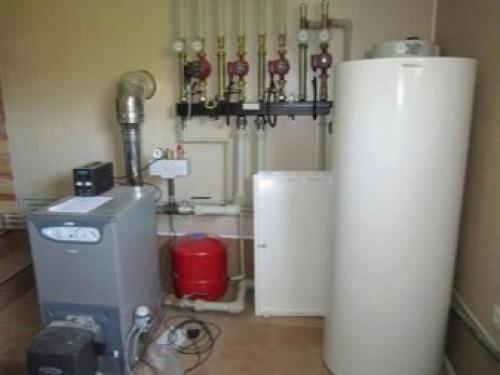

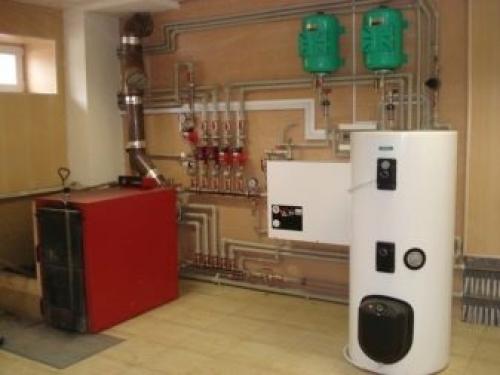

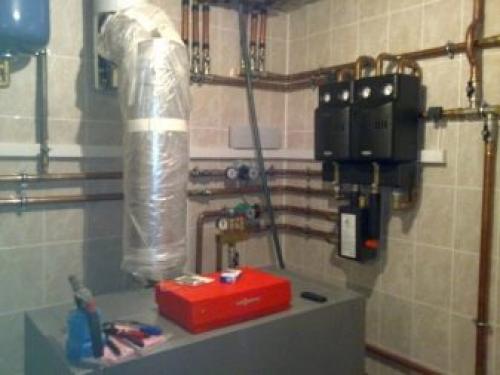

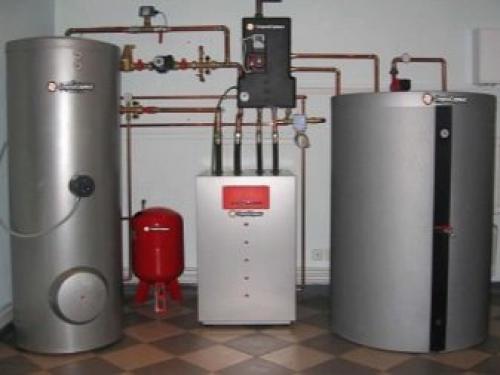

Разводка отопления от настенного газового котла. Подключение напольного газового котла

Эта схема требует отдельного помещения для размещения котла, поскольку напольные модели крупногабаритные и зачастую имеют открытую конструкцию топки, работающую с естественной циркуляцией по газовоздушному тракту. Также в схему включают насос для циркуляции теплоносителя, особенно для обвязки двухконтурного газового котла и для многопланового уровня отопления: этажность, разные виды отопления – радиаторная и «теплый пол».

Схема для двухконтурного нагрева (отопление и ГВС) состоит из 5 труб: 1- газ, 4- водяной теплоноситель. Первая подключается к горелочному устройству шаровым краном.

Схема подключения водяного теплоносителя при обвязке напольного газового котла:

• Вход бойлера отопления;
• выход бойлера отопления;
• вход теплообменника ГВС;
• выход теплообменника ГВС.

Распределение потоков воды автоматическое, выполняется трехходовым краном, гидравлической стрелкой либо балансировочными кранами.

Для обвязки напольного газового котла с разветвленными сетями отопления, и большой протяженности, рекомендуется обвязывать 2 коллектора, с автономным насосом, например, один для низкотемпературного теплоносителя до 50 С системы «теплый пол», а другой до 90 С для обычных радиаторов.

Для снижения температуры коллектор может укомплектовываться смесителем или трехходовым краном с сервоприводом, установленным между подачей и обраткой на гребенке. Датчики позволяют устанавливать различную температуру в контурах.

Таким образом, для того чтобы правильно обвязать котел потребуется не только опыт монтажных работ, но и четкое выполнение государственных правил эксплуатации и требований завода-изготовителя.

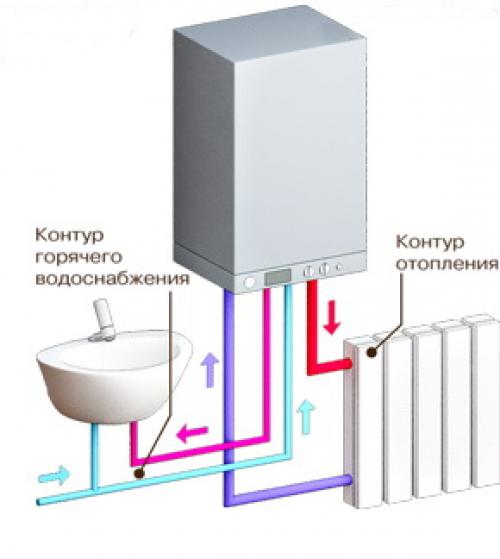

Схема отопления частного дома с двухконтурным котлом. Чем отличается двухконтурный котел

Принципиальное отличие от одноконтурных аналогов — лишь в том, что тепло сгорания топлива может быть использовано не только для поддержания температуры теплоносителя в контуре отопления, но и для нагрева горячей воды для хознужд.

Уточнение: одноконтурные котлы тоже могут использоваться для нагрева воды в накопительной емкости путем косвенного нагрева — когда теплоноситель отдает часть своего тепла, проходя через вторичный теплообменник внутри теплоизолированной емкости. Ключевое отличие двухконтурного котла — в непосредственной передаче тепловой энергии от сгорающего топлива горячей воде.

Технические детали того, как реализована передача тепла в разных моделях котлов, нам не очень интересны. С точки зрения проектирования отопительной системы важна лишь одна особенность двухконтурного котла: когда расходуется горячая вода, теплоноситель перестает нагреваться.

Что это означает в практическом плане?

• Для хорошо утепленных домов большой площади режим работы котла неважен вообще. Схема отопления с двухконтурным котлом будет точно такой же, как с одноконтурным. Дело в том, что дом имеет тепловую инерционность, и весьма большую.

Даже если котел будет в течение двух часов работать только на нагрев горячей воды (что в реальной жизни бывает крайне редко), температура в помещении изменится максимум на один-два градуса.

• Если частный дом имеет небольшой объем внутренних помещений и/или плохо утеплен, становится важной тепловая инерционность системы отопления. Сами радиаторы и теплоноситель в контуре должны остывать по возможности долго. Результат достигается подбором радиаторов с большим внутренним объемом и увеличенным диаметром труб контура отопления.
• Наконец, если в силу каких-то причин планируется ОЧЕНЬ объемный и длительный расход горячей воды — от самой идеи двухконтурного котла лучше отказаться в пользу комбинации одноконтурного и нагревательной колонки. Никакая схема отопления не сможет обеспечить постоянную температуру в доме, если большую часть суток теплоноситель не нагревается.

Котел греет или теплоноситель, или горячую воду. Одновременная работа двух контуров невозможна.

Еще на один важный момент, вероятно, стоит обратить внимание. Систему с естественной циркуляцией проектировать с двухконтурным котлом не стоит. Почему?

После прекращения нагрева теплоносителя циркуляция в системе отопления очень быстро остановится. Ее возобновление займет весьма продолжительное время; в процессе повторного прогрева радиаторы в контуре будут нагреты очень неравномерно. Несколько таких циклов в течение дня сделают распределение температур в доме просто некомфортным.

Впрочем, ситуация изначально несколько надуманная просто потому, что большая часть современных двухконтурных котлов комплектуется циркуляционными насосами.

Однако: при проектировании системы отопления для одноэтажного дома не будет лишним заложить в проект возможность работы отопления за счет естественной циркуляции. Просто на случай длительного отключения электричества .

Газовое отопление в частном доме плюсы и минусы. Отопление в частном доме газовым котлом

Отопление в частном доме должно быть экономным, безопасным и удобным в использовании. Как это реализовать? На протяжении десятилетий газовое отопление является одной из самых популярных систем отопления в частном доме. Но как на самом деле работает газовое отопление? Для какого типа дома оно подходит? И на что стоит обратить внимание при покупке оборудования?
Что следует знать перед выбором системы отопления и как не разочароваться в классическом газовом обогревателе - вот несколько советов.

В чем преимущества и недостатки отопления частного дома газом

У газовой системы есть очевидные недостатки - взрывоопасность и сложность в эксплуатации. Первое можно и дОлжно решать покупкой качественного, сертифицированного оборудования и нормальными "умелыми" руками, кто будем монтировать это оборудование. Второе - только своим умом и желанием разобраться как это эксплуатировать. Купить и забыть - не про газовое оборудование.

Очевидные плюсы - низкая стоимость газа, как топлива. Экономическая выгода в данном случае на первом месте.

Не покупайте БУ оборудование или изначально дешевое оборудование. Это не те позиции, где нужно экономить. Старые котлы обладают низким КПД. Первичная экономия на стоимости агрегата может привезти к увеличению ежемесячных затрат, а в перспективе сведет к минимуму вообще целесообразность использования газового отопления.

Но если Вы приобретаете современный газовый котел, он работает чрезвычайно эффективно благодаря технологии конденсации. Покупка, обслуживание и эксплуатация обычно обходятся дешево, если вы отапливаете газом. Особенно, если Ваш дом подключен к газовой сети.

Источник: https://avtonomnaya-gazifikaciya.aystroika.info/novosti/otoplenie-chastnogo-doma-gazom-preimushchestva-i-nedostatki-gazovogo-otopleniya

Газовое отопление в частном доме своими руками. Схемы отопления частного дома

Зависимо от того, за счет чего циркулирует теплоноситель внутри замкнутого контура, бывает СО с естественной и принудительной циркуляцией. В первом случае циркуляция происходит за счет разницы плотности холодной и горячей воды, а во втором случае – работает насос. Если вы хотите произвести систему отопления частного дома самостоятельно, то необходимо сделать тщательный расчет оптимальной схемы СО.

Разводка отопления – важный элемент в системе. Она бывает двух типов:

• однотрубная. В частных домах используется не часто, так как при такой разводке температура в радиаторах различается. Такой вариант подойдет для домов, которые небольшие и имеют мало помещений;
• двухтрубная. Этот вариант – достаточно материалоемкий. Но для регулирования температуры в отдельных помещениях система подходит.

Однотрубная схема газового отопления частного дома имеет один существенный недостаток – нижние радиаторы нагреваются менее, так как в них поступает уже немного охладившаяся вода. А если у вас двухэтажный частный дом, то на разных этажах комнаты также будут прогреваться неравномерно. Если вы хотите оборудовать отопление газом своими руками, то такая схема будет намного проще.

Однотрубная система отопления

Кроме того, при прокладывании трубопровода тратится мало материалов. Проблема неравномерного прогревания радиаторов решается при помощи установки перемычки, увеличения числа секций. А чтобы циркуляция теплоносителя происходила быстрее, применяется циркуляционный насос.

Заметим, что схема с естественной циркуляцией будет подходящей в том случае, если можно установить котел ниже уровня расположения радиаторов. Также для нормального прохождения процесса циркуляции нужен естественный наклон подводящего и обратного трубопровода.

Что касается искусственной циркуляции, то здесь использование насоса необходимо. Такие схемы достаточно просты в установке, но они имеют несколько недостатков. К ним относится все тот же неравномерный прогрев, а также – появление воздушных пробок и зависимость от электрического снабжения.

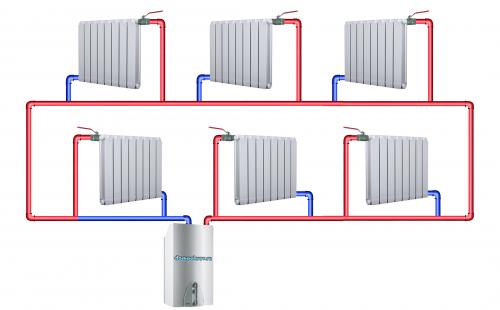

Очень часто можно встретить такой вариант, как ленинградская разводка отопительной системы (ленинградка). Смысл этой системы состоит в том, что в замкнутой на котел трубе циркулирует вода. К ней подключается отопительное оборудование (радиаторы), через которое теплоноситель будет идти параллельно к питающему контуру. Система является довольно эффективной для частного дома.

Следующая схема – двухтрубная. В данном случае радиаторы будут греться равномерно, но затраты на прокладывание труб будут выше. Регулирование нагревания отдельных радиаторов отопления можно производить при помощи специальных запорных вентилей.

Двухтрубная система с естественной циркуляцией и нижней разводкой хорошо подойдет в том случае, когда котел располагается в подвальном помещении.

Виды газового отопления частного дома. Плюсы и минусы

Отопление, функционирующее от газа, встречается во многих жилищах. Востребованность подобных систем объясняется внушительным списком плюсов, который им присущ. Итак, главным преимуществом таких отопительных систем является то, что они не требуют больших эксплуатационных вложений (особенно если речь идет о магистральном газе). В данном случае остаются далеко позади агрегаты, работающие от твердого или жидкого топлива, не говоря о дорогостоящих электрических аппаратах. Если изучить отзывы домовладельцев, можно сделать вывод, что газовое отопление обладает высочайшим уровнем теплового комфорта. Так, тепловой генератор на газу дает возможность заполучить в подходящую минуту определенно дозированный объем теплоэнергии. При наличии правильно настроенной автоматики в доме удастся постоянно поддерживать идеальную температуру.

Отопление на газу по уровню комфорта может конкурировать только с жидкотопливными и электрическими системами , однако, нельзя забывать о том, что последние стоят гораздо дороже. Многих потребителей в агрегатах на газу привлекает то, что их можно сделать полностью автоматическими. Таким образом, у хозяев появится прекрасная возможность позволить технике самостоятельно следить за отопительным процессом. Здесь будет нужно лишь выставить на зональных терморегуляторах подходящий режим. Конечно, иногда лучше проверять работу теплового оборудования, а также один раз в год очищать его от пыли. Современное отопление на газу не требует человеческого вмешательства, а если в нем присутствует хорошая автоматика, то управлять им допустимо и дистанционно, пребывая в любом месте, где есть интернет.

Еще одним важным достоинством систем на газу является то, что его продукты сгорания покидают дом, не оставляя никаких следов. Кроме того, не понадобится и отдельное помещение для хранения топлива. При этом отопительный агрегат может быть установлен как в изолированной топочной, так и в одной из жилых комнат. Газовое отопление является экологичным. Оно не наносит вреда здоровью жильцов, поскольку газ сам по себе не содержит опасных соединений. Сегодня далеко не все виды топлива могут похвастаться таким качеством. Подобные отопительные системы позволяют ощутимо экономить на оплате коммунальных услуг, а также эти устройства можно размещать как в частном доме, так и в квартире, находящейся в многоквартирном доме.

К сожалению, отопление, функционирующее на газу, не является безупречным. Ему присущи некоторые недостатки, с которыми обязательно нужно ознакомиться, прежде чем покупать такие агрегаты. Главным минусом таких систем является их потенциальная взрывоопасность. Конечно, при составлении проекта отопления дома учитываются все существующие риски, поэтому, соблюдая все нормы и правила, никаких негативных последствий не возникнет. Главное – это забыть о самодеятельности и не вносить различные изменения в саму конструкцию агрегатов. Не рекомендуется их чинить своими руками, ведь для этого существуют сертифицированные специалисты. Перед монтажом и запуском газового отопления очень важно провести тщательную проверку трубопровода, а на это уходит лишнее время. Трубопровод должен полностью соответствовать проекту, а также всем требованиям безопасности.

Еще одним минусом отопления, работающего от газа, является его энергозависимость. Большинство нынешних агрегатов отличаются электронным управлением, а тепловой носитель в системах циркулирует в принудительном порядке с вовлечением насоса. Вопрос решается дополнением в виде аварийной системы питания. В данном случае можно использовать небольшой источник бесперебойного питания. Некоторые люди для этого обращаются к бензиновым или дизельным генераторам, оснащенным запуском в автоматическом режиме. При помощи подобных элементов также возможно решить некоторые проблемы, связанные с освещением в жилище.
