Как правильно установить газгольдер на дачном участке

Как правильно установить газгольдер на дачном участке

Во многих дачных поселках единственной экономичной альтернативой электрическому, дровяному или жидкостно-топливному отоплению дома является автономное газоснабжение с использованием газгольдера.

Установка газгольдера, как и установка любого другого газового оборудования, должна быть осуществлена с соблюдением строгих правил, основанных на противопожарных, взрывобезопасных и экологических требованиях.

НОРМАТИВНЫЕ ТРЕБОВАНИЯ К МЕСТУ УСТАНОВКИ ГАЗГОЛЬДЕРА

Оставляя технические особенности установки и эксплуатации газгольдеров на ответственности специалистов, рассмотрим только те аспекты, которые позволят хозяину дачи правильно спланировать место установки газгольдера на участке.

Газгольдеры бывают двух основных типов:

Для каждого указанного типа газгольдеров существуют свои требования по установке, регламентируемые Сводом правил СП 62.13330.2010 - актуализированной редакции СНиП 42-01-2002 «Газораспределительные системы». Так, в таблице 7 данных правил, указаны следующие минимальные расстояния от газгольдера до зданий и инженерных сетей (приведены расстояния для газгольдеров объемом до 10 куб.м):

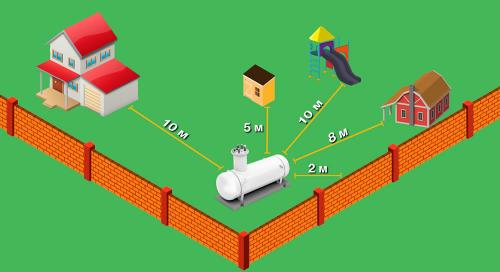

Данные из таблицы наглядно показаны на схеме:

Следует учитывать, что существуют значительные послабления указанных выше требований (см. п. 8.1.6 СП 62.13330.2010):

Установить газгольдер на даче. Газгольдер, что это такое?

Газгольдер не что иное, как , емкость призванная хранить в себе сжиженный природный газ. Если хотите,  это такая огромная зажигалка. В мире, применение газгольдера в хозяйстве – совершенно обычное дело. Рачительному хозяину и в голову не придет тянуть ветку от магистрального газопровода в несколько километров.

Широкое распространение газгольдер находит в Европе, где к ресурсам относятся экономно и традиции автономной газификации крепко засели в умах домовладельцев. Часто такой большой баллон можно встретить на  горнолыжных курортах, или северных территориях где нет возможности  протянуть магистральный газопровод по геологическим или экономическим соображениям.

Автономная газификация, вовсе не безысходность. Это вполне здравое, взвешенное и распространенное решение во всем мире. В Европейском союзе, например только Польша, насчитывает более 100 тысяч подобных вариантов газового снабжения. Установка газгольдера способствует ощутить домовым хозяйствам, привилегии от использования  сжиженного газа в быту, таких как:  удобство и экономические выгоды.

В настоящее время, на конец 2017 года, правила эксплуатации газгольдера на территории РФ регламентируют регистрацию установленного оборудования в  Ростехнадзоре, в случае принадлежности его к юридическому лицу. Если оборудование принадлежит физическому лицу и устанавливается на частной территории, подобного регламента требований к регистрации отсутствует. Конечно, стоит понимать, что владелец за все отвечает самостоятельно.

Можно ли устанавливать газгольдер в снт. Правила установки газгольдеров: отступы в метрах

Жилые объекты: на каком расстоянии от дома устанавливается газгольдер

Резервуар должен находиться не ближе 10 м от дома.

По общим правилам пожарной безопасности жилое здание строится не ближе 3 м от забора. Для небольших участков это серьезная проблема: чтобы разместить здание и емкость по нормативам нужно, чтобы между заборами было 25-30 м.

Трубопровод нужно вводить в помещение с газоиспользующим оборудованием или в смежное с открытым проемом.

Газопровод нельзя прокладывать под фундаментом, сквозь конструкции, поэтому логично расположить хранилище со стороны котельной. Если это невозможно — придется тянуть трубу по траншее в 1 м от фундамента.

Расстояние до хозяйственных построек

Примечание: в стесненных условиях можно уменьшить расстояния до газопровода в 2 раза.

Трубы в точке сближения и на 5 м в обе стороны монтируют с дополнительными мерами предосторожности:

для стальных трубопроводов используют бесшовные и электросварные трубы в футляре или с обязательным контролем шва;

для полиэтиленовых — длинномерные трубы без соединений или соединенные сваркой встык, фитингами с закладными нагревательными элементами.

Нормы установки газгольдера вблизи общественных зданий и сооружений

Если частная территория граничит с общественными зданиями — это придется учитывать. Минимальное расстояние до фундамента общественного здания — 15 м.

Расстояние от дороги

В законе №123-ФЗ указано ограничение — 5 м от бордюрного камня. Если в метре от забора проходит дорога, то придется отступить еще на 4 м. Газопровод, согласно СП 42-101-2003, может проходить в 1.5 м от края дороги.

Максимальное удаление от подъездных путей — 40-50 м (длина заправочного шланга). Если длины хватает, машина заправляет резервуар прямо с дороги. Если расположить резервуар дальше, придется организовать доступ для газовоза. Автоцистерна заедет на участок через ворота.

Сколько метров до дерева

Обязательное правило при монтаже труб автономной газификации — обеспечить безопасность соединений. Корни крупного дерева могут повредить трубу и вызвать утечку газа.

Согласно Приложению В из СП 42-101-2003, рядом с трубой не должно быть многолетних деревянистых растений. Газопровод монтируется не ближе 1.5 м от оси дерева с диаметром кроны до 5 м.

Пояснение: некоторые сорта деревьев с узкой кроной достигают в высоту 10 м и имеют развитую корневую систему. Газовую трубу могут повредить старая яблоня, береза, ель, сосна или дуб.

Промежуток между резервуарами

Если система состоит из нескольких емкостей, то просвет между ними должен быть не менее половины диаметра большего резервуара — для разных емкостей. Но в целом не менее 1 метра.

Рассчитайте сами

Если требуется установить рядом 2 емкости с одинаковым диаметром 1.25 м, то расстояние между корпусами должно быть минимум метр — так как половина диаметра получается всего 0.625 м.

Расстояние от коммуникаций

Инженерные сети периодически требуют ремонта. Землеройная техника может повредить вашу систему газоснабжения.

Трубопровод по всей длине сопровождается сигнальной лентой. Однако невнимательный ремонтник все равно его вскопает. Лучше проложить газопровод на безопасном удалении.

Дополнительная опасность: теплотрасса рядом с газовой системой вызывает нежелательный нагрев СУГ, а технические колодцы могут наполниться газом при утечке.

Охранная зона газгольдера. Можно ли установить газгольдер на частном участке

Правила безопасности эксплуатации станций для хранения жидкого газа, позволяют использовать газгольдеры и устанавливать их на частном участке, при условии соблюдения рекомендаций ПБ. В частности, оговаривается следующее:

• В системе должно отсутствовать повышенное давление газа и возможность попадания кислорода.

Оборудование должно быть заземлено. При попадании молнии в резервуар или появлении статического электричества, удастся избежать взрыва.

Наличие исправных датчиков, сигнализирующих о наличии утечки газа.

Благодаря соблюдению этих инструкций, опасность взрыва газгольдера сводится практически к нулю.

Где должен располагаться газгольдер на участке

Расположение емкости для хранения сжиженного газа располагают с учетом нескольких важных факторов.

• Свободный подъезд к емкости – резервуар необходимо заправлять 1-2 раза в год. Автотранспорт должен иметь свободный подъезд к резервуару. При этом горизонтальный газгольдер располагают таким образом, чтобы конструкция не проходила под дорогой и не испытывала нагрузки.

Требования пожарной безопасности. Емкость для хранения размещают таким образом, чтобы до зданий оставалось, по крайней мере 10 метров. Трубопровод укладывается в грунте и выходит либо в подвальное помещение, либо при отсутствии такого, непосредственно перед зданием.

Требования по размещению газгольдера от соседнего земельного участка. ПБ предписывает соблюдать нормативное расстояние от соседнего дома в 20 м (объем от 20-50 м³), или в 10 м (не более 10 м³).

Расстояние до трассы должно составлять не менее 5 м.

Нормы безопасности по монтажу газгольдера

Были разработаны нормы и порядки, подробно описывающие требования к установке газгольдеров, а также подающего газопровода. Соблюдение правил необходимо для безопасной эксплуатации устройства.

• Регистрация. Регистрировать газгольдер в Ростехнадзоре требуется только в том случае, если установка не имеет сертификации и отсутствуют разрешения на эксплуатацию. При приобретении заводского оборудования, к нему предоставляется пакет необходимых документов, поэтому необходимости в дополнительной регистрации нет. Для установки нужны документы о сертификации и разрешение на эксплуатацию.

Расположение. СНИП на установку газгольдера на участке требует соблюдения следующих указаний. Верхняя точка резервуара не должна быть выше 60 см от поверхности грунта. Устанавливаться емкость должна на специальные лапы, находящиеся на корпусе.

После монтажа необходимо обеспечить визуальную доступность к табличке с заводским номером и серией резервуара.

Если на участке в грунте велика вероятность «хождения токов» и статического электричества, необходимо выполнить защиту стальной конструкции резервуара от коррозии с помощью специальной защиты.

Нормативы и правила установки вертикального газгольдера требуют углубить большую часть емкости ниже уровня промерзания грунта.

Расположить газгольдер на участке относительно дома лучше вдалеке от транспортного подъезда и пешеходных дорожек, со стороны помещения, в котором находится котел.

Какие документы необходимы для установки газгольдера

Согласно действующему законодательству, получать разрешение Ростехнадзора на установку газгольдера не требуется. Ростехнадзор регистрирует исключительно промышленные установки, мощностью свыше 10 м³. Собственник участка даже не должен ставить в известность соседей об установке газгольдера, конечно при условии, что строительство не будет проходить по их земельной территории.

Чтобы избежать дальнейших недоразумений, рекомендуется иметь следующий пакет документов:

1. Сертификат качества.

Разрешение на эксплуатацию.

Преимущества приобретения газгольдера «под ключ» заключаются в том, что организация, берущая на себя ответственность за установку, при необходимости собирает всю необходимую документацию и впоследствии продолжает обслуживать станцию и заправлять ее.

• СНиП 42-01-2002 (СП 62.13330.2011) Газораспределительные системы.

Какие документы нужны для установки газгольдера. Какие документы требуются для установки газгольдера?

Отопление газом и его использование для других бытовых нужд – наиболее удобный и выгодный вариант для дома или дачи. При отсутствии централизованного газоснабжения единственным правильным решением будет установка газгольдера.

Однако прежде чем приступить к монтажу газового хранилища, нужно оформить все необходимые разрешительные документы. Ведь газгольдер относится к категории потенциально пожаро- и взрывоопасного оборудования, которое может монтироваться только с разрешения официальных инстанций.

Этапы получения разрешения на установку газгольдера:

1. Получить технические условия (ТУ). Для этого необходимо обратиться в районную ГРС и приложить к заявлению ряд документов:
   • паспорт (копия);
   • документ, подтверждающий право собственности на участок;
   • план участка, официально заверенный государственными органами;
   • описание системы отопления и других потребителей газа.
2. Авансово оплатить выдачу технических условий (согласно квитанции, полученной в ГРС при первом обращении).После оплаты на участок придет специалист, который оценит возможность газификации и сделает заключение, на основании которого будут выданы ТУ.
3. Заказать разработку проекта газификации участка в проектной организации. Проект должен учитывать все требования нормативных документов, включать план расположения трубопроводов и описание газового хранилища.
4. Согласовать проект с райгазом, электросбытом, местным отделением архитектурного управления, пожарной инспекцией и экологической службой.
5. Зарегистрировать документ в Ростехнадзоре и получить разрешение на монтаж газового оборудования.

Газгольдер на участке. Оборудование по типу залегания

Газгольдер можно расположить на земле и под землей. Первый вариант распространен в основном для промышленных целей: ведь размер емкости в этом случае значителен, затраты на ее подземный монтаж слишком велики, как и эксплуатационные расходы. Но в частных домовладениях такой вариант размещения непопулярен: немногие хозяева хотят установить на своей земле большую металлическую бочку, портящую внешний вид. Поэтому в частном порядке наземные газгольдеры используют преимущественно для газификации целых коттеджных поселков, а не отдельных участков.

Существуют и передвижные газгольдеры. Они схожи с наземными, но объем устройства обычно составляет 500–700 литров, который можно перевозить с помощью прицепа автомобиля. Применяют мобильное газохранилище преимущественно на дачах или при временном проживании, ведь при отоплении газом дома для ПМЖ баллон необходимо регулярно возить на заправку, что попросту неудобно. Кроме того, передвижному газгольдеру присущи недостатки обычного наземного — он занимает место на участке, газ может замерзать при низких температурах.

Для частного дома наиболее популярным вариантом является подземное газохранилище. Во-первых, оно намного привлекательнее эстетически — газгольдер скрыт от посторонних глаз, не занимает значительной площади на участке. Во-вторых, это безопаснее: в земле емкость меньше подвергается перепадам температур, воздействию атмосферных осадков, а также риску механических повреждений.

Расстояние от газгольдера до здания и других строений. РАЗМЕЩЕНИЕ ГАЗГОЛЬДЕРА

Расстояния при размещении газгольдера на участке.

Планировать размещение газгольдера на участке, или другого оборудования автономной газификации мы Вам настоятельно рекомендуем с привлечением квалифицированного специалиста. Чем ранее Вы зададитесь вопросом планирования автономной газификации на своём загородном участке, тем легче Вам будет обеспечить необходимые нормы и требования для законной и безопасной установки оборудования согласно правовым и регламентирующим эту деятельность документам. Дополнительно, ознакомится с право устанавливающими документами, Вы можете на нашем сайте в разделе документация . Планы земельных работ на конкретный резервуар Вы можете найти в соответствующих предложениях газификации.

Расстояния от газгольдера

Предварительно Вы сами можете определить места и возможности правильного размещения систем газификации на своём участке, согласно этой выписке из основных требований к расположению газгольдера:

• Расстояния от жилого дома: 10 метров и более;
• От капитальных фундаментов строений и сооружений: 2 метра;
• От забора: не регламентируется;
• От канализации, теплотрассы: 3,5 метра;
• От колодца: 5 метров;
• От водопровода и других не канальных коммуникаций: 2 метра.

Более подробно смотрите в таблице №19:
Противопожарные расстояния резервуарных установок хранения сжиженного углеводородного газа до объектов защиты:

ВНИМАНИЕ! Только квалифицированный специалист может вам гарантировать соблюдение всех многочисленных норм и правил установки газового оборудования. Приглашайте инженеров для консультаций и планирования газгольдера на участке.

Основные требования к газгольдеру при размещении

Все резервуары, представленных на нашем сайте безопасны, одобрены Рос технадзором, сертифицированы, долговечны и соответствуют всем нормам и правилам для полноценной эксплуатации в условиях России.

• Газгольдер следует располагать ниже уровня земли на глубине от 60 см до верхней точки резервуара от уровня земли.
• Газгольдер должен иметь опорные лапы как неотъемлемую часть его конструкции.
• При наличии в земле блуждающих токов газгольдер должен обязательно снабжаться электрохимической антикоррозийной анодно - катодной защитой.
• Газгольдер должен иметь визуально доступную после монтажа табличку с заводским номером и информацией о резервуаре.
• Балластная бетонная плита основания крепления газгольдера должна быть полнотелой.

Требования к газопроводу при планировке

• Расстояния от фундаментов строений и сооружений до газопровода: от 2 метров;
• Расстояние от коммуникаций до газопровода при параллельном размещении: 1 метр;
• Пересечение коммуникаций с газопроводом: 2 метра по высоте;
• Глубина укладки газопровода не менее 1,5 метров.
• Наличие уклона - допускается 1 см на 1 метр.
• Газопровод позёмный прокладывать из полиэтиленовых труб марки ПЭ 100, для сжиженного углеводородного газа.
• Газопровод наружный и внутренний прокладывать из стальных труб.
• Соединения и стыки газопровода делать только не разъемными, с электро - муфтовой или стыковой сваркой. Для стального газопровода - электро, или газосварка.
• Все подземные металлические части должны быть гидролизованы.
• При необходимости газопровод должен быть снабжен сборником конденсата.
• Цокольный ввод, только предназначенный для сжиженного газа, заводского исполнения, сертифицирован.
