5 проверенных вариантов отопления коттеджа своими руками. Плюсы и минусы теплоносителей разных видов

5 проверенных вариантов отопления коттеджа своими руками. Плюсы и минусы теплоносителей разных видов

В зависимости от теплоносителя обогрев может быть водяным, воздушным, электрическим. Некоторые коттеджи отапливают с помощью открытого пламени – каминов или печей. Каждый из типов теплоносителей имеет свои преимущества и недостатки:

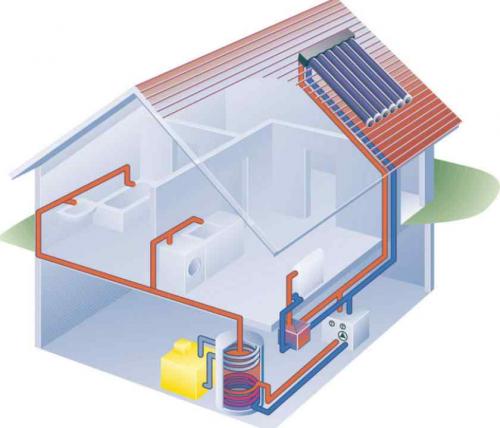

Водяные системы состоят из котла, труб и радиаторов. Холодный теплоноситель нагревается в котле, потом по трубам поступает в радиаторы, где отдает тепло окружающему воздуху. Остывшая вода подается в котел, и цикл повторяется снова.

Если система скомбинирована с теплым полом, то из радиаторов теплоноситель поступает во второй контур и лишь потом возвращается к нагревательному прибору. Сам котел может работать на газу, электричестве, твердом или жидком топливе.

Водяное отопление с радиаторами

Принцип работы воздушной системы прост: холодный воздух поступает в теплогенератор, откуда по воздуховодам подается в комнаты коттеджа. Теплые потоки вытесняют холодные, которые тоже поступают в теплогенератор, и цикл повторяется.

Режим циркуляции воздуха может быть естественным и принудительным. В первом случае работа отопления в коттедже нарушается, если открыты окна или двери. А во втором приходится задействовать электро вентиляторы.

Для обогрева коттеджа можно использовать конвекторы, обогреватели или электрический теплый пол любого типа (кабельный, карбоновый и т.д.). Такие системы проще всего обслуживать, поскольку они обычно полностью автоматизированы.

Схема воздушного обогрева с газовой печью

Электрический обогрев коттеджа обойдется гораздо дороже других видов отопления. Еще один минус: при аварии дом может остаться без электроэнергии и отопления одновременно.

Печь или камин может быть неплохим вариантом для помещения маленькой площади, но он вряд ли подойдет для дома из нескольких комнат. К тому же придется отказаться от мысли организовать удобную систему ГВС.

Виды систем водяного отопления частного дома. Виды водяных систем отопления

Теперь давайте рассмотрим варианты монтажа водяного отопления. Как и в случае со способом циркуляции, мы имеем более простой и дешевый вариант, уступающий по техническим характеристикам более усложненному и затратному.

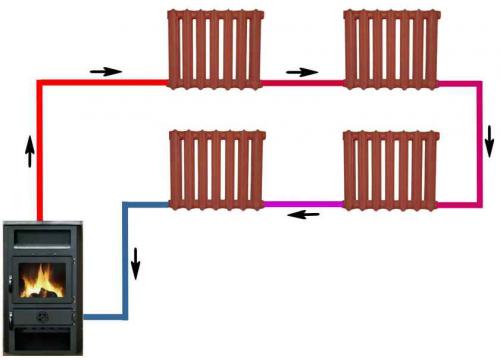

Однотрубные системы отопления

Первым — простым и дешевым — является однотрубная система водяного отопления дома, в которой жидкость будет последовательно проходить по всем трубам, радиаторам и другим приборам отопления, если они имеются в цепочке и по обратной трубе возвращаться в котел. Данный вариант лучше подходит, опять же, для небольшого помещения.

Минус таких систем – невозможность их грамотной балансировки. Первый прибор всегда горячий, последний всегда теплый.

Двухтрубные системы отопления

Для помещений большей площадью лучше остановить свой выбор на более совершенной двухтрубной системе. В этом случае будет использовано нижнее подключение радиаторов. Но действительно совершенной такая прокладка отопления станет в том случае, если вы подключите циркуляционный насос. В противном случае будет затруднен обогрев дальних комнат.

Кроме того, уменьшить скорость остывания жидкости в системе возможно с помощью установки специальных байпасов на каждую из батарей, а также регуляторов подачи жидкости к отдельно взятому радиатору.

Отличием двухтрубной системы водяного отопления является прокладка цельной трубы к дальнему из радиаторов, от которого делается разветвление к промежуточным приборам отопления. Таким образом, пройдя по всей системе отопления, теплоноситель возвращается в котел по специальной обратной трубе, что позволяет равномерно распределить теплоотдачу по всему помещению.

Конечно, главным недостатком такого обогрева является его дороговизна и сложность монтажа, но комфорт, который вы получите взамен того стоит.

Лучевая система отопления

Схема лучевой системы отопления

Два выше описанных вида прокладки отопительных труб являются представителями периметрального способа. Но есть альтернативный — лучевой. При такой прокладке трубы подводятся отдельно к каждому радиатору: одна, по которой теплоноситель поступает в отопительный прибор, другая — обратная. Такая система позволяет отрегулировать комфортный температурный режим в каждом из помещений дома. Кроме того при поломке одного из радиаторов или трубы нет необходимости отключать все отопление, достаточно сделать это только на нужном участке.

В виду большого количества труб при монтаже лучевой системы, все коммуникации монтируются прямо в пол или стены, что благоприятно сказывается на интерьере дома.

Наиболее оптимально при лучевой прокладке использовать насосную циркуляцию теплоносителя.

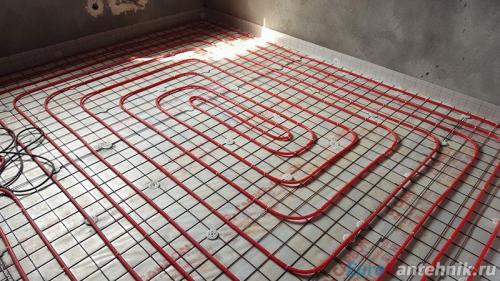

Отопление теплым полом

Наиболее оптимальным способом равномерно прогреть все помещение является в доме. Возможно использовать только эту систему, а возможно сочетать ее с другими отопительными приборами. Например, когда в комнатах установлены радиаторы, а в коридорах, ванной и санузле — теплый пол. То есть особенно актуальными теплые полы будут для помещений с кафельным или мраморным покрытиями.

Использование системы «теплый пол» возможно ё при принудительной циркуляции теплоносителя.

Из преимуществ, которые дает водяное отопление теплым полом можно выделить:

• Равномерный прогрев помещение. Стяжка, отдающая тепло путем излучения, отдает его в равных долях в каждом квадрате комнаты.
• Рациональное распределение тепла. Тепло движется снизу вверх.
• Комфорт и микроклимат.

Что нужно для водяного отопления. Виды водяных систем отопления

Теперь давайте рассмотрим варианты монтажа водяного отопления. Как и в случае со способом циркуляции, мы имеем более простой и дешевый вариант, уступающий по техническим характеристикам более усложненному и затратному.

Однотрубные системы отопления

Первым — простым и дешевым — является однотрубная система водяного отопления дома, в которой жидкость будет последовательно проходить по всем трубам, радиаторам и другим приборам отопления, если они имеются в цепочке и по обратной трубе возвращаться в котел. Данный вариант лучше подходит, опять же, для небольшого помещения.

Минус таких систем – невозможность их грамотной балансировки. Первый прибор всегда горячий, последний всегда теплый.

Двухтрубные системы отопления

Для помещений большей площадью лучше остановить свой выбор на более совершенной двухтрубной системе. В этом случае будет использовано нижнее подключение радиаторов. Но действительно совершенной такая прокладка отопления станет в том случае, если вы подключите циркуляционный насос. В противном случае будет затруднен обогрев дальних комнат.

Кроме того, уменьшить скорость остывания жидкости в системе возможно с помощью установки специальных байпасов на каждую из батарей, а также регуляторов подачи жидкости к отдельно взятому радиатору.

Отличием двухтрубной системы водяного отопления является прокладка цельной трубы к дальнему из радиаторов, от которого делается разветвление к промежуточным приборам отопления. Таким образом, пройдя по всей системе отопления, теплоноситель возвращается в котел по специальной обратной трубе, что позволяет равномерно распределить теплоотдачу по всему помещению.

Конечно, главным недостатком такого обогрева является его дороговизна и сложность монтажа, но комфорт, который вы получите взамен того стоит.

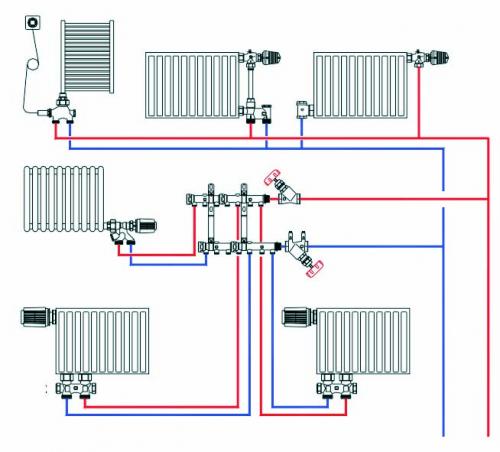

Лучевая система отопления

Схема лучевой системы отопления

Два выше описанных вида прокладки отопительных труб являются представителями периметрального способа. Но есть альтернативный — лучевой. При такой прокладке трубы подводятся отдельно к каждому радиатору: одна, по которой теплоноситель поступает в отопительный прибор, другая — обратная. Такая система позволяет отрегулировать комфортный температурный режим в каждом из помещений дома. Кроме того при поломке одного из радиаторов или трубы нет необходимости отключать все отопление, достаточно сделать это только на нужном участке.

Водяное отопление частного дома. Виды котлов и других водогрейных аппаратов

Эффективность работы отопления в частном доме зависит от установки, нагревающей рабочее тело (воду). Правильно подобранный агрегат вырабатывает количество теплоты, необходимое для радиаторов и бойлера косвенного нагрева (при наличии), экономно расходуя энергоносители.

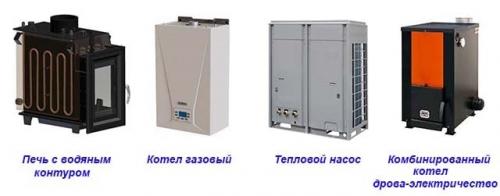

Автономная водяная система может работать от:

• водогрейного котла, использующего определенное топливо — природный газ, дрова, уголь, солярку;
• электрокотла;
• печи на дровах с водяным контуром ( металлической или кирпичной );
• теплового насоса.

Дополнение. Есть комбинированные типы отопителей, одновременно совмещающие 2—3 энергоносителя, например, уголь – природный газ, дрова – электричество (один экземпляр показан ниже на фото). Также существуют универсальные котлы, куда можно установить дизельную форсунку, газовую или пеллетную горелку – на выбор.

Чаще всего для организации отопления в коттеджах применяют именно котлы – газовые, электрические и твердотопливные. Последние изготавливаются только в напольном исполнении, остальные теплогенераторы – настенном и стационарном. Дизельные агрегаты используются реже, причина – высокая цена горючего. Как правильно выбрать водогрейный бытовой котел, рассматривается в подробном руководстве.

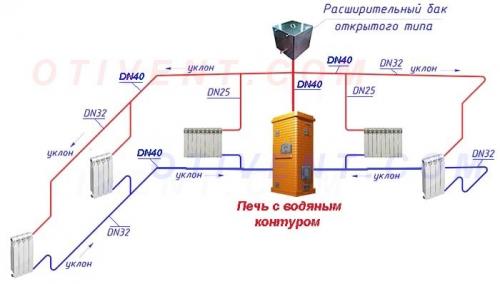

Печное отопление, совмещенное с водяными регистрами или современными радиаторами – неплохое решение для обогрева дачи, гаража и небольшого жилого домика площадью 50—100 м². Недостаток — помещенный внутрь печки теплообменник нагревает воду бесконтрольно. Чтобы избежать закипания, важно обеспечить принудительную циркуляцию в системе.

Справка. Раньше подобные схемы делались самотечными – без насоса, с открытым расширительным бачком. Регистры и магистрали сваривались из стальных труб диаметром 40…80 мм (внутренний), прокладываемых с уклоном 3—5 мм на 1 м для лучшего самотека. Отопление называли паровым, поскольку система не боялась закипания.

Современная гравитационная система без перекачивающего агрегата, работающая от водяного контура кирпичной печи

Тепловые насосы не получили широкого распространения на территории стран бывшего Союза. Причины:

• основная проблема — дороговизна оборудования;
• из-за холодного климата аппараты типа «воздух – вода» попросту неэффективны;
• геотермальные системы «земля – вода» сложны в монтаже;
• электронные блоки и компрессоры тепловых насосов весьма дороги в ремонте и обслуживании.

Из-за высокой цены срок окупаемости агрегатов превышает 15 лет. Но эффективность установок (3—4 кВт теплоты на 1 затраченный киловатт электроэнергии) привлекает мастеров – умельцев, пытающихся собрать самодельные аналоги из старых кондиционеров.

Принцип работы системы отопления частного дома. Водяное

Одной из самых популярных и простых систем считается водяное отопление. Она представляет собой замкнутую цепь с центральным элементом – котлом. Он генерирует тепло и передаёт воду по теплопроводным трубам и радиаторам, после чего поток поступает обратно.

Чуть реже в качестве нагревательной жидкости может выступать антифриз, а топлива – керосин, уголь, дрова, электричество и другое сырьё.

Такой непрерывный принцип не требует затрат на дополнительный расход воды. Но и недостатки у системы тоже есть: чтобы отопить обширную площадь, потребуется немалое количество времени и топлива. Водяной котёл долго нагревается, а иногда оказывается малоэффективным без вспомогательных устройств, таких как теплоаккумулятор.

Материалом для труб чаще всего выступает:

• Сталь. Лучше выбирать оцинкованную или нержавеющую, чтобы избежать образования коррозии.
• Медь. Считается самым дорогим вариантом, однако, и самым надёжным. Такие трубы выдерживают высокое давление и температуру. Выбирайте именно медные трубы, если хотите, чтобы отопительная система не вышла из строя долгие годы.
• Полимеры. Оптимальный вариант – металлопластмассовые трубы. Они просты в монтаже, не собирают конденсат и не покрываются ржавчиной. Но стоит быть аккуратными с резким перепадом температуры перемещающейся жидкости или «разморозкой» дачи после зимнего периода. Труба может не выдержать и начнёт протекать.

Существует несколько разновидностей систем. Каждая отличается своими плюсами и минусами, а также нюансами монтажа.

Однотрубная система

Самая простая система, которую можно собрать самостоятельно. Один котёл соединён с радиаторами по линейному принципу: горячая вода проходит через все пункты магистрали и возвращается обратно в теплоноситель. С помощью дополнительных задвижек можно регулировать подачу тепла в разные помещения.

Проложить такое отопление в частном доме можно как в горизонтальном, так и вертикальном направлении. В случае с отоплением по вертикали, котёл лучше устанавливать на верхних этажах и пускать трубопровод вниз.

Минус такой системы в неравномерном нагревании дома, так как более отдалённые помещения всегда будут более прохладными. Подойдёт такой вариант для небольших коттеджей и садовых домиков.

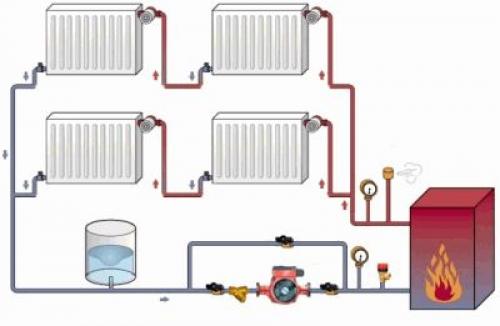

Двухтрубная система

Более сложная система отопления частного дома, с которой не всегда можно справиться без помощи профессионала. В конструкции задействовано сразу две трубы: по одной вода следует к приборам отопления, а по другой – возвращается обратно. Увеличивается не только площадь отопления, но и эффективность. Тепло передаётся равномерно в каждую комнату, где установлен радиатор. Чтобы вода остывала медленнее, на батареях устанавливаются терморегуляторы.

Ещё одно преимущество – разнообразие разводок:

• Горизонтальная тупиковая. Такой тип установить проще всего, но вот температуру контролировать сложнее. Трубы присоединяются к радиаторам сверху и снизу. Чтобы такое приспособление принесло пользу – без циркулярного насоса не обойтись. Он создаёт дополнительный расход электроэнергии, но рациональнее расходует топливо и отапливает все помещения одинаково.
• Горизонтальная попутная. Потоки горячей и остывшей воды движутся по параллельным трубам и поддерживают температуру на нужном уровне.
• Горизонтальная коллекторная. С такой структурой можно добиться максимально равномерного прогрева всего дома. Конструкция имеет множество разветвлений. Трубопровод отходит от каждой батареи, что усложняет процесс установки.
• Вертикальная с верхней разводкой. Вертикальная разводка пригодится в домах с тремя этажами и больше. Трубопровод прокладывается на верхнем уровне или чердаке, после чего тепло распределяется по стоякам к отопительным приборам.
• Вертикальная с нижней разводкой. Основной блок расположен в подвальном помещении – отопитель движется уже вверх и проходит через все установленные радиаторы.

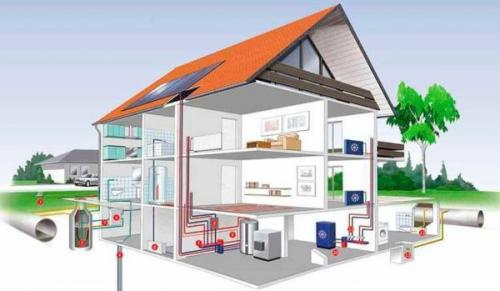

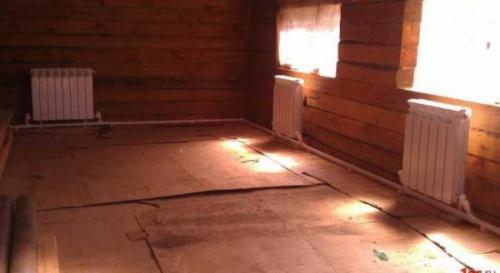

Отопление частного дома своими руками. Водяное

Самая распространенная в нашей стране система отопления — водяная и если говорят что хотят сделать отопление частного дома своими руками, в 98% имеют в виду именно такую систему. И это несмотря на то, что она дорого обходится при устройстве. Это, пожалуй, самая дорогая в монтаже система. Но имеет приличное количество плюсов, чем и обусловлена ее популярность.

Состоит она из водогрейного котла, трубопровода и отопительных приборов — радиаторов отопления — по которым циркулирует теплоноситель. Чаще всего это вода, но может быть и специальная незамерзающая жидкость. Все сложность в создании этой самой системы трубопроводов — надо обеспечить перенос тепла в требуемом количестве.

Водяное отопление — самое дорогое в устройстве

Первый положительный момент — система может работать как в циклическом так и в постоянном режиме. Он зависит от выбора котла. Если источником тепла для такой системы служит обычный твердотопливный котел (на дровах или угле), то цикличность присутствует. Чтобы ее практически свести на нет, в систему добавляют аккумулятор тепла — большой резервуар с теплоносителем, в котором тепло в период интенсивного нагрева накапливается. А ночью, когда котел прогорит, накопленное тепло поддерживает в доме комфортную температуру.

Если в системе стоит любой другой котел — газовый, на жидком топливе, пеллетный — цикличности нет. После того как система вышла на рабочую температуру, она поддерживается с довольно небольшой разницей (при правильном расчете мощностей  и проектировании).

Почти готово

Второй положительный момент: большая часть современных котлов отопления оснащены автоматикой, которая руководит их работой и следит за безопасностью. Такие системы могут работать довольно продолжительный срок без вмешательства человека (кроме твердотопливных).  Третий плюс — требуется редкое обслуживание.

Потому в большинстве случаев отопление в частном доме и делают водяное. Порой владельцы даже не задумываются о возможности устройства какой-то другой системы.

Как смонтировать отопление в частном доме. Однотрубная горизонтальная

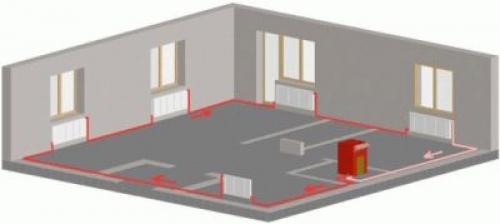

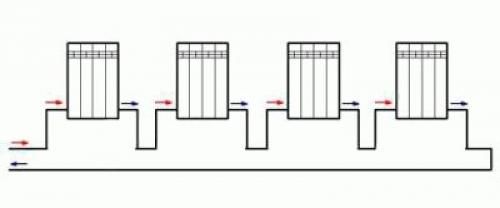

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.

При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя . После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.

Достоинства и недостатки схемы

Для начала мы рассмотрим основные достоинства схемы:

• простота реализации;
• отличный вариант для небольших домов;
• экономия материалов.

Однотрубная горизонтальная схема отопления – отличный вариант для небольших помещений с минимальным количеством комнат.

Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров . Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.

Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.

Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.

Особенности монтажа однотрубной горизонтальной системы

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.

Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.

Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах . Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.

Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.

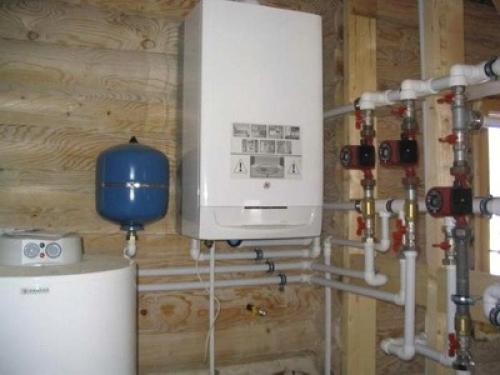

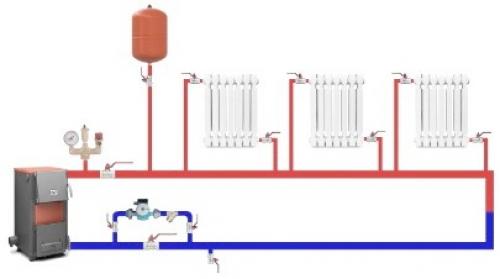

Жидкостное отопление дома. Во время работы этого типа отопления происходит нагрев воды, которая движется по трубам и обогревает помещения.

Существует несколько видов таких систем:

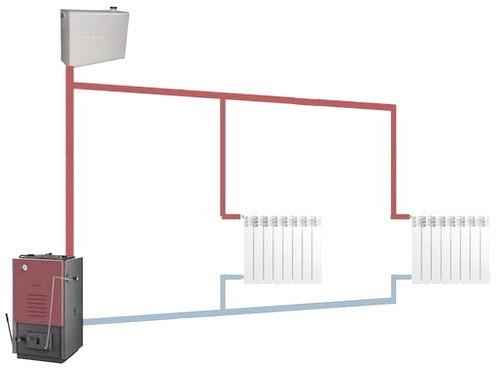

• С естественной циркуляцией . В этом случае работа системы происходит за счет разной плотности холодной и горячей воды. Нагрев проводится снизу и по законам физики происходит естественная циркуляция воды по трубам.

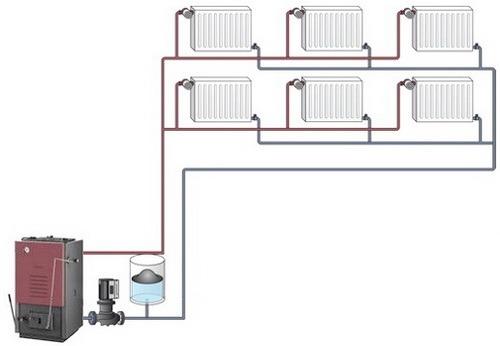

• С принудительной циркуляцией . В данной системе для движения теплоносителя используется электрический насос .

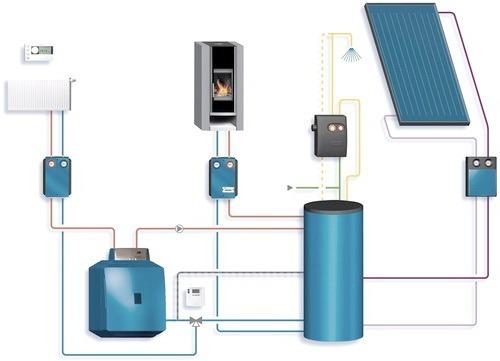

• Комбинированная система . Здесь используются одновременно два предыдущих варианта.

Кроме этого, водяное отопление может отличаться схемой монтажа труб:

• Однотрубная или одноконтурная, здесь теплоноситель движется по трубам последовательно, поэтому температура в радиаторах, расположенных ближе к котлу будет выше, чем у тех, что находятся дальше.

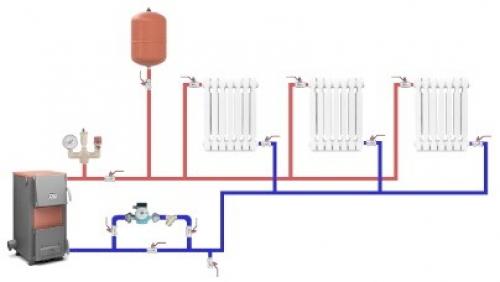

• Двухтрубная , она позволяет легче регулировать температуру и в свою очередь может быть: звездообразной, шлейфовой, коллекторной.

Для нагрева воды в такой системе отопления используются котлы, которые работают на топливе:

• Твердое (уголь, брикеты).
• Жидкое (дизельное топливо).
• Электричество.
• Газ.
• Комбинированные устройства.

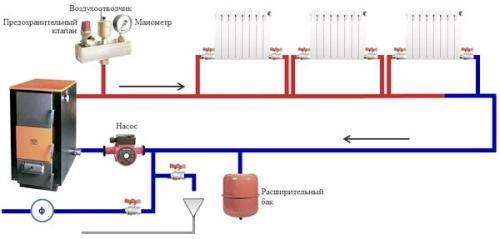

Устройство системы

Устройство системы водяного отопления достаточно простое, но работает она эффективно, чем и объясняется популярность такого способа обогрева.

Водяное отопление состоит из основных элементов:

• Котел, он используется для нагрева воды или антифриза.
• Расширительный бачок, во время нагрева вода расширяется и ей надо куда-то деваться.
• Система труб, они могут быть стальными, медными, металлопластиковыми или пластиковыми, из них создается замкнутый отопительный контур.
• Устройства, отдающие тепло в комнату – это могут быть обычные стальные или биметаллические и т.п. радиаторы, но сейчас часто устанавливают теплый пол.
• Насос, он необходим для покачивания воды по системе.
• Термометр и манометр, эти приборы необходимы для контролирования температуры и давления жидкости в системе, они могут быть встроены в котел или устанавливаются отдельно.

Принцип действия

Некоторые люди называют водяное отопление паровым, но это неправильно. Паровое отопление является отдельным видом обогрева, в нем в качестве теплоносителя выступает пар, а в нашем случае вода или другой жидкий теплоноситель.

Независимо от вида, принцип работы такого обогрева будет одинаковым. Во время работы нагревательного устройства, в нем происходит нагрев воды или другого теплоносителя. После этого, за счет принудительной или естественной циркуляции, нагретый теплоноситель начинает циркулировать по трубам и обогревает комнаты. Тепло может отдаваться в комнату, как через радиаторы отопления, так и через систему теплого пола. По системе труб остывший теплоноситель возвращается в нагревательное устройство, и весь процесс повторяется снова.

Область применения

Водяное отопление используется как для отопления многоэтажных, так и частных домов. Кроме этого, оно применяется для обогрева офисов, магазинов, промышленных предприятий. Такое решение позволяет значительно экономить используемое топливо — это электричество, уголь или газ и т.п.

Данный способ обогрева чаще всего применяется в жилых помещениях, где люди находятся постоянно. Это объясняется тем, что он обеспечивает комфортный режим смены температуры, так как во время работы системы нет ее резких скачков. Кроме этого, вода или антифриз имеют высокую теплоемкость, что позволяет им долго остывать и поддерживать тепло, даже когда котел не работает.

Не стоит думать, что водяное отопление является идеальной системой обогрева. Монтаж такой системы достаточно сложный, поэтому если нет соответствующих навыков, то выполнить его самостоятельно не получится. Надо контролировать работу котла, чтобы он не затух, исключением являются электрические котлы, в которых этот процесс автоматизирован.

Когда система долгое время не используется, из нее рекомендуется сливать воду, особенно в зимний период, иначе можно разморозить трубы и радиаторы. Надо контролировать, чтобы в трубах или радиаторах не образовались воздушные пробки, так как в этих местах появляется коррозия.

Если же такая система сделана профессионалами и правильно эксплуатируется, то она способна поддерживать в любом помещении комфортную для проживания температуру.
