Требования к установке газгольдера. Нормативная документация

Требования к установке газгольдера. Нормативная документация

Строительные нормы и правила (СНиП)

Документы, регламентирующие строительство систем автономного газоснабжения в России.

Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002.
Проектирование и строительство газопроводов из полиэтиленовых труб и реконструкция изношенных газопроводов.
Проектирование и строительство инженерных систем одноквартирных жилых домов.
Технический регламент о безопасности оборудования, работающего  под избыточным давлением.



Газгольдеры

Требования к расположению газгольдера

Расстояние от заглубленных фундаментов строений и сооружений до газгольдера

2 м

Размер котлована для установки газгольдера

Требования к газгольдеру

Из документов, регламентирующих строительство систем автономного газоснабжения в России, вытекают следующие требования к подземным газгольдерам, эксплуатируемым в России на бытовых объектах без ежедневного контроля.

• Арматура газгольдера должна быть устанавлена выше уровня земли.
• Газгольдер должен располагаться ниже уровня земли на глубине не менее 60 см от верхней точки резервуара до уровня земли.
• Газгольдер должен быть рассчитан не только на давление, но и на вакуум. Это требование связано с особенностями применяемой в России газовой смеси.
• Газгольдер должен опираться на опорные лапы, являющиеся неотъемлемой частью его конструкции.
• Горловина газгольдера должна иметь усиливающий “воротник”.
• Газгольдер должен иметь полиуретановое покрытие, испытанное на пробой искровым дефектоскопом током не менее 14 киловольт. В случае применения эпоксидного покрытия оно должно быть протестировано искровым дефектоскопом непосредственно перед опусканием в котлован. Полиуретановое покрытие в полевых условиях требует лишь визуального контроля.
• Газгольдер должен обязательно снабжён электрохимической защитой от коррозии. Российские газгольдеры нуждаются в активной защите, непрерывно потребляющей электроэнергию. Газгольдеры, произведённые в Европе, требуют пассивной защиты, одновременно выполняющейфункции заземления.
• Газгольдер должен иметь заводскую табличку (шильдик) с заводским номером и основной информацией о резервуаре, который должен легко читаться все время эксплуатации газгольдера. Установка шильдика в подземной части газгольдера недопустима.
• Газгольдер должен крепиться только непосредственно за опорные лапы. Тросовое или строповое крепление запрещено. Бетонная плита основания газгольдера должна быть полнотелой (без пустот).

Газгольдер для многоквартирного дома. Этапы установки подземного газгольдера для загородного дома

Выбор места монтажа

Правилами регламентировано минимальное расстояние газгольдера от жилого дома – оно должно быть более 10 м. Если на участке располагаются капитальные нежилые постройки, то расстояние от газохранилища до заглубленного фундамента должно быть не менее 2 м. Минимальное расстояние от бордюрного камня дороги – 5 м. Длина шланга заправщика 40 м – расстояние до подъезда заправщика не должно превышать эту величину.

Условия для трассировки наружного газопровода следующие:

• Расстояние до фундаментов зданий – более 2 м;
• Коммуникации, проходящие параллельно газопроводу не должны быть ближе 1 м;
• Расположение перекрёстных коммуникаций на расстоянии менее 0,2 м по высоте не допустимы.

Многолетние деревья с кроной 5 м и более должны располагаться на расстоянии более 1,5 м от трубопровода.

Разработка котлована, устройство фундамента, монтаж газгольдера

Выемка грунта выполняется экскаватором, а когда нужно сберечь ландшафт вручную. Размеры котлована (длина х ширина х высота) для газгольдера объёмом 2 700 литров – 3,5 х 2 х 1,9, а для бака 5 000 литров – 5,2 х 2 х 1,9.

На дно котлована насыпается слой песка 20 см, который выравнивают, поливают и утрамбовывают. Есть два варианта устройства фундамента:

1. Полнотелая бетонная плита толщиной 250 мм, изготовленная заранее под размеры газгольдера.
2. Армирование и бетонирование дна котлована.

Бетонную плиту и газгольдер опускают краном-манипулятором. Выравнивание бака по уровню выполняют при помощи прокладок, устанавливаемых под опорные лапы. К фундаментной плите сосуд крепится анкерами.

Монтаж газопровода

Трубы от газгольдера до ввода в здание укладывают в траншее глубиной 1,5 – 1,8 м. с уклоном 1 см на 1 м в сторону конденсатосборника, устанавливаемого в нижней точке. Подземные трубы полиэтиленовые ПЭ100. Разъёмные соединения подземного трубопровода не допускаются.

В доме допускается применение только стальных труб. Заход в помещение выполняется заводским цокольным вводом полиэтилен – сталь. В помещении устанавливается стальной кран под приварку.

Испытание давлением на плотность и прочность

После установки арматуры, монтажа заземления и анодно-катодной защиты от коррозии система газоснабжения готова к испытаниям.

На заводе-изготовителе газгольдеры проходят гидравлическое испытание. Если со времени испытания до окончания монтажа прошло менее одного года, испытание сосуда проводить не требуется, при следующих условиях:

• На корпусе не проводились сварочные работы.
• Наружным осмотром не выявлены повреждения, допущенные при транспортировке и монтаже.

В этом случае испытанию подлежит газопровод, газгольдер отсекается заглушками. Испытание проводят по утверждённой программе. Допускается замена гидравлического испытания пневматическим при условии контроля методом акустической эмиссии.

Для испытаний применяют образцовый манометр, гидравлический пресс (компрессор), комплект заводских рукавов высокого давления для подключения к системе. Пробное давление выше рабочего на 25 %. Выдержка под пробным давлением 10 минут. Падение давления не допускается. После снижения давления до рабочего проводится контроль сварных, фланцевых и резьбовых соединений, при пневматических испытаниях мыльным раствором или течеискателем, а гидравлических визуально.

После положительного результата испытаний выполняется обратная засыпка котлована. Для засыпки используется речной песок.

Газгольдер в помещении. Газгольдер. Определение и разновидности

В переводе с английского данное слово означает "держатель газа". То есть газгольдер представляет собой контейнер (или емкость), в которой хранятся газообразные вещества. Собственники, имеющие загородный дом, часто приобретают подобные изделия, где впоследствии хранят сжиженный или природный газ. Чаще всего затем данное топливо используется для отопления помещений. Из-за определенных трудностей и сложности в эксплуатации, домовладельцы часто отказываются от систем отопления, работающих на твердом топливе или дизеле, и отдают предпочтение газовым котлам.

Для обеспечения работы индивидуального источника отопления и нужен газгольдер. Он выполнен в виде резервуара и имеет довольно сложную конструкцию, наполненную деталями регулировки, которые распределяют газ по всей системе.

По принципу хранения вещества газгольдеры бывают 2 типов: с переменным объемом и постоянным. В устройстве первого типа газ находится под давлением равным атмосферному. В зависимости от наполненности контейнера линейно меняется и его объем, при этом нужное давление создается при помощи специального колокола или поршня, которые дополняют общую конфигурацию. При этом объем устройства второго типа остается неизменным. Выполнен в виде цилиндра, а внутри поддерживается постоянное давление равное 1,8 МПа.

В зависимости от расположения различают подземные и наземные газгольдеры. Соответственно, разместить их можно под землей или в любом месте. Единственным условием при эксплуатации является отсутствие прямых солнечных лучей. Подземные модели, как правило, имеют больший объем, который может достигать порядка 10 тысяч литров. Наземные же имеют меньший объем, однако множество владельцев предпочитают использовать несколько наземных, совмещая их в баллонную систему.

Газгольдеры получили широкое распространение в странах Европы. Там стараются более экономично и лаконично использовать ресурсы. Автономные системы отопления часто встречаются как в обычных жилых домах европейцев, так и на просторах горнолыжных курортов, в отелях и труднодоступных для газовых магистралей местах. Индивидуальная газификация объектов — это взвешенное, здравое и довольно распространенное явление.

На территории РФ, для установки подобной конструкции юридическим лицом, необходимо получить регистрацию в Ростехнадзоре. Физическое лицо, отапливая так свой загородный дом или любое другое помещение, берет всю ответственность на себя и освобождается от регламента регистрации.

Взрыв газгольдера. Газгольдер опасен? 4 мифа

1. Первое – это миф о том, что газгольдер может загореться . Конечно, такая ситуация возможна при несоблюдении техники безопасности. Что же может произойти?

Во-первых, существуют мангальные зоны на участках, где разжигается огонь. Газгольдер должен быть установлен так, чтобы вблизи никакой мангальной зоны не было, и никакого костра вблизи него не разводили. Это первый момент.

• Второй момент – это может загореться трава или лес рядом с участком . Тоже момент такой существует. Как правило, когда участок земельный регистрируется, то всегда есть зона отчуждения от леса, эта норма безопасности для того, чтобы не загорелся не только ваш газгольдер, но и в том числе ваш дом.
• Третий момент, который может возникнуть – это пожар в доме . Да, когда газгольдер располагается рядом с домом, дом загорается, соответственно, может и воспламениться газгольдер. И как люди считают, он может взорваться.

Развевая этот миф, хотим сказать о том, что газгольдер оснащен специальными клапанами безопасности , которые в случае возникновения какой-то нештатной ситуации, а именно пожара, срабатывает этот клапан… Он вскрывается, и газгольдер выгорает как факел. Если вы обращали внимание, на нефтеперерабатывающих заводах стоит труба, и из неё горит факел. То же самое происходит и на газгольдере. Происходит выброс газа в атмосферу. Он, соответственно, воспламеняется и выгорает.

2. Второй миф, который очень часто мы встречаем – это то, что газгольдер при повышении давления может точно также взорваться . Приведу пример, когда же может это произойти.

• Ну, во-первых, при возникновении пожара, соответственно, когда изменяется температура снаружи, то происходит нагрев, то давление внутри газгольдера возрастает, ну, и как я уже рассказывал, происходит выброс газа через предохранительный клапан и он, соответственно, просто выгорает. То есть, давление сбрасывается.
• Второй вариант, когда может это произойти. Например, подъезжает какая-то техника, какая-то машина, которая на него по какой-то причине наезжает. С одной стороны это делать категорически не нужно. Не стоит экспериментировать. Но в случае такой ситуации… возникновения такой ситуации нештатной, да, происходит опять же давление увеличивается в бочке. Что же произойдет? Опять точно также происходит вскрытие этого клапана и, соответственно, давление из ёмкости выходит. Да, у вас, соответственно, выйдет весь газ, но никакого взрыва и никакого разрыва в этом случае в газгольдере не произойдет. Поэтому этот миф тоже, соответственно, не имеет под собой основания, потому что на газгольдере установлены защитные клапана, которые выполняют роль вот именно защитной функции .

3 . Третий миф – это электричество . Многие люди задают такой вопрос: « А что будет, если в него попадёт молния, если будут блуждающие токи под землёй, которые тоже могут разрушить ёмкость?» В одной из наших статей мы рассказывали про блуждающие токи более детально. Обязательно прочтите, если вам это интересно, там более подробно всё разобрано. Сейчас же хотим сказать о том, что не стоит этого бояться.

• Во-первых, ёмкость покрыта специальным покрытием, которое защищает ёмкость от блуждающих токов.
• Дополнительно можно ещё установить анодно-катодную защиту . Она специально устанавливается именно для защиты от блуждающих токов под землёй. Она на себя притягивает этот ток и не даёт разрушать емкость. Это тоже очень нужная вещь, полезная. Для того чтобы себя обезопасить можно установить и спать спокойно.
4 . И четвертый миф, на котором хотим отдельно остановиться и обратить ваше внимание, это то, что многие заказчики переживают, что какая-то организация к ним придёт и потом заставит убрать этот газгольдер. Как же правильно его оформить, установить, чтобы к заказчику не было никаких претензий?

Отвечая на этот вопрос хочу еще раз сказать, что это коммунально-бытовая установка. У нас есть статья, в которой мы очень подробно рассказывали что же нужно для того, чтобы установить газгольдер, какие нормы и правила для этого существует. Напоминаем, что для того, чтобы грамотно ёмкость установить, чтобы не было ни у кого никаких претензий, вы обязательно вызываете к себе перед установкой инженера на участок, который всё вам расскажет, все нормы и правила. Немаловажно соблюдать их. И тогда вы точно также будете спать спокойно, и уже никто к вам не сможет прийти и сказать, что газгольдер у вас установлен неправильно, и что отсюда нужно будет его убрать.

Лень читать? Тогда смотри!

Расстояние от газгольдера до здания и других строений. Противопожарные расстояния до объектов защиты

Определение оптимального расположения газгольдера на участке зависит от объема резервуара и метода его установки: подземный или наземный монтаж. Для каждого варианта определены строгие нормы, пренебрежение которыми недопустимо по взрывоопасным, экологическим и противопожарным требованиям.

Объем – определяющий параметр отдаленности построек

От правильности выбора объема зависит не только месторасположения емкости на участке, а и удобство пользования. Литраж газгольдера подбирается так, чтоб одной заправки хватило на 1-1,5 года. Расчет объема производится исходя из площади дома.

Согласно нормам, для отопления 1 кв.м жилья расходуется 20 л «голубого топлива» в год. Если газ параллельно использовать для приготовления пищи, горячего водоснабжения, то показатель увеличивается до 27 л/год.

Зная габариты дома и потребности жильцов, несложно выполнить расчет.  Например, для коттеджа в 200 кв.м подойдет газгольдер объемом от 4000 л.

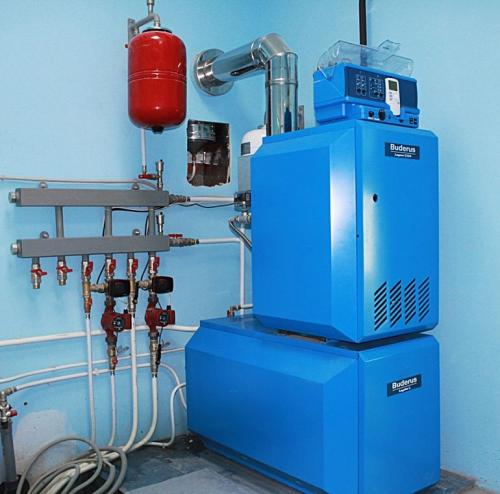

Альтернативный вариант – определение размера бака по мощности котельной установки. К примеру, для котла на 50 Вт потребуется газгольдер на 5000 л.

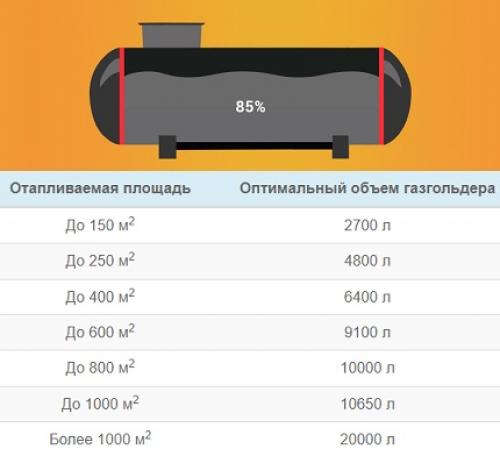

Следует учесть, что максимальное заполнение газового хранилища – 85% от общего литража, а минимальный остаток топлива – 5%. Поэтому при выборе газгольдера надо учитывать некоторый запас (плюс 10-15%)

Нормы расположения подземных газгольдеров

Для круглогодичной эксплуатации в условиях холодных зим необходимо выбирать подземное «хранилище». Модуль погружается ниже линии промерзания грунта, что поддерживает естественное испарение газа при минусовой температуре на улице.

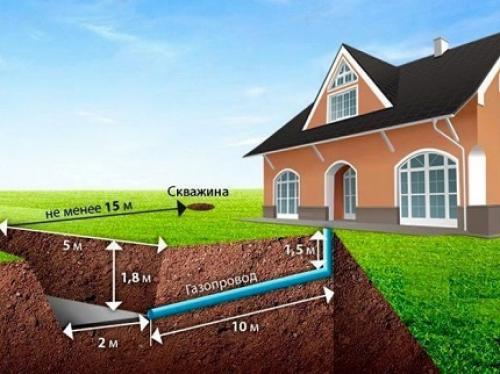

Общие нормативы дистанции от подземных резервуаров любого объема:

• спортивные площадки, детские комплексы, гаражи – 10 м;
• подземный трубопровод теплотрассы, канализации – 3,5 м;
• внешние коммуникации, не входящие в группу резервного оборудования – 5 м;
• край проезжей части нескоростной автомобильной дороги на 1-2 полосы – 5 м;
• автомагистрали и скоростные дороги на 3 и более полосы – 10 м;
• подъездная трамвайная колея, железнодорожные пути производственного значения – 10 м.

Расстояние до построек разного назначения определяется вместительностью резервуара для сжиженного газа. Градация значений предусмотрена для «хранилищ» объемом: до 10 куб.м, 10-20 куб.м, 20-50 куб.м.

Дистанция до жилых домов для моноблочных емкостей до 10 куб.м – 10 м, до 20 куб.м – 15 м, до 50 куб.м – 20 м. Расстояние общественных сооружений – 15, 20 и 30 м соответственно

Различные нормативы предусмотрены к монтажу «хранилища» относительно производственных помещений. Диапазон дистанций – 8-15 м. Регламентировано расстояние и до железнодорожных путей общего назначения – 20-30 м зависимо от литража газгольдера.

СНиП допускает сокращение интервала между жилым зданием и «газовым чаном» на 50%. Однако такое решение должно быть обосновано техническими причинами и согласовано в местном подразделение газораспределительных систем.

Установка газгольдера в частном доме. Правила размещения на участке

Резервуары для хранения газа могут устанавливаться под землей и на ее поверхности. Для частных домов больше подходит первый вариант, при его реализации сохраняется свободная площадь на участке. При подземном расположении емкости создаются оптимальные условия. Кроме того, удобство эксплуатации не будет зависеть от погоды.

Дело здесь в физических свойствах пропан-бутановой смеси. В резервуаре она находится в двух агрегатных состояниях – частично сжиженном и частично газообразном. Свойства пропана сохраняются при температуре до -35°С, в то время как бутан уже при -0,5°С переходит в жидкое состояние.

При отрицательных температурах бутан из наземного газгольдера практически не поступает. Емкость придется утеплять или постоянно подогревать, что, во-первых, небезопасно, во-вторых – приведет к дополнительным расходам на отопление частного дома.

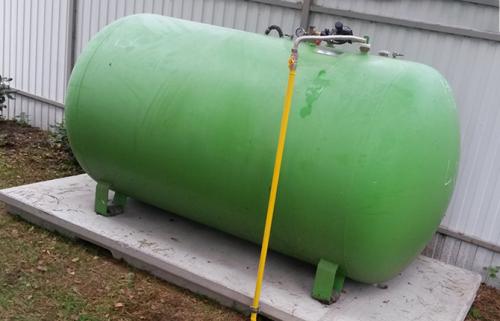

Надземное размещение

При подземном расположении необходима укладка на дно котлована железобетонной плиты, выполняющей функцию фундамента и препятствующей всплытию резервуара. Размер ямы зависит от габаритов газгольдера.

Подземное расположение

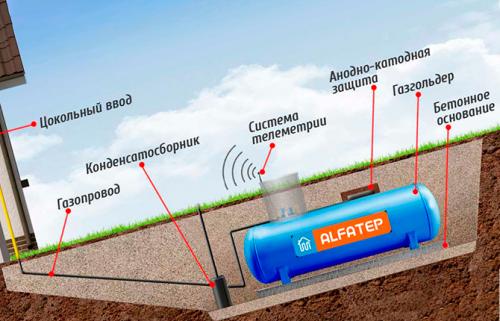

Основой независимой системы газоснабжения и обогрева частного дома является газгольдер. Доставка топлива производится газовозами, которые заправляют емкость сжиженной пропан-бутановой смесью. Объем газгольдера определяется исходя из общей площади дома, примерные значения приведены в таблице.

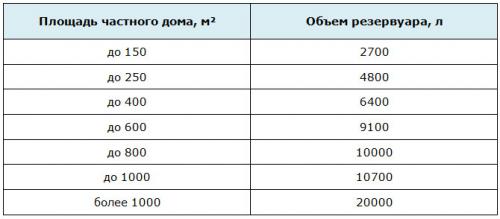

В большинстве случаев для отопления частного дома, в котором проживает 4-5 человек достаточно резервуара объемом 2,5-6 куб. метров.

Нужно учесть, что по нормам газгольдер заполняется максимум на 85%, а неснижаемый остаток должен составлять минимум 5%. Потому объем газохранилища необходимо подбирать с учетом запаса +10-15%.

Газгольдер помещается в предварительно вырытый котлован на строго установленном удалении от строений. При этом нужно обеспечить беспрепятственный доступ к емкости для заправки ее газовозом.

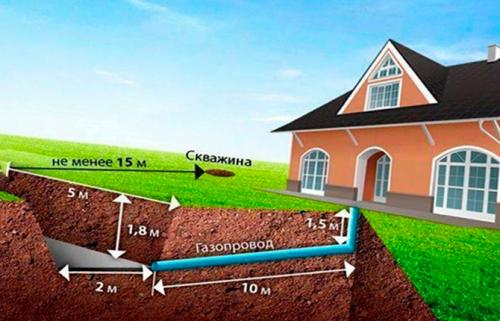

Место для расположения подземного резервуара выбирается с учетом таких условий:

• расстояние до частного дома, гаражей, площадок для игр, автомобильных дорог – не менее 10 м;
• удаление от фундаментов капитальных сооружений – от 2 м;
• расстояние до инженерных сетей (водопровода, скважины, электросети, канализации) – не менее 5 м.

Помимо требований по удалению газохранилища от частного дома и иных строений, имеется ряд правил, касающихся его подземного размещения:

• глубина – не менее 0,6 м от верхней стенки до уровня земли;
• при установке двух и более газгольдеров, отступ между ними назначается не менее 1 м;
• во избежание подтопления и всплытия резервуар устанавливается на железобетонную плиту, заглубленную ниже уровня промерзания грунта.

Над газгольдером не разрешается посадка садовых деревьев, кустов, устройство огородов и зон отдыха. Допускается только разбивка газона. Косить траву на лужайке у частного дома придется обычной косой, а не бензиновой или электрической газонокосилкой. Даже малейшая искра в сочетании с накопившимся из-за утечки газом может привести к возгоранию.
