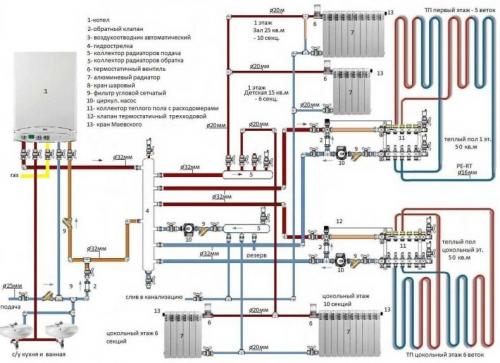

4 вида схем отопления дома газовым котлом. С принудительной и естественной циркуляцией

4 вида схем отопления дома газовым котлом. С принудительной и естественной циркуляцией

Все представленные выше схемы могут создаваться на основе отопительных котлов любого типа. Например, схема печного отопления частного дома строится на основе дровяной или угольной печи, а разводка труб может выполняться практически по любой из вышеописанных схем. Правда, во многие из них не помешало бы добавить принудительную циркуляцию. Для чего она нужна?

Главным отличием системы с принудительной циркуляцией теплоносителя от системы с естественной является циркуляционный насос.

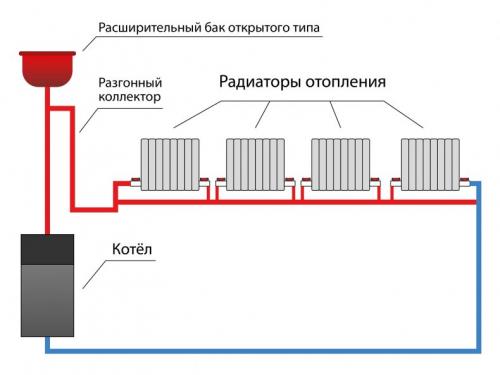

Как мы помним, для однотрубных отопительных систем характерно уменьшение температуры теплоносителя по мере удаления от котла – часть тепла остается в радиаторах. Эти потери частично компенсируются с помощью схемы «Ленинградка», но в некоторых случаях недостаточно и этого. Для того чтобы исправить ситуацию, в отопительную систему устанавливается циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя.

Принудительная циркуляция необходима и во многих других схемах, в том числе в двухтрубных. Все дело в том, что небольшой диаметр современных полипропиленовых труб, многочисленные соединения и повороты создают гидравлическое сопротивление. Кроме того, применение принудительной вентиляции позволяет обеспечить более быстрый прогрев домовладений.

Достоинства и недостатки принудительной и естественной циркуляции

У каждой системы есть свои достоинства и недостатки:

При отапливании помещения с большим количеством радиаторов циркуляционный насос просто необходим.

• естественная циркуляция проще и дешевле – отсутствуют расходы на циркуляционные насосы;
• принудительная циркуляция позволяет улучшить работу отопления в больших зданиях – в некоторых случаях можно обойтись и естественной циркуляцией, но тогда увеличивается время прогрева системы;
• принудительная циркуляция характеризуется легким гудением – естественная циркуляция обладает полной бесшумностью.

То есть во всем есть свои преимущества и недостатки.

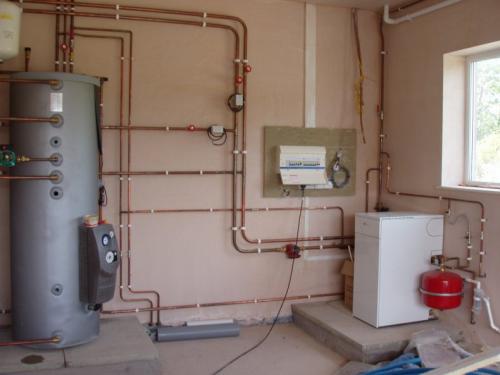

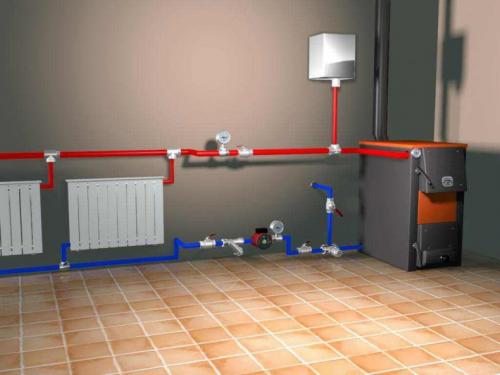

Особенности монтажа систем с принудительной циркуляцией

Здесь все очень просто – циркуляционный насос устанавливается рядом с отопительным котлом. Обязательно создание байпаса, чтобы насос можно было исключить из общей схемы или выполнить его замену в случае поломки. Рекомендуется выбирать производительные малошумящие насосы, чтобы они не донимали еле слышимым, но от этого не менее противным гудением.

Разводка отопления от газового котла в частном доме. Виды газовых котлов

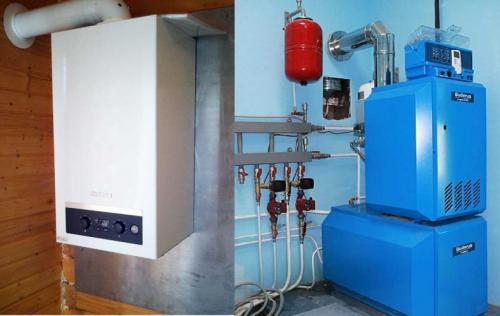

По типу монтажа различают два типа газовых котлов: напольные и настенные. Настенные работать могут только с природным газом, напольные — с двумя типами голубого топлива. Плюс настенных газовых котлов в том, что их можно устанавливать в кухнях — они автоматизированы и безопасны. Некоторые напольные тоже могут устанавливаться на кухне (мощностью до 60 кВт), но это помещение должно отвечать определенным требованиям. Подробнее о том, как и где можно устанавливать газовые котлы читайте тут.

Настенный вариант более компактный, но менее мощный

Виды настенных котлов для отопления дома

В первую очередь стоит разделить газовое отопительное оборудование по функционалу: будет оно использоваться только для отопления или еще для подготовки горячей воды для технических нужд. Если предполагается подогрева воды, нужен двухконтурный котел, только на отопление работает одноконтурный.

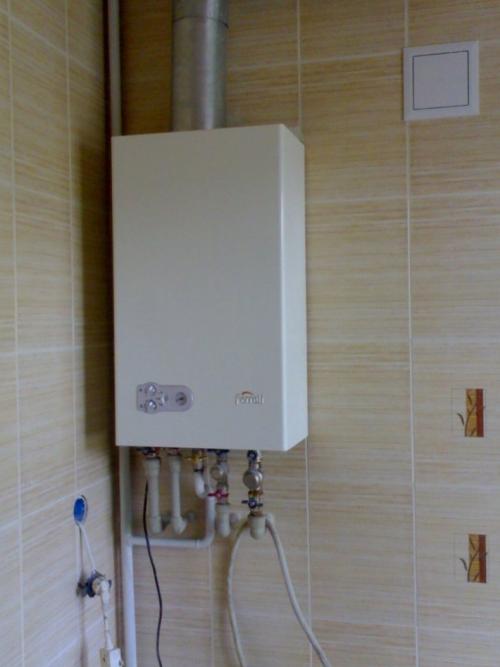

Настенные газовые котлы — небольшой шкафчик, который модно установить на кухне

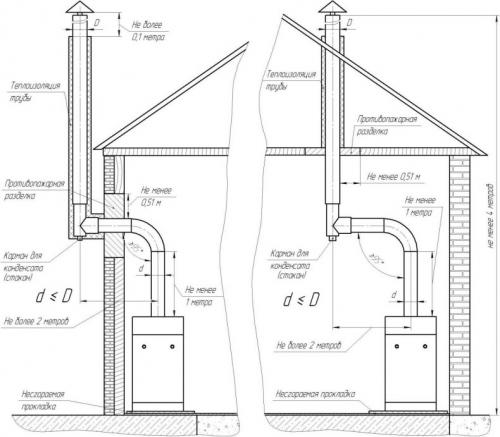

Далее следует определиться с типом отвода дыма. Есть газовые котлы с атмосферными дымоходами и открытыми камерами сгорания, есть с турбированными (камера сгорания у них закрытая). Атмосферные требуют наличия хорошего дымохода и тяги в нем, кислород для горения поступает из помещения в котором установлен агрегат, потому должен быть канал притока воздуха и исправный дымоход (при пуске системы все это проверяют).

Виды камер сгорания

Котлы с принудительной тягой (турбированные) можно ставить без дымохода. Дымовой выход котла через коаксиальную трубу (называют еще труба в трубе) может выводиться прямо в стену. При этом по одной трубе выходит дым (качается турбиной), по второй поступает воздух для горения прямо в камеру сгорания.

Этот тип оборудования всем хорош, кроме того, что зимой коаксиал зарастает инеем, что ухудшает тягу. При плохой тяге автоматика гасит котел — чтобы в помещение не поступали продукты сгорания. Включение возможно только при восстановлении тяги, то есть придется оббивать или каким-то другим способом удалять снежные наросты.

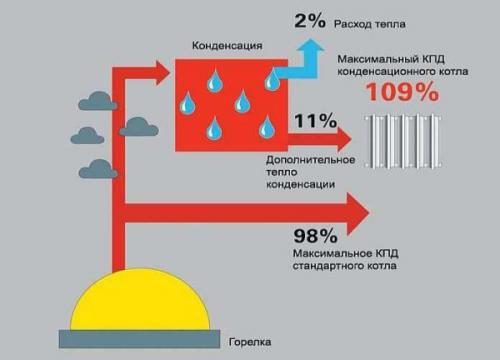

Также есть отдельный тип котлов — конденсационные. Они отличаются очень высокой эффективностью за счет того, что отбирается тепло у дымовых газов (конденсируют пары). Но высокая эффективность достигается только при работе в низкотемпературном режиме — в обратном трубопроводе теплоноситель не должен иметь температуру выше +40°C.  Если температура будет еще ниже — еще лучше.

Конденсационные котлы наиболее эффективные

Такие условия подходят для отопления водяными теплыми полами. Так что если вы задумали такое газовое отопление частного дома — с теплыми полами, то конденсационный котел — это то что требуется. Минусов у него немного — высокая цена (по сравнению с обычными) и едкий конденсат, который предъявляет особые требования к качеству дымохода (из хорошей нержавейки).

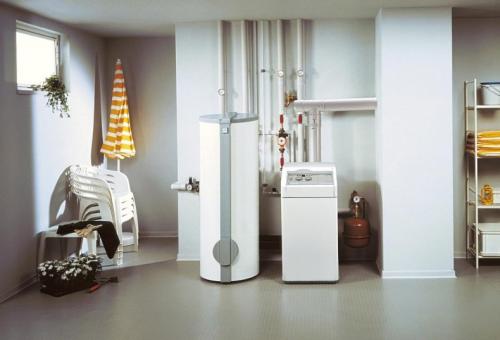

Напольные газовые котлы

Если вам необходима большая мощность, настенный вариант не подойдет — у них максимальная производительность 40-50 кВт. В этом случае ставят напольный котел. Вот они есть больших мощностей, а еще есть модели, которые могут работать в каскаде. Так вообще можно отапливать большие площади.

Некоторые из напольных котлов могут работать не только от магистрального газа, но и от сжиженного. Некоторые могут еще работать и с жидким топливом. Так что это довольно удобные агрегаты. Корпус у них из стали, а теплообменник может быть стальным или чугунным. Чугунные весят и стоят больше, но имеют более длительный срок эксплуатации — на 10-15 лет. Внутри корпуса находится горелка, автоматика и теплообменник.

Строение напольного газового котла

При выборе необходимо обращать внимание на функциональные возможности автоматики. Кроме стандартного набора — контроля наличия газа, пламени и тяги есть еще немало полезных функций: . поддержание заданной температуры,
возможность программирования режимов по дням или часам,
совместимость с комнатными термостатами;
подстраивание работы котла под погоду,
летний режим — работа на нагрев воды без отопления;
возможность работы параллельно с солнечными батареями или другими альтернативными источниками тепла и т.д.

• поддержание заданной температуры,
• возможность программирования режимов по дням или часам,
• совместимость с комнатными термостатами;
• подстраивание работы котла под погоду,
• летний режим — работа на нагрев воды без отопления;
• возможность работы параллельно с солнечными батареями или другими альтернативными источниками тепла и т.д.

Отопление от газового котла. Как сделать газовое отопление: простой алгоритм установки системы обогрева в частном доме (проектирование схемы отопления)

Если рядом проходит централизованная газовая магистраль, тогда этим стоит воспользоваться не только для снабжения газовой плиты, но, чтобы обеспечить жильё надёжным отоплением. Это выгодно, поскольку данное топливо отличается высоким КПД и поможет сэкономить средства.

Но, как сделать газовое отопление своими руками знает не каждый домовладелец. А, зачем это нужно? Монтаж данной системы, благодаря работе мастера обойдётся в круглую сумму, какая, тогда экономия личных средств?

Да! Это не легко, но стоит разобраться в нюансах, подумать, и возможно эта затея обретёт реальные очертания. Далее разберемся в том, как это сделать на основе простого и работоспособного проекта.

С чего начать

Прежде чем начать разбираться в том, как самому сделать газовое отопление, необходимо оставить наивные размышления о том, что обойдётся без сотрудников газовой службы. К сожалению невозможно выполнить всю работу самостоятельно.

В любом случае придётся привлекать специалистов. Но, чтобы уменьшить затраты можно многое смонтировать личным трудом.

Почему опираемся на газ:

• Это дешёвый источник сырья для горения, и отдачи тепла дому. Даже дрова примерно в два раза дороже для отапливания идентичной площади жилого помещения;
• Эксплуатация газа предполагает отсутствие копоти либо продуктов горения, что несомненная выгода в сравнении с дровами, углём, палетами;
• К современным газовым системам прилагается термостат — это позволяет регулировать уровень температуры;
• Оборудование не сильно нагревается в результате сгорания газа. Это практически нивелирует возможность возгорания деревянной стены, стропило либо балки.

Но большая часть экономических преимуществ относится к централизованному методу подачи газа. К сожалению на основе баллонов предполагается увеличение стоимости в 6 — 7 раз.

Финансовые затраты практически сравнимы с расходами на эксплуатацию электрического котла. Потому этот вариант не будем брать в расчет.

Оптимальная схема газового отопления

Можно опираться на 2 схемы связанных с типами доступных обогревательных приборов. Они базируются на одном принципе работе: газ подогревает воду для разноса и отдачи тепла по всей площади дома. Выбор осуществляется на основе особенностей жилых метров.

Доступные схемы отопления:

1. Одноконтурный газовый котёл. Отличается постоянным объемом теплоносителя в отопительной системе.
2. Двухконтурный газовый котёл. Обладает дополнительной возможностью нагрева воды для использования по хозяйству. Для этого эксплуатируется пластинчатая проточная модель нагревателя либо накопительная версия бака с добавлением собственной горелки и возможности регулирования мощности, благодаря термостату. Потому такая реализация становится не только частью отопления. Она увеличивает комфортность жизни в доме, благодаря появлению тёплой воды, чтобы помыть посуду и принять ванну.

Что сделать до монтажа котла

Придётся учитывать то, что без газовой службы по закону запрещается подключать газовый котёл и эксплуатировать систему отопления либо нагрева воды.

Необходимые этапы до монтажа:

1. Собираются все документы и учредительные бумаги для утверждения задуманного проекта. Это нужно для газовой службы. Она подпишет разрешение только после полной проверки проекта.
2. Дополнительно потребуется объяснение того кто будет делать монтаж. У исполнителя должно быть разрешение. Со своей стороны газовщики помогут подвести газ к необходимому месту дома.
3. Осуществляется приобретение газового оборудования, расходных материалов и полного перечня комплектующих. Можно немного сэкономить, но без основных элементов системы не обойтись.
4. Выполняется врезка в централизованный газопровод для подключения к источнику топлива.
5. Можно устанавливать котёл и подключаться к трубной системе с радиаторами.

Потому совсем без помощи газовой службы обойтись не получится. Но часть работы можно сделать самостоятельно.

Что потребуется для подключения котла?

К сожалению это не простое дело, и для этого как мы поняли необходимо разрешение от газовой службы. Проблема кроется в опасности газа. Если допустить не большую ошибку, тогда возможен взрыв либо выход гада в жилое помещение, что, может, стать причиной печальных последствий.

Для начала стоит промыть трубы в котле. Переходим к осмотру надёжности стены для крепления котла. К ней монтируется прокладка на основе инертного к горению материала. Соблюдается расстояние от котла к прокладке в 5 см.

Проверяется качество вентиляционной системы и чистота дымохода. Если разрешение на руках, тогда ничего не мешает, чтобы перейти к следующему этапу.

Отопление частного дома настенным газовым котлом. Тактование и методы решения

Обычно тактование наблюдается в период межсезонья, когда нет сильных морозов и прогревать долго систему не нужно.

В данной ситуации котел запускается на максимуме, быстро нагревает воду и отключается. Далее насос растаскивает теплоноситель по системе, температура падает, горелки запускаются вновь.

В таком режиме работает как 20квт, так и 30квт котел. В чем же разница?

А разница в том, что первый будет потреблять газ в промежутках запуска условно 2м3, а второй 3м3. Когда котел тактует, он не успевает ничего оценить и выйти на оптимальную мощность.

Он заводится на максимуме и останавливается на максимуме. Но все это касается старых, “тупых” моделей.

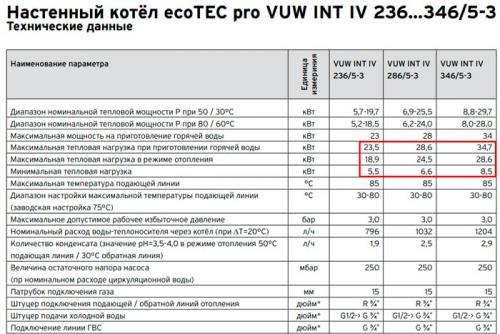

В современных настенных приборах с модулирующими горелками (1:10) и умной электроникой, работа котла устроена таким образом, что если автоматика изначально увидит перегрев теплоносителя, то следующее включение произойдет на меньшей мощности, либо вы ее сможете уменьшить самостоятельно.

Единственная проблема – когда минимальная мощность у котла не такая уж и минимальная.

Поэтому проверяйте инструкцию и спрашивайте у продавца имеет газовый котел функцию модуляции или нет. И чем чаще будет шаг регулировки, тем лучше.

Ошибка №5

Но и перебарщивать с так называемыми “мозгами” не нужно.

90% потребителей никогда в жизни не пользуются ни погода зависимой автоматикой, ни GSM модулями. Переплачивать за них не стоит.

Уж лучше поставить парочку умных и недорогих комнатных термостатов .

Компоненты системы отопления частного дома. Основные элементы контуров отопления

Частные дома обогреваются системами отопления. В них применен удобный и универсальный способ доставки тепла с помощью теплоносителя. Греть теплоноситель можно различными способами. Часто владельцы используют несколько приборов нагрева воды.

Любая схема отопления в частном доме состоит из составных частей:

1. генератор тепла (котел);
2. действующая схема системы отопления частного дома, включая арматуру и оборудование;
3. контрольные и отопительные приборы.

При желании создать отопление частного дома своими руками схемы выбираются исходя из возможностей. Вариантов немного, их всего два:

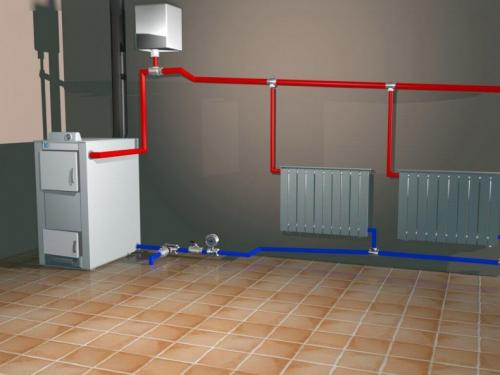

• однотрубная схема — все батареи подключены к одной трубе, по которой идет подача и «обратка»;
• двухтрубная схема — раздельные трубы для подачи и «обратки».

Определить, какая схема частного дома отопления оптимальна, трудно, особенно для неспециалиста, поэтому обязательно стоит проконсультироваться у профессионала. Большинство специалистов по контурам отопления убеждены, что двухтрубная схема отопления частного дома оптимальна. Существует ошибочное мнение о меньших затратах на однотрубную систему.

Мнение многих специалистов обратное — однотрубная система обходится дороже и она сложнее в настройке и регулировке. Принцип ее работы — последовательное движение жидкости по радиаторам, значит, от батареи к батарее температура падает, поэтому нужно увеличивать мощность системы. Магистральная труба выбирается большего диаметра. Кроме того очень сильно взаимное влияние приборов отопления друг на друга. Это влияние затрудняет автоматическое управление.

Принцип работы газового отопления в частном доме. №2. Отопление магистральным и баллонным газом

Газовое отопление может быть реализовано за счет:

• магистрального газопровода;
• сжиженного газа в баллонах и газгольдерах.

Если дача или загородный дом находятся недалеко от газопровода, то думать на счет способа организации отопления долго не приходится – выбор очевиден. Магистральный газопровод позволяет говорить о полной автономности в обеспечении тепла, дает возможность обустроить систему теплых полов , но на согласование всей необходимой документации может уйти немало времени.

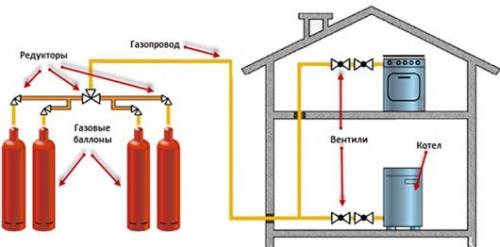

Даже если в районе нет газопровода, организовать недорогую в эксплуатации систему отопления на газе можно, и для этого используют баллоны со сжиженным газом . Затраты на обустройство подобной системы окупаются в течение нескольких лет. Баллонный газ не способен обеспечить полностью автономную систему отопления, но проблема решается подключением нескольких баллонов. Проверять безопасность существующей системы необходимо будет раз в одну-две недели.

Отлично себя показали газгольдеры – емкости большого объема, располагаемые под землей недалеко от дома. Периодически запасы газа в них пополняются специальными автомобилями-газовозами. Несмотря на то, что использование сжиженного газа не так удобно, как магистрального, для районов, расположенных вдали от газопроводов, – это настоящее спасение. Система отопления работает одинаково что от магистрального, что от сжиженного газа. Газгольдеры устанавливают на бетонную подушку, при необходимости можно соединить две емкости в одну систему, если позже потребности в газе увеличатся. Изготавливают газгольдеры из стали, а при выборе обращают внимание на толщину стенок (чем больше, тем лучше) и объем (зависит от потребностей).
